Demontaż zespołu lusterka
1. Zdejmij trójkątne wykończenie przednich drzwi (patrz sekcja 21).
2. Odłącz złącze przewodów lusterka (zobacz opór. ilustracja). Trzymając lustro na zewnątrz, odkręć 3 śruby mocujące i zdejmij lustro z drzwi.
22.2 Złącze (1) okablowanie drzwi lusterka wsteczne strzałki wskazują śruby mocujące
3. Montaż odbywa się w odwrotnej kolejności.
Wymiana szkła lusterka bocznego
1. Rozłóż lusterko zewnętrzne.
2. Zainstaluj lustro tak, aby górny róg szyby (zobacz opór. ilustracja) był przechylony w prawo (na prawym lusterku - w lewo) tak daleko, jak to możliwe w obudowie lusterka. Włóż plastikowy klin pod szybę lusterka (patrz ibidem) i ostrożnie wyjmij szybę.
23.2 Demontaż szyby (2) lusterko wsteczne w drzwiach - strzałka wskazuje górny róg: 1. Plastikowy klin; 3. Podkładki stykowe przewodów instalacji grzewczej
3. Jeśli jest na wyposażeniu, odłącz 2 przewody systemu ogrzewania szyby z tyłu (patrz ilustracja 23.2), przytrzymując nitowane wypustki styków, aby ich nie uszkodzić.
4. Montaż odbywa się na zlecenie, powrót na zlecenie demontażu. Nie zapomnij wyregulować położenia lusterka.
Wymiana silniczka elektrycznego lusterka bocznego
1. Zdejmij szkło lusterka zewnętrznego (patrz rozdział 22).
2. Wykręć 3 śruby (zobacz opór. ilustracja) i wyjmij silnik z obudowy lusterka.
24.2 Śruby (oznaczone strzałkami) mocowania silnika lusterka wstecznego
3. Odłącz złącze przewodów z tyłu silnika elektrycznego (zobacz opór. ilustracja).
24.3 Złącze (2) silnik elektryczny (1) napęd lusterek zewnętrznych
4. Montaż odbywa się w odwrotnej kolejności.
Demontaż i montaż osłony bocznego lusterka wstecznego
1. Zdejmij szkło lusterka zewnętrznego (patrz rozdział 22).
2. Za pomocą plastikowego klina oddzielić poszycie od obudowy lusterka zewnętrznego (zobacz opór. ilustracja). Wyjmij sworzeń blokujący z siedzenia.
25.2 Nakładka (1) pokrywki (2) lusterko wsteczne w drzwiach - trzpień blokujący jest oznaczony strzałką: 3. Plastikowy klin
3. Ściśnij 4 zatrzaski we wskazanych miejscach na oporze. ilustracje w kolejności i zdejmij okładkę.

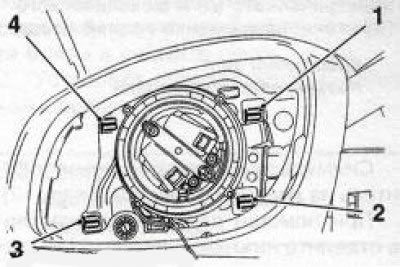

25.3 Łączniki (1,2,3 i 4) nakładki na lusterka zewnętrzne
4. Montaż odbywa się na zlecenie, powrót na zlecenie demontażu. Kołek blokujący jest instalowany za pomocą plastikowego klina.
