Odstęp między sąsiednimi elementami nadwozia, mm
Przód:
- Skrzydło - drzwi przednie - 4,0±1,0
- Skrzydło - maska - 4,0±1,0
Osłona bagażu:
- Pokrywa Bagażnika — Boki Tylne (skrzydełka) 4.0 ± 1.0
- Pokrywa bagażnika - tylna szyba - 4,0±1,0
Drzwi boczne:
- Przednie drzwi - przedni błotnik - 4,0±1,0
- Przednie drzwi - tylne drzwi - 4,0±1,0
- Tylne drzwi - tylna ściana boczna (skrzydło) — 4.0 ± 1.0
- Tylne drzwi - tylna ściana boczna (skrzydło) — 4.0 ± 1.0
- Tylne drzwi - krawędź dachu - 4,0±1,0
Wymiary ciała

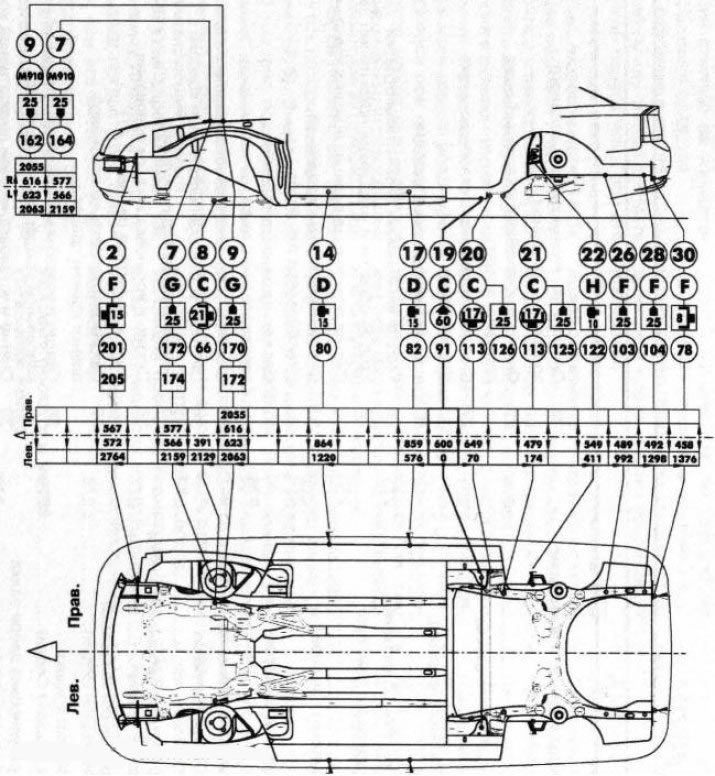

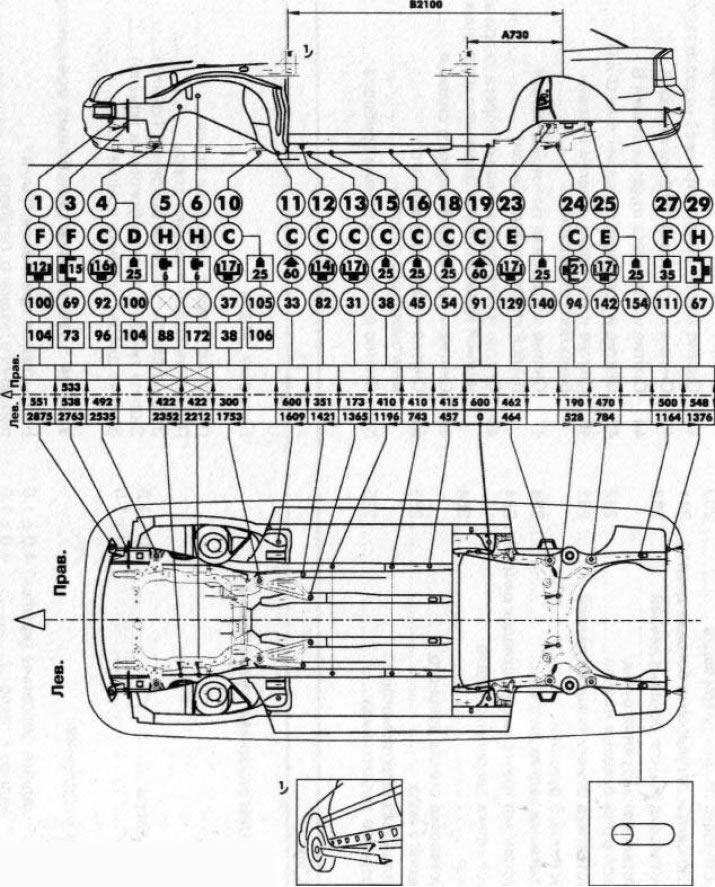

Sedan/Hatchback

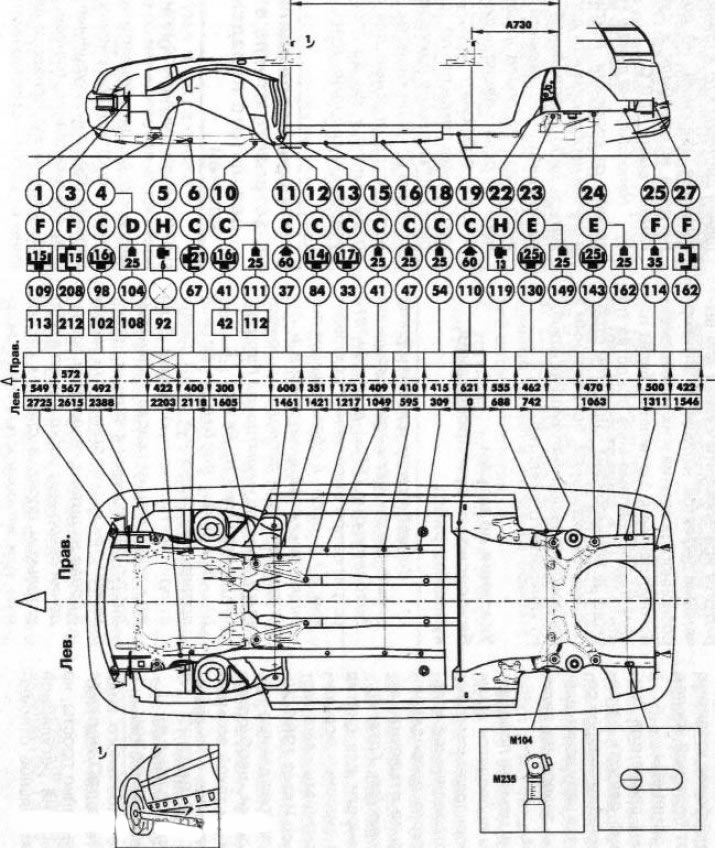

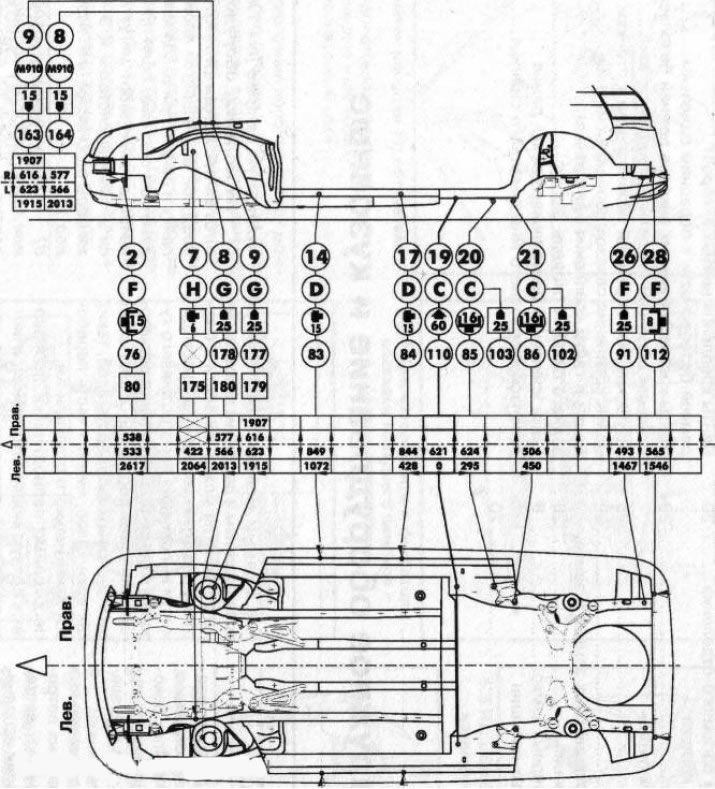

Signum
Siła dokręcania połączeń gwintowanych części korpusu, Nm
Śruby/nakrętki mocowania belki przedniego/tylnego zderzaka — 20
Śruby maski - 18
Śruby mocujące pętle nasady do korpusu — 18
Śruby mocowania osłony przestrzeni bagażowej — 20
Śruby mocowania pętli pokrywy bagażnika — 20
Śruby mocowania pętli drzwiowych drzwi tylnych — 25
drzwi boczne - 20
Śruby do mocowania wsporników wszystkich zamków drzwi i zamka pokrywy bagażnika - 20
Śruby do mocowania wszystkich zamków drzwi - 8
Śruby mocujące bagażnika - 20
Śruby do mocowania dolnych kotew pasów bezpieczeństwa do przednich siedzeń - 25
Śruby mocujące dolne zaczepy pasów bezpieczeństwa do tylnych siedzeń (Modele Signum) — 35
Śruby do mocowania pasów bezpieczeństwa do bagażników - 35
Śruby mocujące sanki przednich siedzeń — 25
Śruby i nakrętki mocujące środkowe tylne siedzenie (Modele Signum) — 35
Nakrętka mocowania centralnego zamka pasa bezpieczeństwa tylnej kanapy — 35
