Panel sterowania systemem i przełączniki
Wyjmowanie
1. Odłącz ujemny przewód akumulatora.
2. Wyjmij popielniczkę z deski rozdzielczej.
3. Zdejmij radio i jego uchwyt.

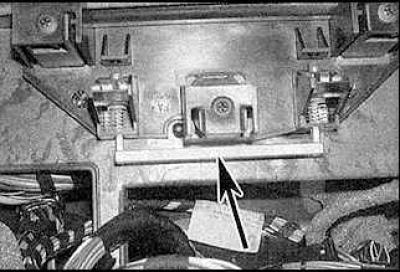

4. Odkręć śruby znajdujące się na spodzie deski rozdzielczej.

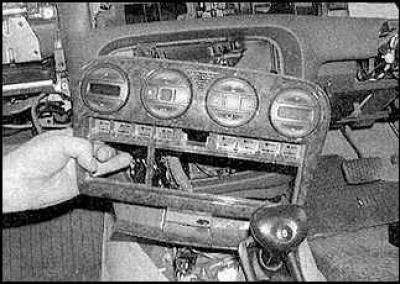

5. Przeciągnij aluminiową płytkę znajdującą się z tyłu panelu sterowania przez otwór montażowy radia.

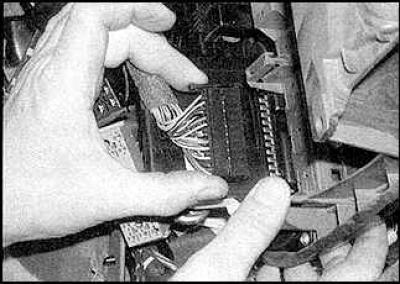

6. Odłącz przewody od złączy i zdejmij panel sterowania.
[Materiał dostarczony przez tę stronę internetową: OpelBook.ru]
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Siłownik zaworu powietrza zapobiegającego zamarzaniu
Wyjmowanie
1. Odłącz ujemny przewód akumulatora. Zdejmij dolny panel wykończeniowy po stronie kierowcy i wyjmij kanał powietrzny znajdujący się w przestrzeni na nogi.

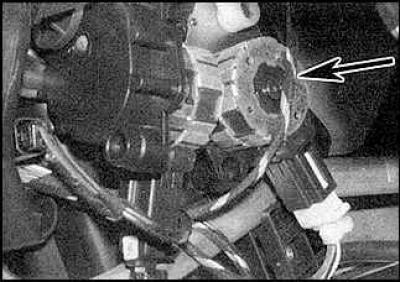

2. Siłownik zamontowany jest po prawej stronie jednostki dystrybucji powietrza (pokazano strzałką).
3. Odłącz przewód serwosilnika od złącza wielostykowego.
4. Odkręć śruby i wyjmij serwomotor.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Siłownik zaworu kanału powietrznego do ogrzewaczy stóp
Wyjmowanie
1. Wyjmij serwomotor zaworu powietrza odmrażacza.

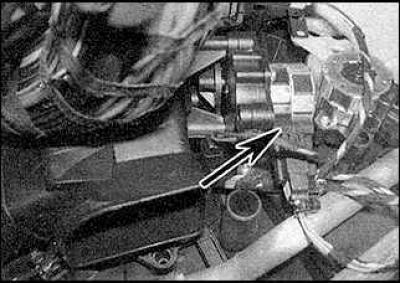

2. Siłownik zamontowany jest po prawej stronie jednostki dystrybucji powietrza, przed siłownikiem zaworu powietrza odmrażacza (wskazane strzałką).
3. Odłącz przewód serwosilnika od złącza wielostykowego.
4. Odkręć śruby i wyjmij serwomotor.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Siłownik centralnego kanału wentylacyjnego
Wyjmowanie
1. Odłącz ujemny przewód akumulatora.
2. Zdejmij dolny panel wykończeniowy po stronie kierowcy i wyjmij kanał wentylacyjny wnęki na nogi.
3. Siłownik zamontowany jest po prawej stronie jednostki dystrybucji powietrza, nad siłownikiem zaworu powietrza odmrażacza.
4. Odłącz przewód serwosilnika od złącza wielostykowego.
5. Odkręć śruby i wyjmij serwomotor.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Siłownik prawego kanału wentylacyjnego
Wyjmowanie
1. Odłącz ujemny przewód akumulatora.
2. Zdejmij dolny panel wykończeniowy po stronie kierowcy i wyjmij kanał wentylacyjny wnęki na nogi.

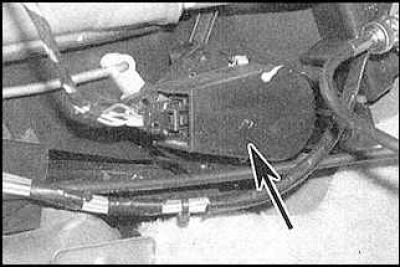

3. Zdejmij pokrywę serwosilnika (strzałka). Odłącz przewód serwosilnika od złącza wielostykowego.
4. Odkręć śruby i wyjmij serwomotor.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Siłownik kanału wentylacyjnego lewego
Wyjmowanie
1. Odłącz ujemny przewód akumulatora. Zdejmij schowek.
2. Odłączyć wspornik wiązki przewodów i kanał powietrzny od deski rozdzielczej.
3. Zdejmij pokrywę serwosilnika. Odłącz przewód serwosilnika od złącza wielostykowego.
4. Odkręć śruby i wyjmij serwomotor.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Czujnik temperatury prawego kanału wentylacyjnego
Wyjmowanie
1. Wymontować siłownik zaworu kanału powietrznego ogrzewania przestrzeni na nogi.

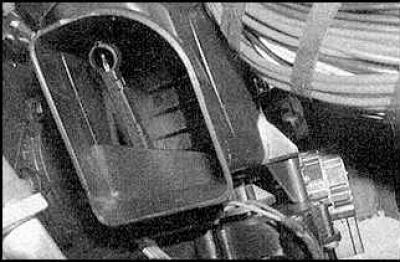

2. Odłącz przewód czujnika od złącza wielostykowego.
3. Wyjmij czujnik.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Czujnik temperatury lewego kanału wentylacyjnego
Wyjmowanie
1. Odłącz ujemny przewód akumulatora. Zdejmij schowek.
2. Odłączyć wspornik wiązki przewodów i kanał powietrzny od deski rozdzielczej.
3. Wyjmij czujnik.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Regulator silnika dmuchawy
Wyjmowanie
1. Odłącz ujemny przewód akumulatora. Zdejmij schowek.
2. Wyjmij regulator i odłącz przewód regulatora od złącza wielopinowego.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Czujnik słoneczny
Wyjmowanie

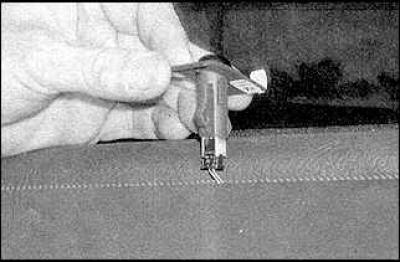

Wyjmij czujnik z deski rozdzielczej za pomocą śrubokręta.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
