Światła mijania i obrysowe

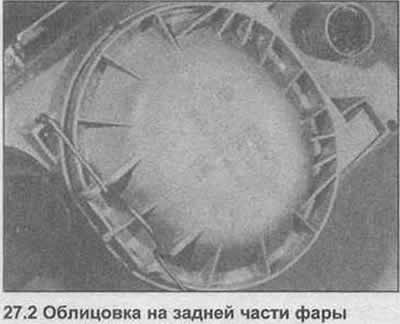

2. Poluzuj zacisk sprężynowy, a następnie obróć osłonę z tyłu reflektora i zdejmij ją (zdjęcie).

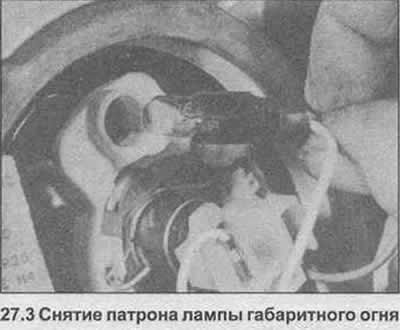

3. Wyciągnij oprawkę żarówki światła postojowego i wyjmij żarówkę bez jej obracania (zdjęcie).

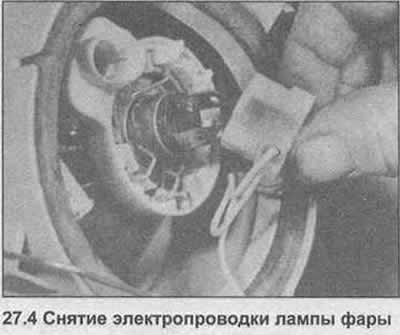

4. Zwolnij złącze przewodu z zacisków żarówki reflektora (zdjęcie).

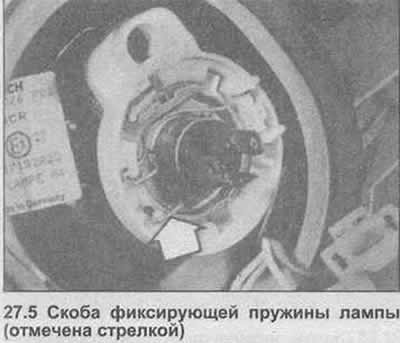

5. Ściśnij razem końce zacisku sprężynowego i wyciągnij (zdjęcie).
6. Wyjmij starą lampę (zdjęcie).
7. Zainstaluj nową żarówkę w odwrotnej kolejności, ale upewnij się, że wypustka (S) na lampie wejdź do wnęki (I).
Przedni kierunkowskaz
8. Obróć i wyjmij oprawkę lampy z tyłu lampy.
9. Naciśnij i obróć żarówkę, aby ją wyjąć (zdjęcie).
10. Zamontować nową żarówkę i ponownie podłączyć oprawkę.
Przednie światła przeciwmgielne
11. Zdejmij osłonę znajdującą się pod zderzakiem z tyłu lampy, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.

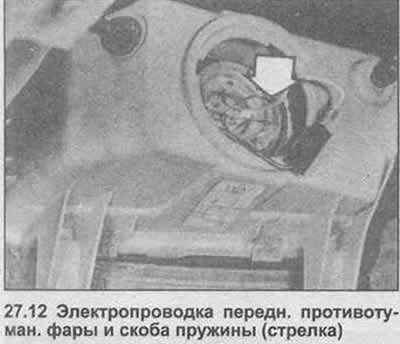

12. Naciśnij zacisk sprężynowy, wyjmij lampę i odłącz przewody elektryczne (zdjęcie).
13. Zamontować nową żarówkę w odwrotnej kolejności, upewniając się, że elementy mocujące pasują do wgłębień.
Dodatkowe lampy przednie
14. Zdejmij kratkę (Sekcja 11).

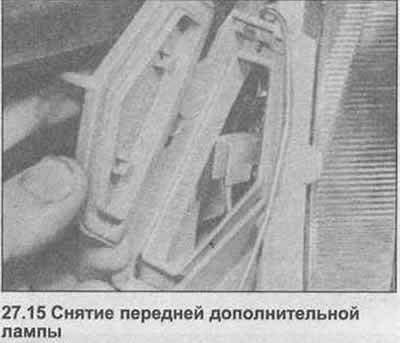

15. Naciśnij zacisk sprężynowy i zdejmij okładzinę (zdjęcie).
16. Odciągnij przewód od zacisku lampy.

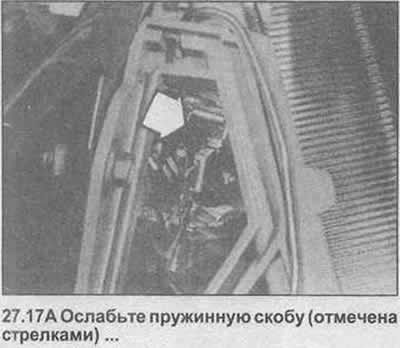

17. Zwolnij zacisk sprężynowy i wyjmij lampę (zdjęcie).
18. Zamontować nową żarówkę w odwrotnej kolejności.
Tylna lampa zespolona (Sedan)

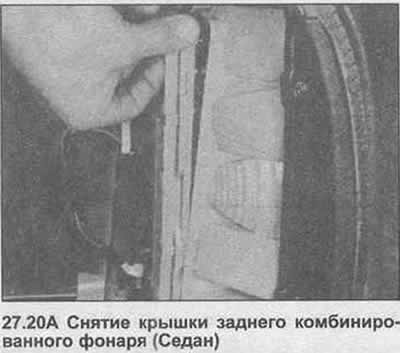

19. Odepnij tylną osłonę lampy.

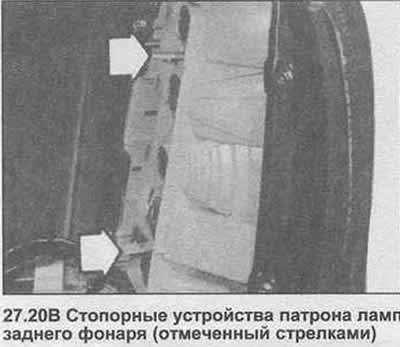

20. Naciśnij dwa urządzenia blokujące i wyjmij oprawkę lampy (zdjęcie).

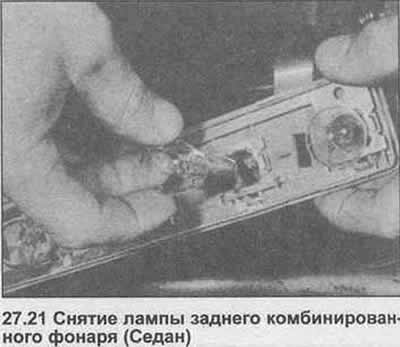

21. Naciśnij i obróć odpowiednią żarówkę, aby ją wyjąć (zdjęcie).

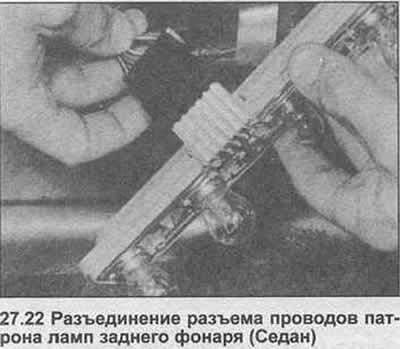

22. Oprawkę lampy można zdjąć, rozłączając styk przewodu (zdjęcie).
23. Zamontować nową żarówkę w odwrotnej kolejności.
Tylna lampa zespolona (kombi)
24. Przekręć zatrzask i otwórz osłonę.

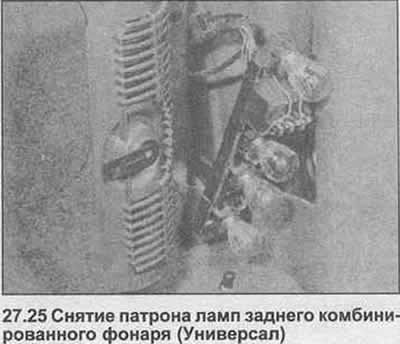

25. Zwolnij występ i wyjmij oprawkę lampy (zdjęcie).
26. Naciśnij i przekręć odpowiednią lampkę na swoją.
27. Zamontować nową żarówkę w odwrotnej kolejności.
Lampka tablicy rejestracyjnej (Sedan)

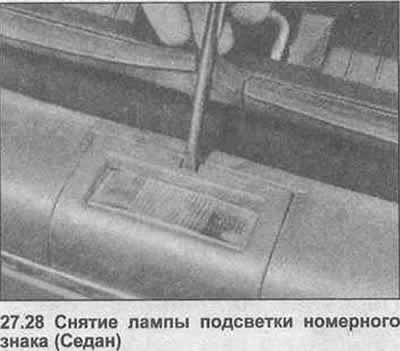

28. Otwórz pokrywę bagażnika i zdejmij osłonę podświetlenia za pomocą śrubokręta (zdjęcie).

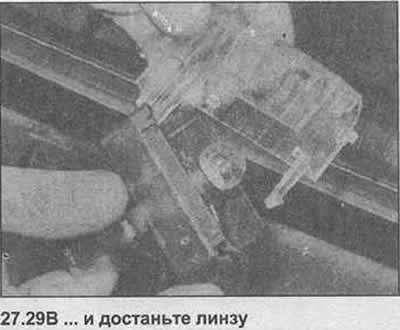

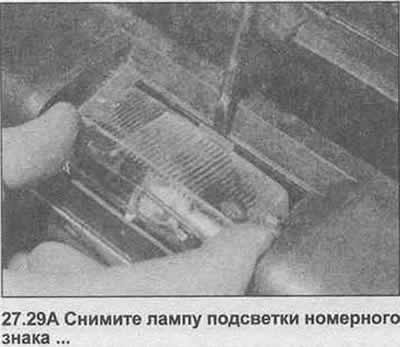

29. Wyjmij lampę, a następnie naciśnij urządzenia blokujące i wyjmij soczewkę (zdjęcie).
30. Naciśnij i obróć lampę, aby ją wyjąć.
Lampka tablicy rejestracyjnej (kombi)
31. Otwórz tylne drzwiczki. Odkręć śruby i wyjmij soczewkę.
32. Wyciągnij żarówkę z zacisków.
33. Zainstaluj nową żarówkę w odwrotnej kolejności.
Lampki oświetlenia wnętrza, bagażnika, komory silnika i schowka

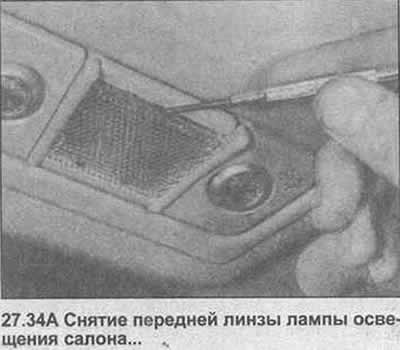

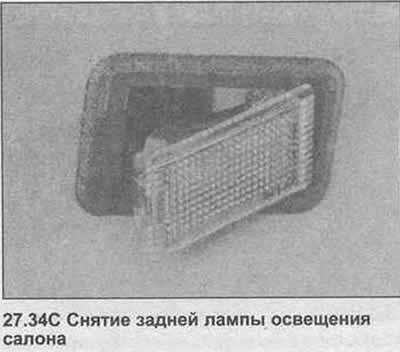

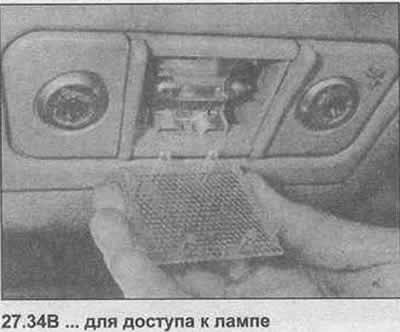

34. Za pomocą małego śrubokręta zdejmij pokrywę i soczewkę (zdjęcie).
35. Wyciągnij żarówkę z zacisków.
36. Zamontować nową żarówkę w odwrotnej kolejności.
Lampka do czytania
37. Za pomocą małego śrubokręta zdejmij całą lampę z soczewką i wkładem z sufitu.

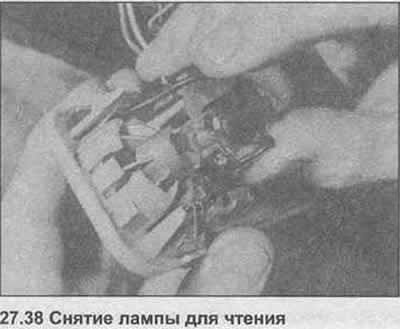

38. Wyciągnij oprawkę lampy i wyjmij lampę (zdjęcie).
39. Zamontować nową żarówkę w odwrotnej kolejności.
Lampa bocznego repeatera indeksu zwojów

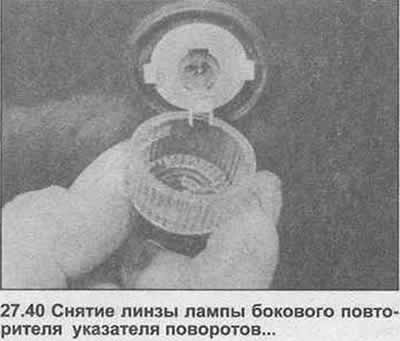

40. Obróć i zdejmij soczewkę (zdjęcie).
41. Wyjmij lampę (zdjęcie).
Oświetlenie deski rozdzielczej
42. Zdejmij deskę rozdzielczą (Rozdział 24).

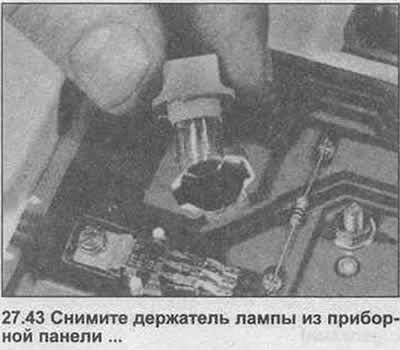

43. Obróć i wyjmij oprawkę lampy.
44. Wyjmij lampę (zdjęcie).
Lampka podświetlająca panel sterowania nagrzewnicą
45. Zdejmij panel grzejnika zgodnie z opisem w Sekcja 11, Rozdział 32.

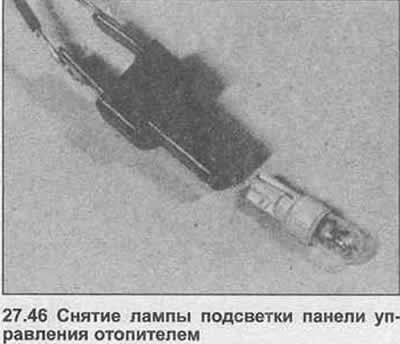

46. Wyciągnij lampę z oprawki (zdjęcie).
Oświetlenie popielniczki
47. Zdejmij panel przedni zgodnie z opisem w Sekcja 11.
48. Wyciągnij oprawkę lampy i wyjmij lampę.
