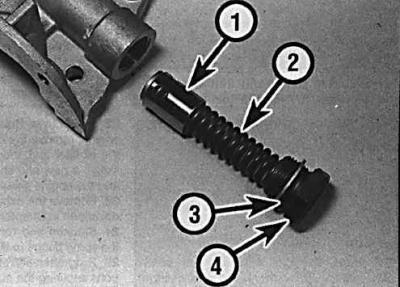

1. Плунжар
2. Спружына
3. Шайба
4. Болт
Зняцце
1. Зніміце зубчасты рамень.
2. Зніміце задні кажух зубчастага рамяня.
3. Зніміце алейны паддон і трубу маслоприемника з сеткаватым фільтрам.
4. Адлучыце электрычны раз'ём ад датчыка ціску алею.
5. На рухавіках 1,6 л адкруціце ніт мацавання падвескі датчыка каленчатага вала і перамесціце яго ў бок ад алейнай помпы.
6. Адкруціце балты і зніміце алейны помпа з канца каленчатага вала. Зніміце пракладку алейнай помпы.
Рамонт

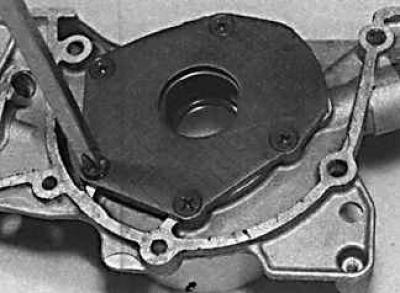

1. Адкруціце шрубы і зніміце вечка алейнага помпы.

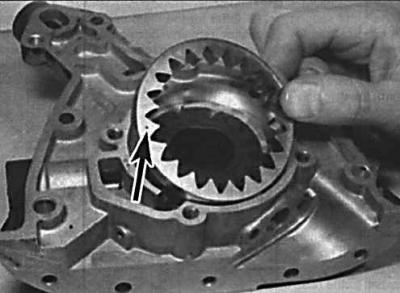

2. Выкарыстоўваючы маркер, адзначце ўзаемнае становішча ўнутранага і вонкавага ротараў алейнай помпы.
3. Выміце ўнутраны і вонкавы ротар алейнай помпы з корпуса.
4. Адкруціце ніт мацавання ахоўнага клапана да корпуса помпы і выміце спружыну і плунжер з корпуса.
5. Старанна ачысціце ўсе дэталі алейнай помпы і праверце іх стан. Калі маецца знос ротара ці карпусы алейнай помпы, помпа неабходна замяніць у зборы.

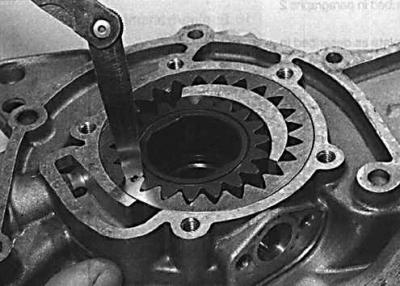

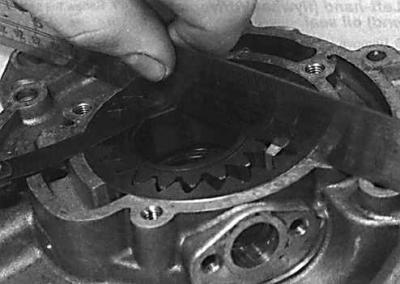

6. Праверце зазор паміж зуб'ямі ўнутранага і вонкавага ротара. Выкарыстоўваючы металічную лінейку, праверце восевы зазор ротараў алейнай помпы.
7. Вымерайце восевай люфт ротараў алейнай помпы.
8. Зборка помпы ажыццяўляецца ў паслядоўнасці, зваротнай разборцы, з улікам наступных момантаў:
- усталюеце ротары ў помпу ў адпаведнасці з раней нанесенымі пазнакамі;
- усталюеце новае ўшчыльняльнае кольца на ніт мацавання ахоўнага клапана ціску;
- зацягніце шрубы мацавання да вечка помпы патрабаваным момантам;
- круцячы ўнутраны ротар, запоўніце помпу чыстым маторным маслам.
Усталяванне

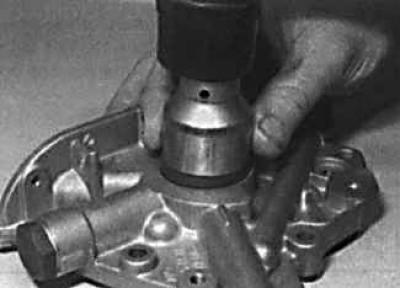

1. Выміце ўшчыльняльнае кольца каленчатага вала з корпуса алейнай помпы. Выкарыстоўваючы трубчастую апраўку, усталюеце новае ўшчыльняльнае кольца каленчатага вала. Вышмаруйце працоўныя беражкі ўшчыльняльнага кольца чыстым маторным маслам.
2. Праверце, што спалучаныя паверхні алейнай помпы і блока цыліндраў чыстыя і сухія, і накіроўвалыя штыфты знаходзяцца ў блоку цыліндраў рухавіка.
3. Усталюйце новую пракладку на блок цыліндраў рухавіка.

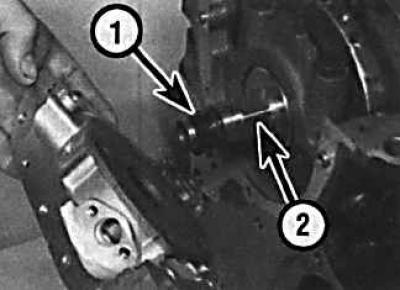

4. Усталюеце алейную помпу на каленчаты вал, пры гэтым сумясціце ўнутраны ротар з гранямі каленчатага вала (2). Не пашкодзіце ўшчыльняльнае кольца на канцы каленчатага вала (1).
5. Замацуеце алейны помпа нітамі, зацягнуўшы іх патрабаваным момантам.
6. На рухавіках 1,6 л прымацуеце датчык каленчатага вала да корпуса алейнай помпы.
7. Падлучыце электрычны раз'ём датчыка ціску алею.
8. Усталюйце трубу маслоприемника з сеткаватым фільтрам і алейны паддон.
9. Усталюйце задні ахоўны кажух зубчастага рамяня.
10. Усталюйце шківы зубчастага рамяня, халастыя шківы і механізм нацяжэння. Усталюеце зубчасты рамень.
11. Усталюйце новы алейны фільтр і заліце ў рухавік маторнае масла.
