2. Отгоре на двигателя има различни елементи и тръбопроводи на неговите системи. В зависимост от вида и конфигурацията на двигателя, това може да бъде разпределителен тръбопровод за гориво, тръби за високо налягане на енергийната система, модул за запалване, различни видове захранващи маркучи, кабелни линии и др., което е особено характерно за дизеловите двигатели. . Тези елементи образуват сложна конфигурация и не позволяват висококачествено почистване на повърхността на двигателя от прах и мръсотия, въпреки че тези системи са най-чувствителни към замърсяване. Противно на погрешното схващане на мнозина, капакът не само придава на двигателя по-представителен външен вид, но също така служи за намаляване на степента на замърсяване и предотвратяване на случайни повреди на тръбопроводите.
Двигател Z19DTH

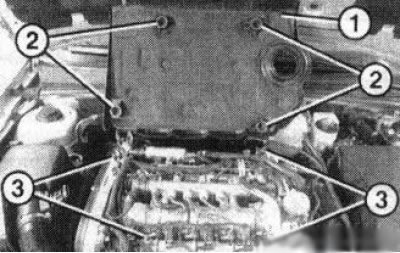

2.3 Капак на двигателя (1) Z19DTH: 2. Уплътнителни лагери; 3. Сачмени лагери
3. Капакът на двигателя е монтиран върху сферични лагери, фиксирани върху различни елементи на агрегата на двигателя (вижте илюстрацията). Плътното прилягане се осигурява от гумени уплътнения.
4. За да свалите капака, просто го дръпнете нагоре с достатъчна сила - гумените уплътнения трябва да останат върху капака, в противен случай ги отстранете ръчно и ги монтирайте в съответните слотове на капака.
5. За да инсталирате, подравнете монтажните гнезда с гумените уплътнения на горния капак с върхове във формата на топка и натиснете капака, докато се фиксира върху опорите - капакът трябва да приляга плътно към свързващите повърхности.
Двигатели Z16XE, Z18XE и Z19DT

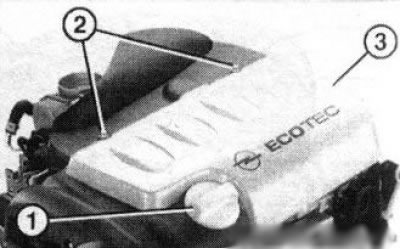

2.6 Капак на двигателя (3) (на примера на двигателя Z18XE): 1. Капачка за пълнене на масло; 2. Фиксиращи винтове
6. За да свалите капака, първо трябва да свалите капачката на маслото. Развийте фиксиращите винтове (вижте илюстрацията), леко повдигнете капака за задния ръб и го преместете хоризонтално напред (към радиатора), след което изключете от предните гумени държачи. Поставете капачките за пълнене на масло.
7. Поставете капака в обратен ред.
Двигатели Y20DTH и Y22DTR

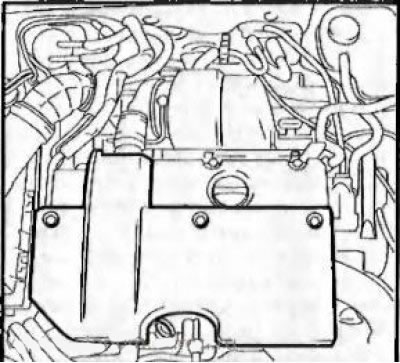

2.8 Капак на двигателя Y20DTH и Y22DTR
8. Извийте 3 винта за закрепване (вижте илюстрацията) на капака на двигателя, внимателно издърпайте капака нагоре и го извадете от двигателя.
9. Монтажът се извършва в обратен ред.
