Внимание! Всички конектори, проводници и други подвижни части при демонтиране на двигателя трябва да бъдат положени и закрепени по същия начин, както са били разположени преди тяхното разкачване.
Премахване
Изключете кабела от отрицателния извод на акумулатора.
Свалете долната защита на двигателния отсек.
Текст, копиран от уеб портал opelbook.ru
Свалете скоростната кутия (вижте съответната глава).
Разкачете изпускателната тръба от турбокомпресора.
Свалете капака (вижте съответната глава).
Свалете радиатора (вижте съответната глава).

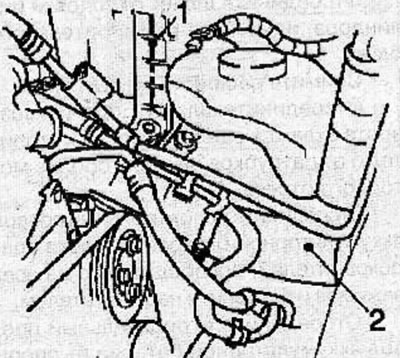

Свалете въздушния филтър (1).
Разкачете маркуча от всмукателния колектор, който го свързва с интеркулера.
Извадете маркуча от турбокомпресора (2), свързваща го с междинен интеркулер надувочного на въздуха.
Разкачете маркучите от задвижването на сервоусилвателя на волана и източете течността от хидравличното задвижване на сервоусилвателя на волана в подходящ контейнер.

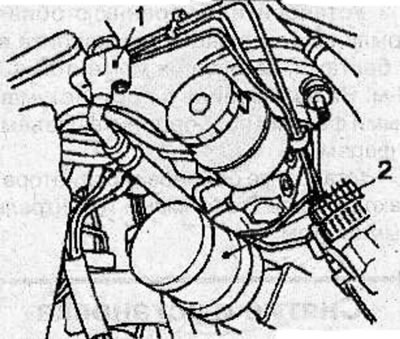

Свалете резервоара за течност на сервоусилвателя на волана (2).
Изпуснете хладилния агент от климатичната система, след което откачете тръбата (1) от преградата и я преместете настрани.

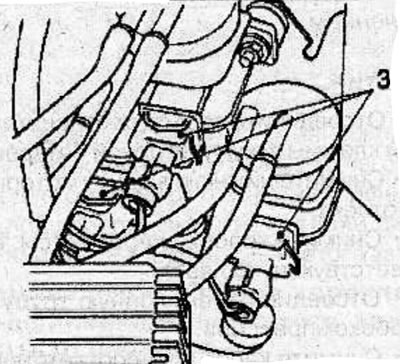

Разкачете конекторите (3) от вакуумните клапани.
Свалете вакуумните клапани заедно с прикрепените към тях маркучи, след което свалете скобата от вътрешния калник и я закрепете върху двигателя.
Разкачете маркуча от главата на цилиндъра, който идва от разширителния резервоар.
Извадете разширителния резервоар.
Разкачете маркучите за подаване и връщане на охлаждащата течност към нагревателя от тръбите на преградата на двигателния отсек.
Разкачете положителния кабел на акумулатора от кутията с предпазители, освободете го от всички скоби и го закрепете над двигателя.
Изключете отрицателния кабел на акумулатора от държача на акумулатора и го преместете настрани.
Разкачете вакуумния маркуч на усилвателя на спирачките от вакуумната помпа.
Свалете термичния защитен корпус на турбокомпресора.
Отстранете болтовете, закрепващи опорите на двигателя към скобите на шасито.
Проверете дали всички електрически конектори, маркучи, тръби и кабелни снопове са откачени от двигателя.

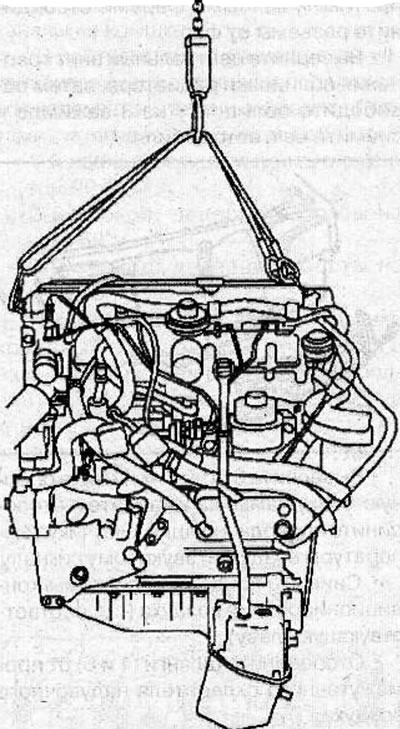

Закрепете повдигащия механизъм към повдигащите уши, повдигнете двигателя и го извадете от двигателния отсек, като внимавате да не повредите горивопроводите, спирачните тръбопроводи и др.
Инсталация
С помощта на повдигащ механизъм позиционирайте двигателя в двигателния отсек, като внимавате да не повредите горивопроводите, спирачните тръбопроводи или връзката между турбокомпресора и изпускателната тръба.
Подравнете опорите на двигателя със скобите и ги закрепете с болтове, като ги затегнете с въртящ момент от 42 Nm.
Свържете вакуумния маркуч на усилвателя на спирачките към вакуумната помпа.
Свържете маркучите за подаване и връщане на охлаждащата течност към отворите на нагревателя на преградата на двигателния отсек.
Свържете тръбата на климатика към фитинга на преградата на двигателния отсек.
Инсталирайте разширителния резервоар.
Свържете маркуча на разширителния резервоар към главата на цилиндъра.
Монтирайте скобата на вакуумния клапан.
Свържете конекторите към вакуумните клапани.
Монтирайте резервоара за течност на сервоусилвателя на волана.
Свържете маркучите към задвижването на сервоусилвателя на волана и ги напълнете с течност.
Свързване на маркуча към турбокомпрессору, свързващ го с междинен интеркулер надувочного на въздуха.
Свържете маркуча към всмукателния колектор, който го свързва с интеркулера.
Монтирайте въздушния филтър.
Монтирайте радиатора (вижте съответната глава).
Свържете изпускателната тръба към турбокомпресора и я закрепете с гайки, като ги затегнете с въртящ момент от 65 Nm.
Монтирайте термичния защитен корпус на турбокомпресора.
Монтирайте скоростната кутия (вижте съответната глава).
Монтирайте капака (вижте съответната глава).
Свържете положителния кабел на акумулатора към блока с предпазители.
Свържете отрицателния кабел на акумулатора към клемата на акумулатора.
Монтирайте долната защита на двигателния отсек.
Заредете климатичната система с хладилен агент.
Напълнете охладителната система на двигателя с охлаждаща течност, обезвъздушете охладителната система и проверете охладителната система за течове (вижте съответната глава).
