Премахване и инсталиране на модула за управление на съединителя Easytronic

1. Отстранете батерията и поставката за поддръжка на батерията (вижте Глава 5).

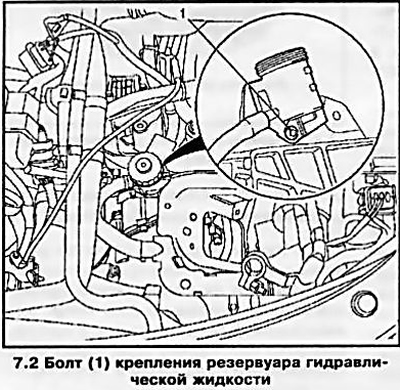

2. Развийте фиксиращия болт (вижте sopr. илюстрация) и изключете резервоара за спирачна течност от плочата за закрепване на модула за управление на съединителя.



3. Изключете съединителя на тръбопровода от контролния модул на съединителя.

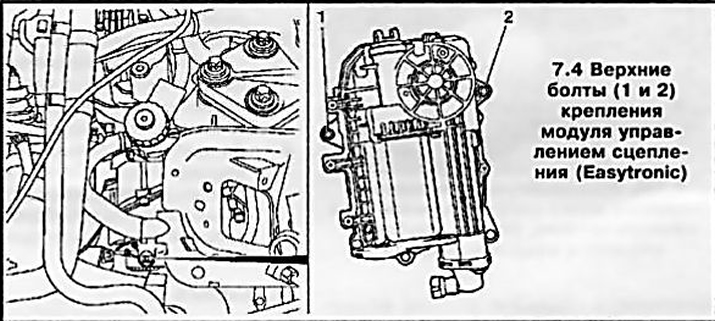

4. Развийте 2 горни фиксиращи болта (вижте сопр. илюстрация) на контролния модул и повдигнете колата на асансьора.



5. Изключете хидравличната връщаща линия от модула (вижте илюстрация 1.3), след разкачване на линията, монтажната скоба трябва да се монтира отново.

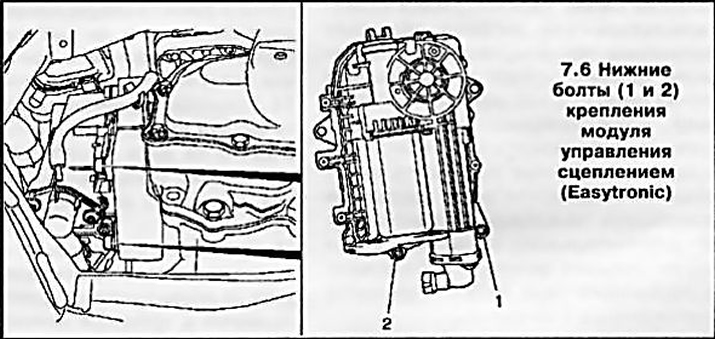

6. Отстранете 2-те долни фиксиращи болта (вижте илюстрацията) и отстранете модула за управление на съединителя, ако е необходимо, откачете захранващия маркуч на хидравличната линия на съединителя от модула заедно с резервоара за спирачна течност.



7. Монтажът се извършва в обратен ред.
