Премахване и монтиране на модула за управление на скоростната кутия (Easytronic)

1. За да премахнете контролния модул за превключване на предавките (виж илюстрация 1.3) първо трябва да извадите батерията с помощта на тава (вижте Глава 5), ABS хидравличен модулатор и главен спирачен цилиндър (вижте глава 9).

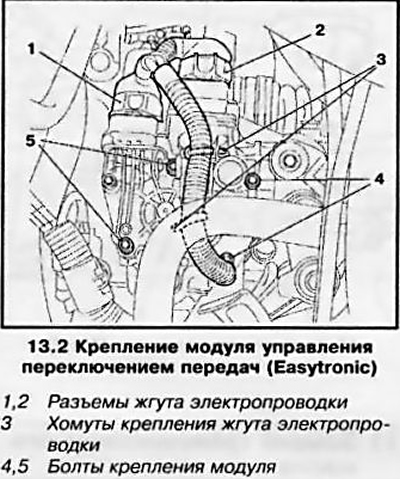

2. Разкачете конекторите (виж контраст илюстрация) кабелния сноп на контролния модул, разхлабете закрепващите скоби и преместете снопа настрани. Развийте 4-те монтажни болта и извадете контролния модул за превключване на предавките от корпуса на ръчната скоростна кутия.

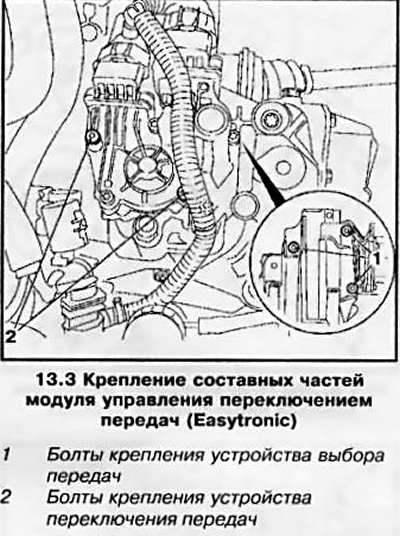

3. Ако контролният модул се повреди, отстраняването му чрез горния метод може да не работи. В този случай е необходимо да го премахнете на части: първо устройството за избор на предавка, а след това устройството за превключване на предавките, за което премахнете съответните монтажни болтове (виж контраст илюстрация).

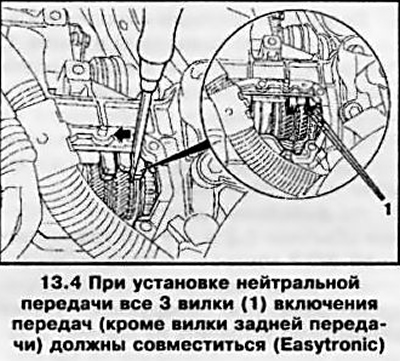

4. Ако е необходимо, използвайте отвертка, за да натиснете вилицата за превключване на скоростите в неутрално положение (виж контраст илюстрация).

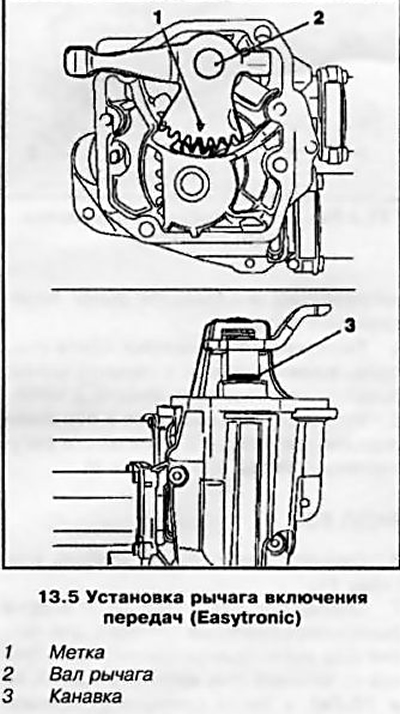

5. При монтаж скоростният лост на модула трябва да е в неутрално положение, за което е необходимо да се подравни маркировката (виж контраст илюстрация) върху зъбния сектор на лоста със зъбната глава на задвижващото зъбно колело на електрическия двигател за превключване на скоростите, докато жлебът на вала трябва да се вижда и ръбовете му трябва да са наравно с уплътнителната втулка.
