Дроселна тръба — демонтаж и монтаж

Едновалови (SOHC) двигатели

1. Декомпресирайте горивната система. Изключете батерията от земята.

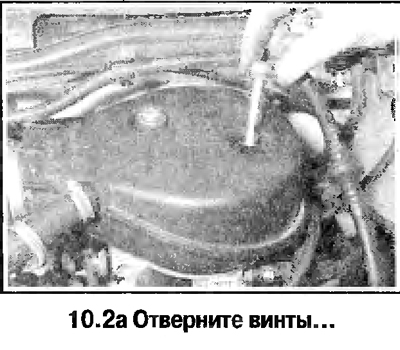

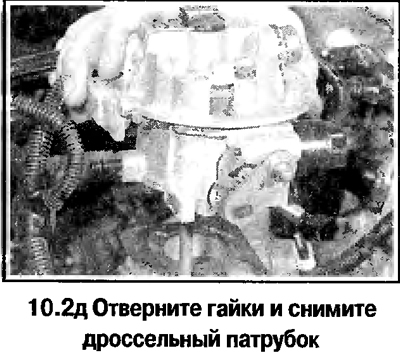

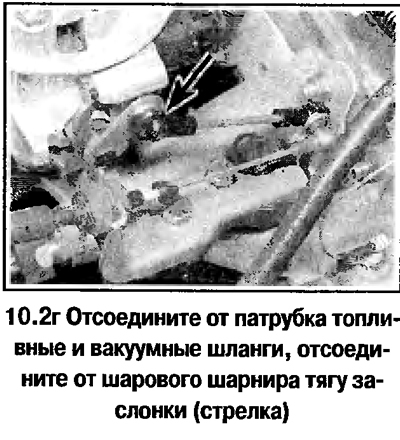

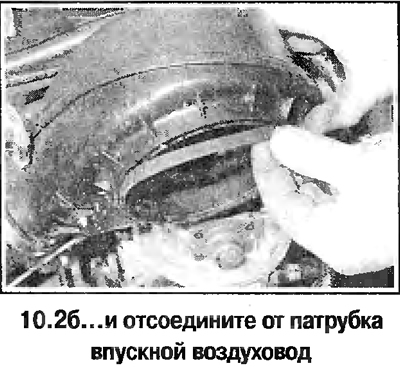

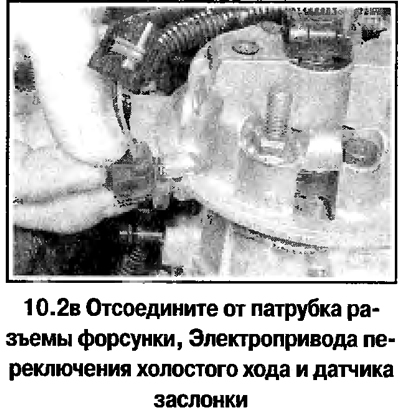

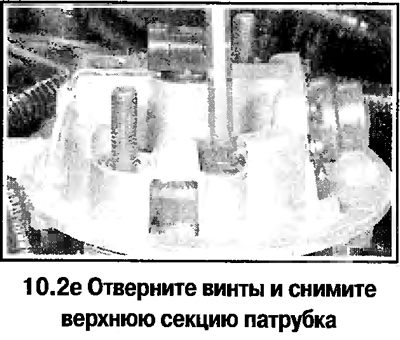

2. Редът за отстраняване и частичен демонтаж на разклонителната тръба е илюстриран на снимката.













3. Инсталирайте в обратен ред

1.4L и 1.6L двоен вал (DOHC)

4. Декомпресирайте горивната система. Изключете батерията от земята.

5. Отстранете горния капак на двигателя, като развиете винтовете и отстраните пробката за пълнене на масло.

6. Изключете от горната част на въздушния филтър и разклонителя на дроселната клапа линията за входящ въздух (вижте по-горе). При моделите Zafira това ще изисква премахване на уплътнението и дефлекторните панели под предното стъкло (вижте по-горе)

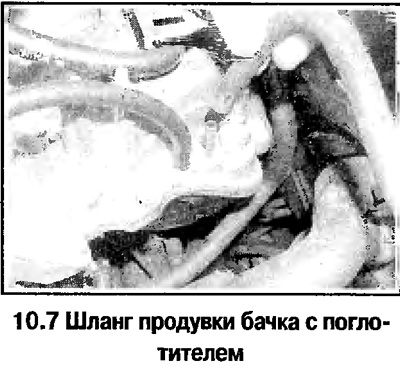

7. Откачете маркуча за продухване на резервоара с абсорбера от лявата страна на въздуховода (вижте снимката).



8. Разкачете задвижващия кабел на амортисьора от дроселната тръба.

9. Завъртете болтовете и завъртете, повдигнете тръбата на дросела. Определете и изключете маркучите на разклонителната тръба.

10. Изключете проводника от разклонителя на дросела и вземете разклонителя.

11. Монтажът се извършва в обратен ред. Сменете всички уплътнения и уплътнения на разглобените съединения

1.8 и 2.0L двигатели

12. Декомпресирайте горивната система. Изключете батерията от земята.

13. Отстранете горния капак на двигателя, като развиете винтовете и отстраните пробката за пълнене на масло.

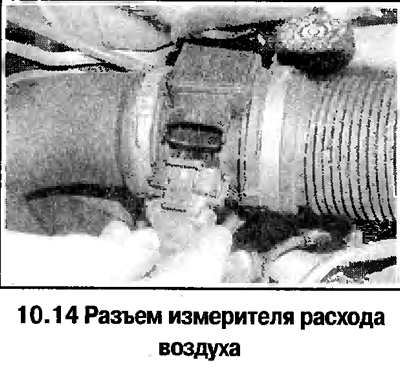

14. Изключете конектора от филмовия разходомер на въздуха (вижте снимката).



15. Освободете скобите и разкачете въздуховода с разходомера от дроселната тръба и въздушния филтър. При моделите Zafira това ще изисква отстраняване на уплътнението на двигателното отделение, дефлекторните панели под предното стъкло и капака над преградата на двигателното отделение (вижте по-горе).

16. Изключете задвижващия кабел на амортисьора от дроселната тръба. При моделите с круиз контрол отстранете шплинта и разкачете края на кабела на круиз контрола от сферичния шарнир на лоста на дросела.

17. Отстранете болтовете и извадете рамото на кабела от разклонителната тръба.

18. Изключете вентилационния маркуч от разклонителната тръба.

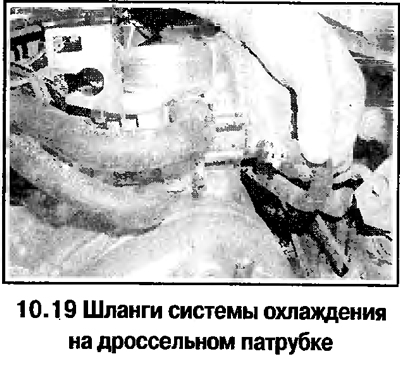

19. Натиснете маркучите на охладителната система и ги откачете от дроселната тръба (вижте снимката).



20. Изключете вентилационния маркуч на резервоара за гориво от дроселната тръба.


21. Изключете от гнездата на разклонителната тръба.

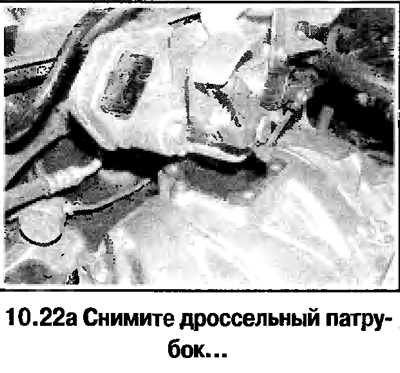

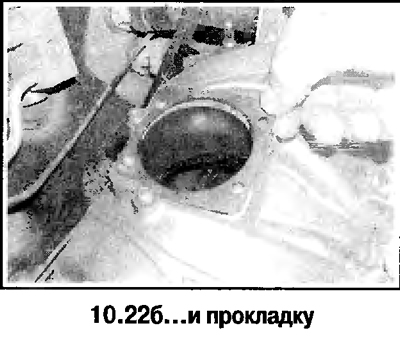

22. Посочете и изключете други маркучи от разклонителна тръба. Завъртете болтовете и отстранете разклонителната тръба (вижте снимката).





23. Монтажът се извършва в обратен ред. Сменете всички уплътнения и уплътнения на разглобените връзки Внимание! Ако дроселната тръба се смени с нова, процесорният блок на двигателя трябва да се адаптира в автосервиз.
