1. Въз основа на операцията за отстраняване на радиатора при модели с двигател Z16XEP. За други двигатели, само допълнителни операции или характеристики на тази процедура.
Двигател Z16XEP (без климатик)
Теглене
1. Изключете батерията (вижте Глава 5).
2. Източете охлаждащата течност (вижте раздел 3).
3. Разкачете кабелния конектор на радиатора и спуснете автомобила.

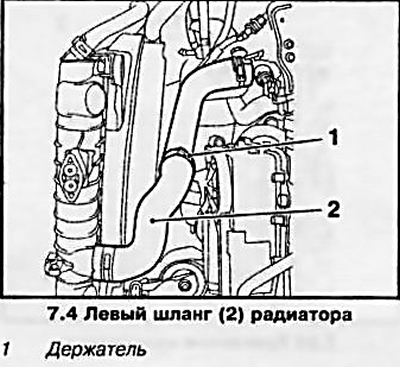

4. Разхлабете скобата на левия маркуч на радиатора и го плъзнете назад. Отделете маркуча от радиатора и го освободете от държача (вижте сопр. илюстрация).

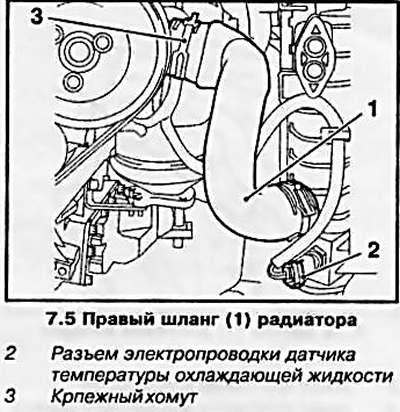

5. След като разхлабите фиксиращата скоба и я преместите назад (вижте илюстрацията), извадете десния маркуч на радиатора от корпуса на термостата и изключете конектора на електрическото окабеляване на сензора за температура на охлаждащата течност.
6. Отстранете декоративната решетка (вижте Глава 11).
7. Свалете капака на бронята (вижте Глава 11).

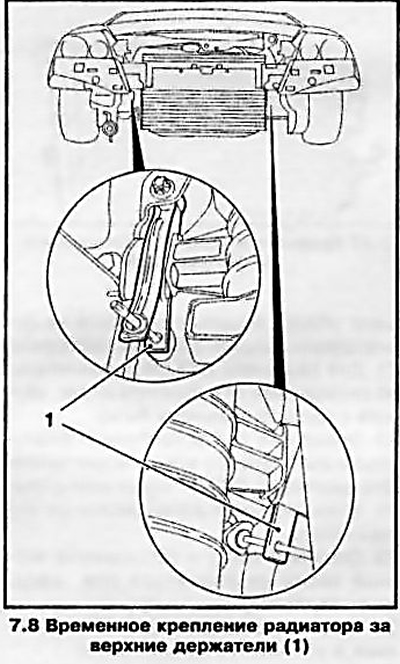

8. Закрепете радиатора с подходящ инструмент или тел към горните държачи (вижте илюстрацията).

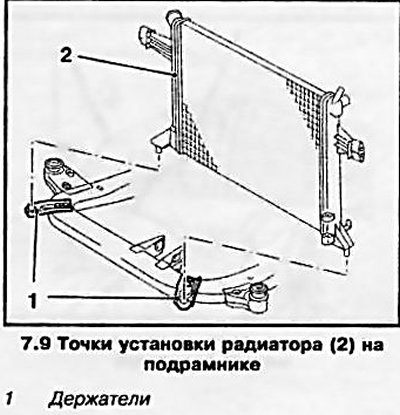

9. Маркирайте с маркер монтажната позиция на долните държачи на радиатора, развийте 4 фиксиращи болта и извадете държачите на радиатора от предното окачване (вижте илюстрацията).
10. Отстранете скобите от горните държачи и отстранете радиатора заедно с вентилатора.
11. Ако е необходимо, отстранете капака на вентилатора от радиатора.
Проверка
12. След като бъде изваден от превозното средство, радиаторът може да се провери за признаци на течове, повреда или аномалии във вътрешната проходимост на топлообменника.
13. Остатъците от насекоми и растителност могат да бъдат отстранени от пространството между пластините на топлообменника чрез продухване със сгъстен въздух (не забравяйте да носите очила!) или изтъркване с мека четка. Внимавайте да не огънете тънките пластини на топлообменника или да не порежете пръстите си върху тях. Ако е необходимо, радиаторът може да се промие преди монтаж чрез вкарване на вода от градински маркуч (вижте раздел 5).
14. Проверете състоянието на гумената опора на радиатора, в случай на необходимост направете подмяна на повредените компоненти.
15. Източниците на малки течове могат да бъдат запечатани с подходящ уплътнител (следвайте инструкциите на производителя на продукта). Всеки по-сложен ремонт трябва да се извършва само в специализиран сервиз с необходимото оборудване.
Инсталиране
16. Ако радиаторът се сменя, поставете отново всички приспособления от стария върху новия радиатор и поставете капака на вентилатора.
15. Закрепете радиатора с подходящ инструмент в горните опори и, като спазвате маркировките, монтирайте долните държачи на подрамката.
16. По-нататъшният монтаж се извършва в ред, обратен на демонтирането на компонентите.
Характеристики на двигателя Z14XEP (без климатик)
17. Изключете от радиатора свързващ маркуч, който отива към разширителен резервоар.
Характеристики на двигателя Z20LE(L/R/H)
Забележка: Описанието се отнася за двигатели Z20LEL и Z20LER. Операциите по отстраняване на радиатора за двигателя Z20LEH имат някои разлики.
18. Изключете манометъра на налягането на въздуха за усилване (вижте sopr. илюстрация) и изключете въздуховода от охладителя.
19. Откачете връщащия маркуч за охлаждане на турбокомпресора от радиатора (вижте илюстрация 7.18) и го извадете от държача.
20 Свалете фиксиращия болт и гайка и отделете междинния охладител от кондензатора (вижте илюстрацията). Наклонете охладителя в долните държачи напред и го извадете.
Забележка: За по-добър преглед модулът на охладителя е показан в свалено състояние на илюстрацията.
21. За двигателя 220LEH допълнително откачете маркуча, който отива към разширителния съд от радиатора.
22. Развийте болтовете за закрепване на радиатора и го издърпайте нагоре.
Забележка: За двигателя Z20LEH допълнително разкачете капака на вентилатора от междинния охладител.
23. Разхлабете скобата и откачете горния маркуч от радиатора (вижте илюстрацията).
24. Повдигнете колата на асансьор и я поставете на стойки.
25. Маркирайте позицията за монтаж на крепежните елементи на кабелния сноп на климатика и ги отрежете, изключете кабелния сноп от радиатора.
26. Извийте фиксиращия болт, отстранете яката и отстранете въздуховода на входящия път (вижте sopr. илюстрация) от охладителя.
27. Извийте крепежните болтове (вижте sopr. илюстрация) и извадете кондензатора от радиатора.
28. Закрепете кондензатора заедно с междинния охладител към предния панел с тел.
29. Внимавайте, извадете радиатора от държачите и го свалете надолу.
30. Монтажът се извършва в обратен ред.
Специални характеристики на двигателя Z22YH (без климатик)
31. Отстранете въздушния филтър (вижте Глава 4).
32. Отстранете дясното ухо за повдигане на двигателя.
33. Отстранете батерията и тавата на батерията (вижте Глава 5).
34. Изключете горния маркуч на охладителната система от главата на цилиндъра.
35. Изключете от радиатора свързващ маркуч, който отива към разширителен резервоар.
Двигатели Z17DT(L/H)
36. Процедурата за отстраняване на радиатора е същата като при двигателя Z16XEP. В този случай е необходимо да се извърши подготвителна работа, както при демонтирането на вентилатора (вижте Раздел 6).
Двигател Z19DTH
Вижте раздел 6.
