Премахване и монтиране на въздуховодни дефлектори

Модели Астра

Странични дефлектори

1. Внимателно издърпайте с пластмасов клин (например HAZET 1965-20) или друг подходящ инструмент, отстранете дефлектора от арматурното табло (виж контраст илюстрация).



2. За да монтирате дефлектора, поставете го в арматурното табло и като го натиснете леко, щракнете ключалките на място.

Централни дефлектори

3. Отстранете облицовката на секцията на конзолата на арматурното табло заедно с дефлекторите (виж глава 11).

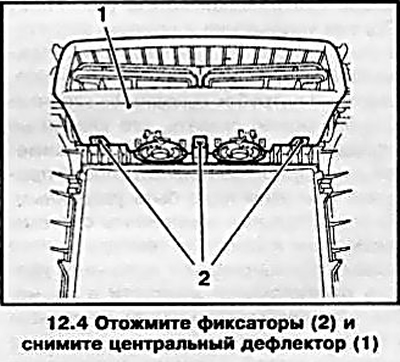

4. Натиснете шестте крепежни елемента от задната страна на облицовката (виж контраст илюстрация) и отстранете дефлекторите.



5. Монтажът се извършва в обратен ред.

Модели Zafira

Странични дефлектори

6. За да демонтирате десния страничен дефлектор, първо отстранете жабката и декоративния панел под нея (виж глава 11).


7. За да премахнете левия страничен дефлектор, първо отстранете панела с превключватели на външното осветление отляво на кормилната колона (вижте Глава 12).

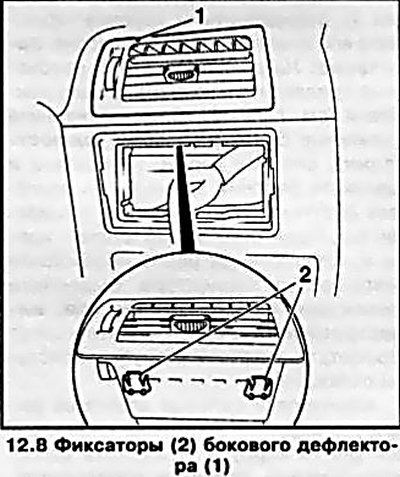

8. Натиснете 2-те скоби отдолу и натиснете дефлектора нагоре от арматурното табло (виж контраст илюстрация).



9. Монтажът се извършва в реда, обратен на демонтирането. Поставете дефлектора в монтажното гнездо и... Като натиснете леко, щракнете ключалките на място.

Горни централни отвори

10. Отстранете облицовката на секцията на конзолата на арматурното табло заедно с дефлекторите (виж глава 11) и отстранете дефлекторите от облицовката нагоре.

11. Монтажът се извършва в обратен ред.

Долни централни отвори

12. Отстранете облицовката на секцията на конзолата на арматурното табло заедно с дефлекторите (виж глава 11).

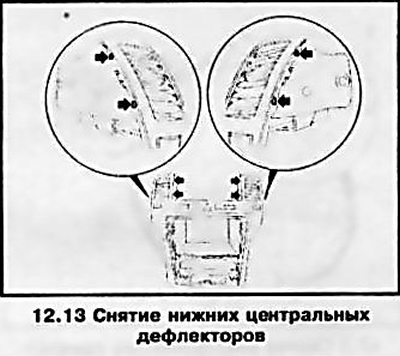

13. Натиснете 4-те ключалки и освободете дефлекторите от облицовката (виж контраст илюстрация).



14. Монтажът се извършва в обратен ред.
