Obsah: Odstránenie ⬇ Inštalácia ⬇
Odstránenie
1. Demontujte sacie potrubie (pozrite si príslušnú časť).
Pravý kryt hlavy valcov
2. Odpojte konce vodičov zapaľovacích sviečok, potom uvoľnite vodiče z držiakov a odsuňte ich od krytu.
3. Rovnomerne a postupne povoľujte a odstráňte upevňovacie skrutky krytu ventilu.
4. Odstráňte kryt ventilu z hlavy valca a odstráňte jeho tesnenia a O-krúžky namontované na otvoroch pre montážne skrutky. Skontrolujte všetky tesnenia, či nie sú poškodené alebo opotrebované a v prípade potreby ich vymeňte.
Ľavý kryt hlavy valcov
5. Pre ľahší prístup odstráňte ramená stieračov a vodný deflektor (pozrite si príslušnú časť). Odpojte káblový zväzok smerujúci k motoru, (pozrite si príslušnú časť) a odsuňte ho od veka.
6. Na modeloch s klimatizáciou odstráňte skrutky držiaka potrubia/hadice klimatizácie z prednej časti hlavy valca a posuňte potrubie/hadicu nabok.

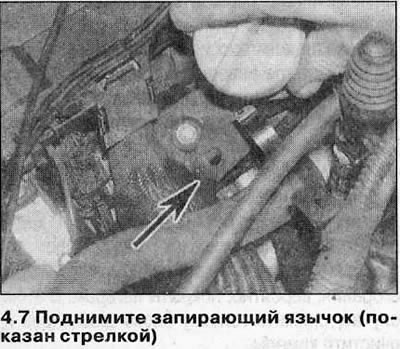

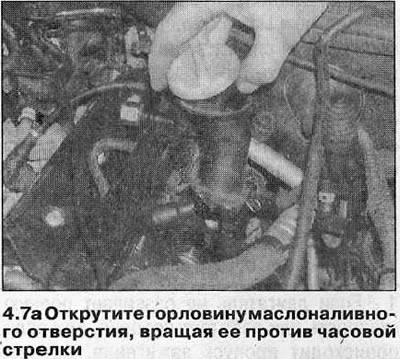

7. Nadvihnite zaisťovaciu západku hrdla plniaceho otvoru oleja, potom odskrutkujte hrdlo proti smeru hodinových ručičiek a vyberte ho z uzáveru (pozri ilustrácie). O-krúžok krku zlikvidujte – treba ho vymeniť.

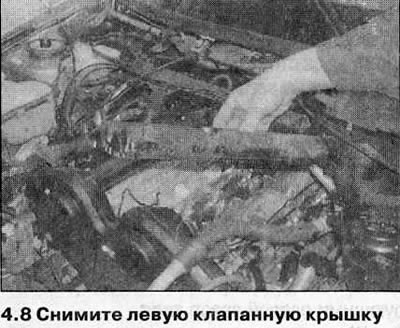

8. Odstráňte kryt podľa popisu v bodoch 3 a 4 (pozri ilustráciu).
Inštalácia
Pravý kryt hlavy valcov

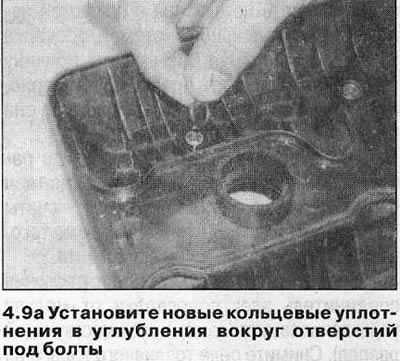

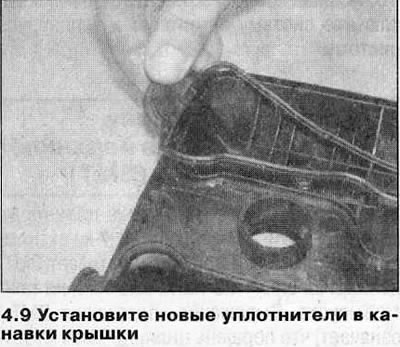

9. Uistite sa, že kontaktné plochy krytu a bloku valcov sú čisté a suché, potom nainštalujte tesnenia do drážok krytu. Umiestnite tesniace krúžky do vybrania okolo každého otvoru pre montážnu skrutku pomocou malého množstva maziva na ich usadenie (pozri ilustrácie).

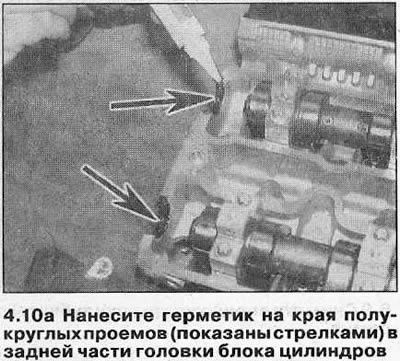

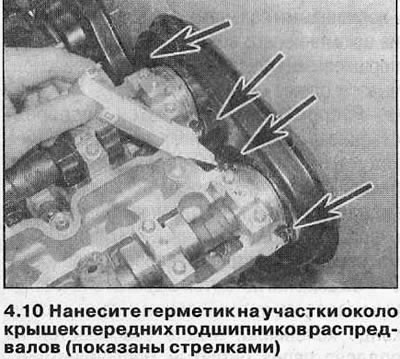

10. Naneste malé množstvo vhodného tmelu (Opel odporúča zloženie 15 03 295) na povrchoch hlavy valcov v blízkosti predných ložísk oboch vačkových hriadeľov, ako aj na okrajoch polkruhových otvorov v zadnej časti hlavy (pozri ilustrácie).
11. Opatrne posuňte kryt ventilu do pracovnej polohy, pričom dávajte pozor, aby ste neposunuli O-krúžky.
12. Nainštalujte upevňovacie skrutky krytu a utiahnite ich na špecifikovaný uťahovací moment Špecifikácie, pohybujúce sa po špirále od stredu smerom von.
13. Nainštalujte konce drôtov na zapaľovacie sviečky a zaistite drôty sponkami.
14. Nainštalujte sacie potrubie (pozrite si príslušnú časť).
Ľavý kryt hlavy valcov
15. Nainštalujte kryt podľa popisu v krokoch 9-12.
16. Nasaďte nový O-krúžok na plniace hrdlo, potom hrdlo umiestnite na veko a zaistite ho uzamykacou západkou.
17. V prípade potreby nainštalujte konzolu potrubia/hadice klimatizácie a pevne utiahnite upevňovaciu skrutku.
18. Nainštalujte kryt motora stierača a ramená stieračov podľa popisu v časti Časť 12. V prípade potreby pripojte káblový zväzok k motoru.
