Упозорење! Зупчасти каиш се мора заменити када је мотор хладан.
Повлачење

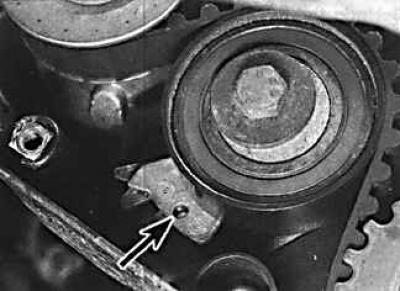

Место уградње танке челичне шипке у затезачу зупчастог ремена
1. Уклоните горњи штитник зупчастог каиша.
2. Поставите клип бр. 1 у горњу мртву тачку на ходу компресије.
3. Уклоните ременицу радилице.
4. Одврните завртње и уклоните доњи поклопац зупчастог ремена.

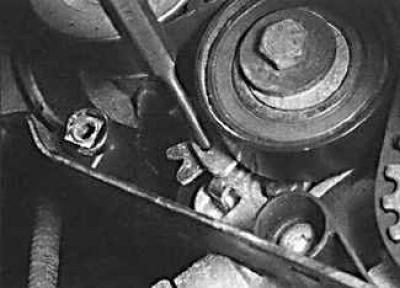

5. Убаците танку челичну шипку у отвор на руци затезача зупчастог каиша, окрените ручицу у смеру казаљке на сату док се не заустави и закључајте у свом положају уметањем шипке у одговарајући отвор на затезачу основна плоча. Оставите затезач у овом положају док се нови појас не угради. одврните завртње на точковима и уклоните точак.

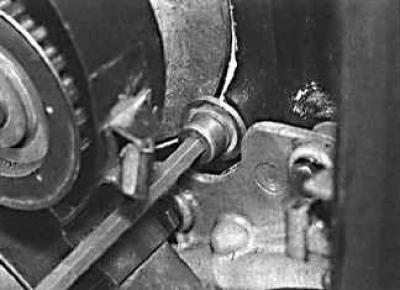

6. Проверите да ли су ознаке на ременицама радилице и брегасте осовине исправно поравнате.

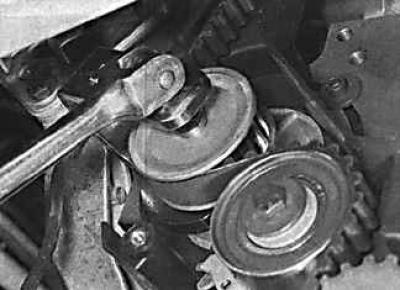

7. Олабавите монтажне завртње пумпе за воду.

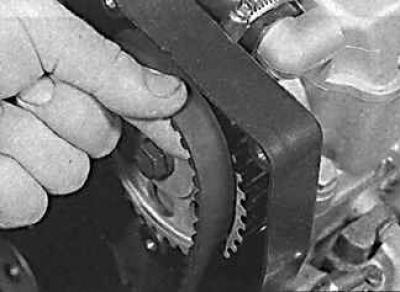

8. Окрените пумпу да бисте олабавили зупчасти каиш.
9. Уклоните зупчасти каиш са ременица. Да бисте поново поставили зупчасти каиш, означите правац његовог кретања.
Упозорење! Након скидања каиша, строго је забрањено окретати ременице радилице и брегасте осовине, јер се клипови могу сударити са отвореним вентилима, што ће довести до озбиљног оштећења мотора.
10. Проверите да ли зупчасти каиш има неравномерно хабање, раздвајање или контаминацију уљем. Обратите посебну пажњу на стање у основи зубаца каиша. Ако се на каишу пронађу трагови уља, извор цурења уља се мора пронаћи и поправити.
Инсталација
1. Проверите и очистите ременице погона зупчастог ремена. Такође проверите стање и слободу ротације ременице затезача. Проверите да ли су ознаке за поравнање на ременицама поравнате са показивачима на мотору.
2. Поставите зупчасти каиш преко ременице радилице и ременице брегастог вратила. У овом случају, предња грана појаса мора бити чврсто затегнута. Затим поставите каиш на ременицу пумпе расхладне течности и ременицу затезача. Проверите да ли су ознаке за поравнање ременица у равни са показивачима.
3. Уклоните челичну шипку са затезне полуге да бисте ослободили опругу затезања.
4. Поново проверите поравнање ознака за поравнање ременице са показивачима.

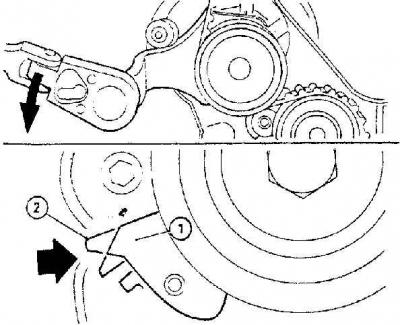

5. Затегните зупчасти каиш ротирајући водену пумпу док се не примети померање полуге затезача. Померите пумпу док се полуга за затезање не уклопи (1) неће бити инсталиран до краја (2). Затим затегните вијке за причвршћивање пумпе за воду.
6. Привремено поставите вијак ременице радилице и окрените радилицу два пуна окрета у нормалном смеру ротације.
7. Проверите да ли су ознаке времена на ременицама брегастог вратила и радилице поравнате са показивачима. Окрените радилицу поново два пуна окрета и проверите поравнање ознака и положај полуге затезача зупчастог ремена.
8. Ако показивач руке затезача није у равни са граничником, поновите поступак затезања зупчастог ремена.
9. Инсталирајте штитнике зупчастог ремена и ременицу радилице.
