Напомена: Зупчасти погонски каиш се мора заменити током уградње. За уклањање ланчаника радилице може бити потребан двокраки извлакач.
Уклањање
1. Одспојите негативни кабл са батерије.
2. Одвојите цев филтера за ваздух од мерача протока ваздуха, а затим уклоните поклопац и филтерски елемент са филтера за ваздух. Ако је потребно, цео склоп ваздушног филтера се може уклонити ради побољшаног приступа као што је описано у Одељак 4Б.
3. Уклоните погонски ремен пумпе серво управљача као што је описано у Одељак 10.
4. Уклоните погонски ремен алтернатора као што је описано у Одељак 5.
5. Одврните три завртња за причвршћивање и уклоните спољни поклопац зупчастог погонског ремена. Уклоните гумене заптивне прстенове из отвора за завртње на поклопцу ако су лабави.

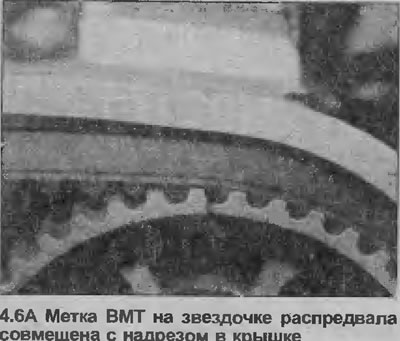

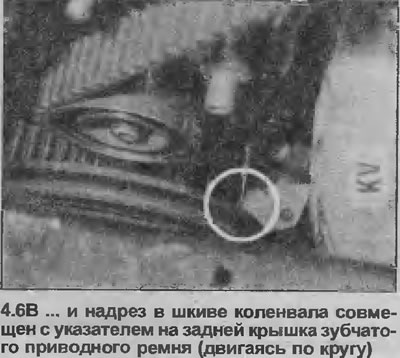

6. Окрените радилицу док се ознаке времена на ланчаницима брегасте осовине не поравнају са урезом на поклопцу брегастог вратила. Зарез на ременици радилице такође треба да буде у равни са индикатором на поклопцу задњег зупчастог ремена (погледајте слике).
Материјал копиран са овог портала: opelbook.ru

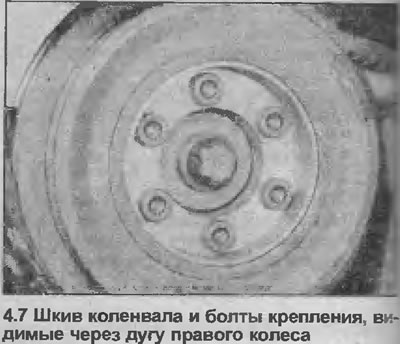

7. Одврните шест монтажних вијака и уклоните ременицу радилице (погледајте слику, ако је потребно, држите радилицу да се не окреће помоћу утичнице на вијку и ланчанику радилице). Ако се мотор не извади из возила, радилица се може закључати укључивањем 1. степена преноса и притиском на педалу кочнице. Такође можете користити велики одвијач тако што ћете га уметнути у зупце зупчаника замајца. Пре него што уклоните ременицу, уверите се да се ознаке времена нису помериле.

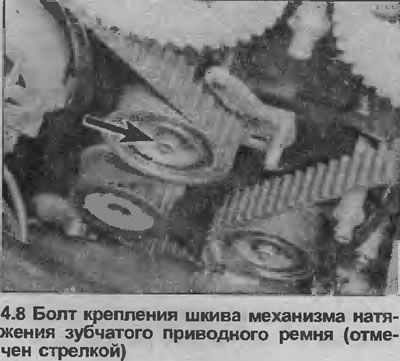

8. Отпустите монтажни вијак, отпустите ременицу затезача зупчастих каишева, а затим повуците каиш са ланчаника и ременица (погледајте илустрацију).
9. Ако је потребно, ланчаници, затезач, ременице и поклопац задњег зупчастог ремена могу се уклонити на следећи начин, у супротном пређите на корак 27.

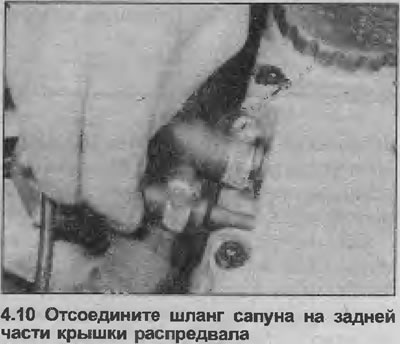

10. Да бисте уклонили ланчанике брегастог вратила, прво одвојите црева за одзрачивање са поклопца брегастог вратила (погледајте илустрацију).

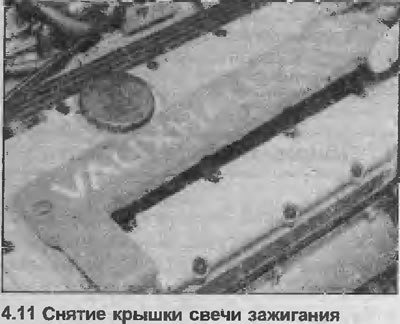

11. Уклоните два завртња за причвршћивање и скините поклопац свјећице (погледајте илустрацију), затим одвојите жице високог затезања са свјећица, одврните их са краја поклопца брегастог вратила. Ако је потребно, означите положај жица како бисте избегли забуну током инсталације.

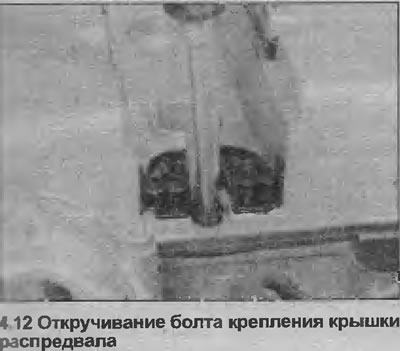

12. Одврните двадесет монтажних вијака и уклоните поклопац брегастог вратила (погледајте илустрацију).

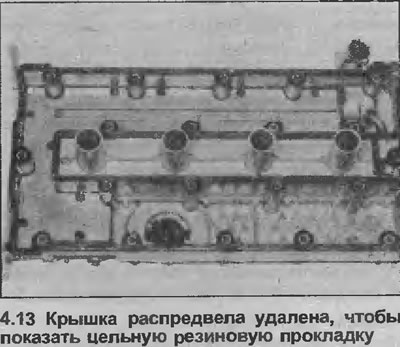

13. Уклоните чврсту гумену заптивку (погледајте илустрацију).

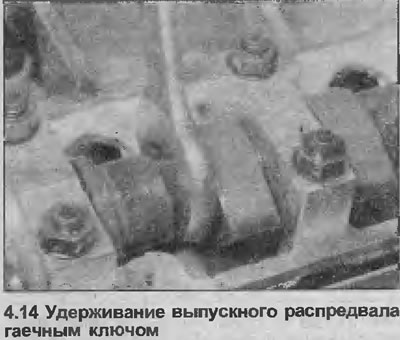

14. Држећи брегасто вратило од окретања по контури брега, одврните вијак зупчаника брегастог вратила (погледајте илустрацију).
15. Уклоните ланчаник са краја брегастог вратила, а затим поновите поступак са преосталим ланчаником брегастог вратила.
16. Уклоните ланчаник радилице Ово ће захтевати спречавање ротације радилице тако што ћете причврстити металну шипку на ланчаник помоћу два завртња ременице радилице или стиснути зупчаник замајца. Да бисте одврнули вијак ланчаника, требаће вам утичница - имајте на уму да је вијак врло чврсто стегнут. Ако је потребно, користите двокраки извлакач да уклоните ланчаник. Уклоните потисне подлошке са краја радилице и испод главе завртња.

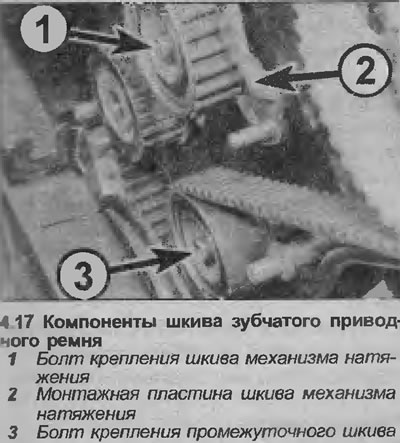

17. Да бисте уклонили ременицу затезача појаса, једноставно одврните монтажни вијак у средини ременице, а затим уклоните ременицу заједно са монтажном плочом (погледајте илустрацију). Уклоните одстојну чауру са завртња ременице.
18. Да бисте уклонили ременицу затезача појаса, одврните монтажни вијак у средини ременице, а затим уклоните саму ременицу и одстојну чауру са завртња ременице

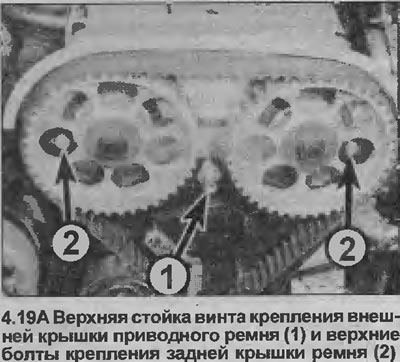

19. Сада можете уклонити поклопац задњег зупчастог ремена тако што ћете одврнути горњи и средњи стуб за завртње за монтажу спољашњег поклопца.

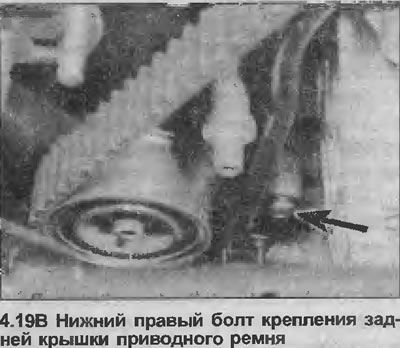

Имајте на уму да се горњи подупирач једноставно одврће од главе цилиндра, док је средњи причвршћен вијком. Уклоните два горња и један доњи десни вијка који причвршћују задњи поклопац појаса и скините задњи поклопац (погледајте слике).
Инсталација
20. Монтажа задњег поклопца зупчастог погонског ремена врши се обрнутим редоследом од уклањања.

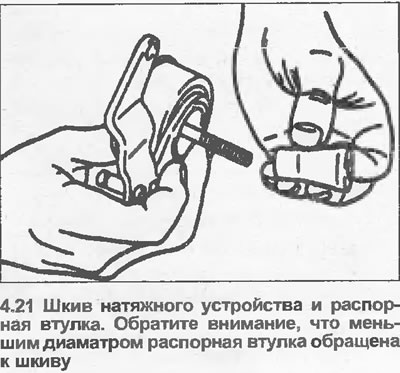

21. Уградите затезаче ременице, одстојне чахуре се постављају мањим пречником према ременици (погледајте илустрацију). Немојте још до краја затегнути завртње за монтажу ременице затезача.
22. Поставите потисну подлошку на крај радилице, а затим поставите ланчаник. Нанесите малу количину масти на навој монтажног вијка, затегните га у две фазе са назначеном силом затезања Спецификације. Уверите се да је потисна подлошка на месту испод главе завртња, држите радилицу да се не окреће као што сте радили приликом уклањања.
23. Инсталирајте ланчанике брегастог вратила. Уверите се да се клинови на крајевима брегастих вратила уклапају у рупе на ланчаницима, са ланчаницима окренутим напред. Затим затегните монтажне завртње у две фазе са наведеном силом затезања Спецификације. Држите брегасте осовине да се не окрећу као што сте урадили када их уклањате.

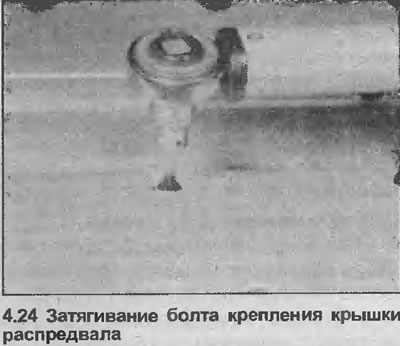

24. Проверите стање гумене заптивке поклопца брегастог вратила, замените ако је потребно. Затим поставите поклопац брегастог вратила и затегните монтажне завртње (погледајте илустрацију).
25. Инсталирајте жице високог напона на свећице, а затим причврстите жице стезаљкама на крај поклопца брегастог вратила. Поставите поклопац свјећице и затегните монтажне завртње.
26. Повежите црево за одзрачивање са поклопцем брегастог вратила.
27. Привремено инсталирајте ременицу радилице. Уверите се да су ознаке времена на ременици радилице и ланчаницима на брегастом вратилу поравнате као што је описано у кораку 6. Затим поставите нови зупчасти каиш на ланчанике и ременице, почевши од ланчаника радилице.
28. Инсталирајте ременицу радилице, затегните монтажне завртње са наведеном силом затезања Спецификације. Ако је потребно, држите радилицу да се не окреће као што сте учинили приликом уклањања.
29. Подесите затегнутост зупчастог погонског ремена како је описано почевши од тачке 35.
30. Поставите спољни поклопац зупчастог ремена. Уверите се да су гумени заптивни прстенови на месту у рупама за завртње, а затим затегните монтажне завртње.
31. Инсталирајте погонски каиш алтернатора, подесите затегнутост погонског ремена као што је описано у Одељак 5.
32. Инсталирајте погонски каиш пумпе серво управљача, подесите затегнутост погонског ремена као што је описано у Одељак 10.
33. Инсталирајте компоненте ваздушног филтера у складу са Одељак 4Б, ако је потребно.
34. Повежите негативни кабл батерије.
Подешавање
Напомена: Произвођачи препоручују коришћење специјалног алата Opel бр. КМ-666 за подешавање затезања зупчастог ремена. Ако овај алат није доступан, грубо подешавање се може извршити методом описаном у овом поглављу. Међутим, треба нагласити да након овога ипак треба да контактирате свог продавца што је пре могуће да извршите правилно подешавање затезања помоћу специјалног алата.
Приближно подешавање
35. Подешавање зупчастог ремена се не може проверити и следећа процедура подешавања се примењује само на новоинсталиран каиш (мотор мора бити хладан).
36. Са уклоњеним поклопцем зупчастог ремена и олабављеним завртњима ременице затезача, проверите да ли су ТДЦ ознаке на ланчаницима брегастог вратила и ременици радилице поравнате као што је описано у кораку 6. Ако је потребно, окрените радилицу да бисте постигли поравнање.
37. Притисните ременицу затезача у кремен док се каиш не може окренути за само 45°, примењујући умерену силу палцем и кажипрстом на најдужи део каиша између ланчаника издувног брегастог вратила и ременице затезача.
38. Поправите ременицу затезача у овом положају, затегните завртањ затезача у две фазе до момента затезања који је наведен у спецификацијама.
39. Окрените радилицу у смеру казаљке на сату два пуна окрета, ТДЦ ознака на ременици радилице треба поново да се поравна са показивачем на задњем поклопцу зупчастог погонског ремена, а ТДЦ ознаке на ланчаницима брегасте осовине треба да буду у равни са урезима на поклопцу брегасте осовине.
40. Затим наставите како је описано у параграфима 30-34 укључујући.
41. Након тога, контактирајте свог продавца што је пре могуће да подесите затегнутост каиша Opel.
Подешавање помоћу специјалног алата Opel (КМ-666)
42. Наставите како је описано у тачкама 35 и 36.
43. Уградите специјални алат КМ-666 на плочу за монтажу ременице затезача према упутствима произвођача.

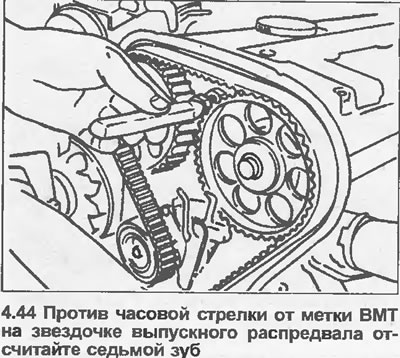

44. У смеру супротном од казаљке на сату од ТДЦ ознаке на ланчанику издувног брегастог вратила, избројите седми зуб (погледајте илустрацију).
45. Окрените радилицу у смеру казаљке на сату док се овај зуб не поравна са ТДЦ зарезом на поклопцу брегастог вратила. Радилица мора да се окреће равномерно, без трзаја, како би се спречило да зупчасти погонски каиш искочи са ланчаника и ременица.
46. У две фазе затегните завртањ ременице затезача на назначену силу затезања Спецификације.
47. Уклоните специјални алат.
48. Окрените радилицу у смеру казаљке на сату док се ознаке ТДЦ на ланчаницима брегасте осовине не поравнају са урезима на поклопцу брегастог вратила, проверите да ли је ознака ТДЦ на ременици радилице у равни са показивачем на поклопцу задњег зупчастог погонског ремена.
49. Поступите као што је описано у параграфима 30-34.
