Подрам мотора — уклањање и уградња (Opel Vectra A)

Напомена: Биће вам потребна одговарајућа опрема за подршку мотора током ове процедуре. Такође ће вам требати извлакач кугличног зглоба. Приликом уградње, користите нови клин за закључавање за матицу кугличног зглоба која причвршћује подупирач за вешање за доњи крак.

Уклањање

1. Оквир подмотора се уклања заједно са доњим краковима и стабилизатором.

2. Пре него што уклоните оквир мотора, подуприте тежину мотора близу његовог левог држача. Постоји посебан алат Opel, приказан на једној од илустрација Одељак 7А. Алтернативно, тежина мотора се може подржати помоћу витла и уређаја за подизање. Међутим, у овом случају, дизајн витла мора омогућити да се мотор ослони на подигнуто возило.

3. Где је применљиво, скините поклопце главчине, а затим олабавите завртње оба предња точка. Повуците ручну кочницу, затим подигните и подуприте предњи део возила на осовинским сталцима. Уклоните предње точкове.

Оригинал објављен на веб-сајту: www.OPELBOOK.ru

4. Уклоните предњи део издувног система као што је описано у Одељак 4Ц. На моделима са две брегасте осовине изнад главе (DOHC) одврните држач црева хладњака уља са десне стране потконструкције мотора.

5. Радећи на једном точку, уклоните клин за закључавање, затим одврните матицу кугличног зглоба који повезује доњу руку са подупирачем.

6. Помоћу специјалног извлакача уклоните куглични зглоб који повезује доњу руку са подупирачем.

7. Поновите кораке 5 и 6 на другој доњој руци.

8. Уверите се да је мотор безбедно ослоњен, а затим олабавите и уклоните две навртке и подлошке које причвршћују задњи држач мотора/ мењача за подрам.



9. Подржите подрам мотора помоћу дизалице, постављајући комад даске између њих како бисте спречили нагињање оквира приликом уклањања.

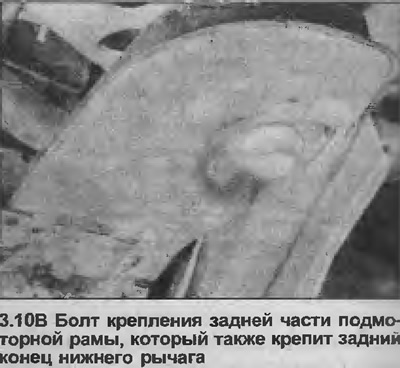

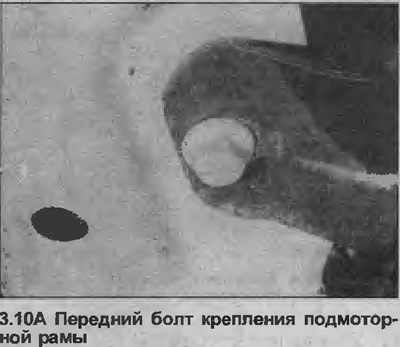

10. Олабавите и уклоните шест вијака који причвршћују подрам мотора за дно возила. Имајте на уму да задњи завртњи такође причвршћују доње командне руке (погледајте слике).





11. Спустите дизалицу која подржава подоквир мотора и уклоните склоп испод предњег дела возила.

12. Ако је потребно, уклоните стабилизатор и/или доње кракове са потконструкције као што је описано у Поглавље 8 и Поглавље 5.

Инсталација

13. Обавите инсталацију обрнутим редоследом, обраћајући пажњу на следеће.

14. Ако су стабилизатор и/или доњи кракови уклоњени са потконструкције, инсталирајте их (погледајте Поглавље 8 и Поглавље 5).



15. Затегните све навртке и завртње наведеним моментом затезања Спецификације, имајући на уму да задњи вијци који причвршћују подоквир за дно морају бити затегнути у фазама (погледајте Спецификације).

16. Причврстите навртке кугличних зглобова који повезују доње руке са подупирачима вешања са новим клиновима за закључавање.

17. Инсталирајте одељак предњег издувног система као што је описано у Одељак 4Ц. На моделима са две брегасте осовине изнад главе (DOHC), уградите држач црева хладњака уља на десну страну доњег оквира мотора.

18. Спустите возило на тло, до краја затегните завртње точкова и, где је применљиво, поставите поклопце главчине.
