1. Сви радови на ваздушном јастуку морају бити обављени уз одређено искуство. Аутомеханичар који не познаје уређај ваздушних јастука не сме да ради. Комплет ваздушних јастука укључује контролну јединицу, лампицу упозорења, сам ваздушни јастук у волану или ваздушни јастук сувозача, склоп контакта и кабелски свежањ.
2. Рад ваздушних јастука је контролисан законима о експлозивима у неким земљама.
3. Ако је постављен ваздушни јастук сувозача, немојте постављати додатке као што су држачи слушалица, држачи за флаше за пиће, држачи касета, додатни ретровизори итд., у близини области ваздушних јастука. н. Ови предмети могу да ометају активирање ваздушног јастука.
4. Отварање било ког елемента разматраног система није дозвољено.
5. Елементи јастука су осетљиви. Ако ваздушни јастук испадне, његова функција може бити оштећена.
6. Уколико се возило фарба, радионица мора бити обавештена о присуству ваздушног јастука, јер ваздушни јастук не сме бити изложен температурама изнад 90°Ц.
7. Када обављате заваривање, одвојите кабл за уземљење из батерије. Ако се заваривање врши у близини контролне кутије, препоручљиво је уклонити контролну кутију. У сваком случају, кабловски свежањ мора бити искључен.
Приликом уклањања и уградње, као и приликом замене делова управљача:
1. Искључите паљење.
2. Искључите кабл за уземљење са батерије и покријте негативни пол батерије тако да на њега не дође метални предмет.
3. Након што искључите батерију, сачекајте минут да дозволите да се кондензатор контролне кутије испразни.
4. Приликом рада на управљачу, као што су волан, англијске полуге, стуб управљача итд. поставите управљач у средњи положај.
5. Приликом скидања волана, поставите управљач у средњи положај тако да приликом накнадног склапања спречите оштећење склопа контаката.
6. Ако се ваздушни јастук активира у хитним случајевима, мора се заменити не само сам ваздушни јастук, већ и контролна јединица.
7. Управљач ваздушних јастука може да се замени само другим воланом који је одобрио Опел.
8. Ако се ваздушни јастук може уклонити, мора се поставити меком страном нагоре.
9. Мекану страну ваздушног јастука треба чистити само пешкиром навлаженим водом или средством за чишћење које препоручује Опел.
10. Пре постављања ваздушног јастука, проверите да ли је батерија искључена и затворена и да ли је контакт искључен.
Након искључивања батерије, одређени меморијски уређаји морају бити репрограмирани. Ово се односи на електричне прозоре, сат и радио кодирање.
Упутство. Следећи опис рада само указује на уклањање и уградњу делова потребних за уклањање управљача.
Уклањање и уградња склопа ваздушног јастука
1. Искључите кабл за уземљење са батерије и сачекајте један минут. Кондензатор контролне кутије треба да се испразни.

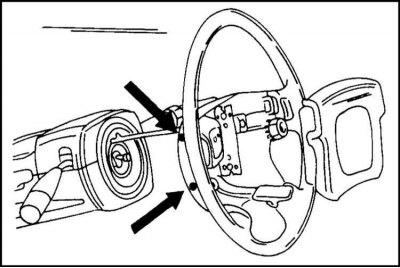

2. Уклоните четири завртња на страни волана и уклоните склоп ваздушног јастука. Два од четири вијка су приказана на илустрацији. Друга два су на супротној страни. На илустрацији, волан је уклоњен.
3. Искључите утикач склопа ваздушног јастука.
Ваздушни јастук се поставља обрнутим редоследом од уклањања.

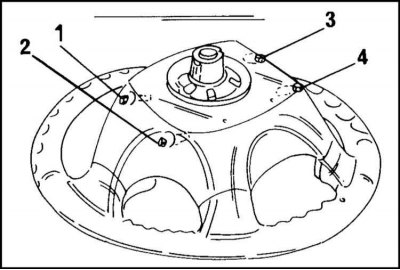

1. Затегните завртње на 8 Нм. У овом случају, прво затегните два вијка на једној страни, а затим два вијка на другој страни, односно посматра се редослед који одговара нумерацији на илустрацији.
Уклањање и уградња контактног чвора
1. Искључите кабл за уземљење са батерије и сачекајте један минут.
2. Уклоните склоп ваздушног јастука као што је горе описано.
3. Уклоните волан као што је горе описано.

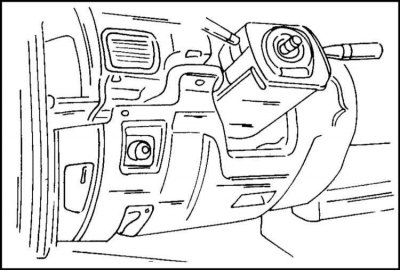

4. Уклоните шест вијака и доњи поклопац инструмент табле приказан на слици.
5. Уклоните шест вијака и уклоните поклопац стуба управљача.
6. Одспојите утикач склопа комбинованог прекидача и контакта.
7. Уклоните четири завртња и уклоните склоп контаката са стуба управљача.
8. Приликом инсталирања, поставите контактни чвор тачно на средњи положај. Да бисте то урадили, окрените калем за пуни обрт у смеру казаљке на сату, а затим за 2,5 обртаја у супротном смеру тако да се две ознаке поклопе. Приликом постављања проверите да ли је управљач у средњем положају.
9. Остали радови се обављају обрнутим редоследом од уклањања. Монтажа волана је описана у посебном пододељку.

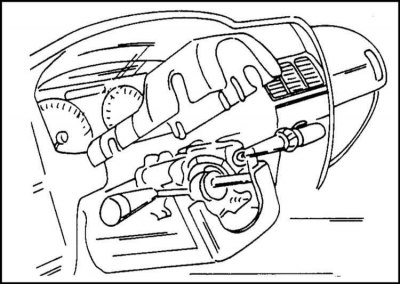

10. Инсталирајте делове поклопца облоге волана као што је приказано и причврстите их са шест вијака.
11. На крају повежите батерију. Нико не би требало да буде у ауту у исто време.
