2. Уклоните вакуум пумпу (види релевантно поглавље).
3. Аутомобили са климом. Искључите компресор клима уређаја и причврстите га за тело без одвајања црева.
4. Уклоните затезач клинастог ремена помоћног погона (види релевантно поглавље).
5. Одвојите црево за појачани ваздух од интеркулера и доњег дела усисне гране.
6. Извуците из батерије терминала жице "масе" (-) и позитивних капацитета и извадите батерију.

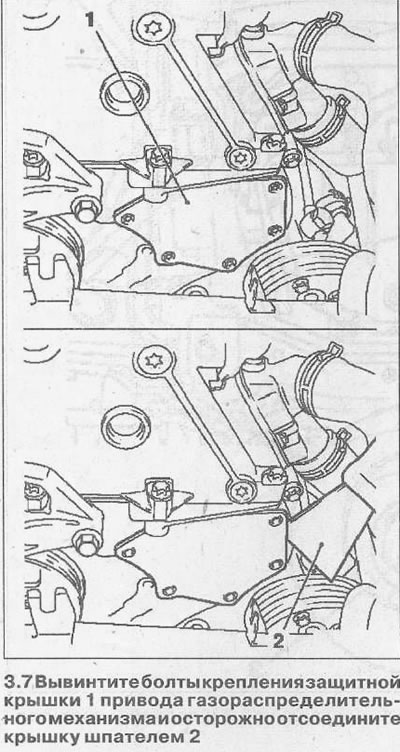

7. Одврните завртње који причвршћују заштитни поклопац 1 разводног зупчаника и пажљиво одвојите поклопац помоћу лопатице 2 (погледајте илустрацију).
Пажња! Заштитни поклопац разводног зупчаника треба пажљиво уклонити, избегавајући деформацију. У супротном, то може довести до његовог цурења.
8. Окрените радилицу у смеру ротације мотора помоћу завртња за причвршћивање пригушивача вибрација на ременици тако да ознака 3 "ТДЦ клипни цилиндар бр. 1" на пригушивачу вибрација буде постављена насупрот ознаке 2 на задњем поклопцу погон разводног механизма (погледајте илустрацију). У овом положају клипа, брегасти осовине 1 су окренути нагоре.

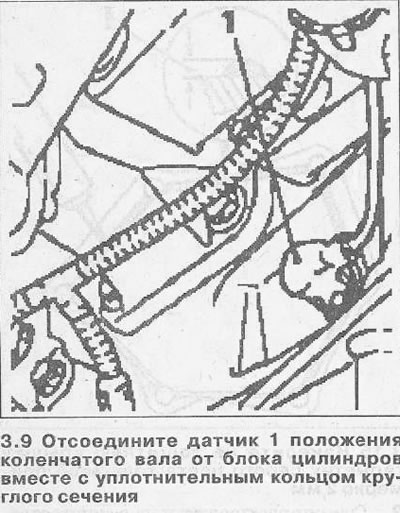

9. Одвојите сензор положаја радилице 1 од блока цилиндра заједно са О-прстеном (погледајте илустрацију).

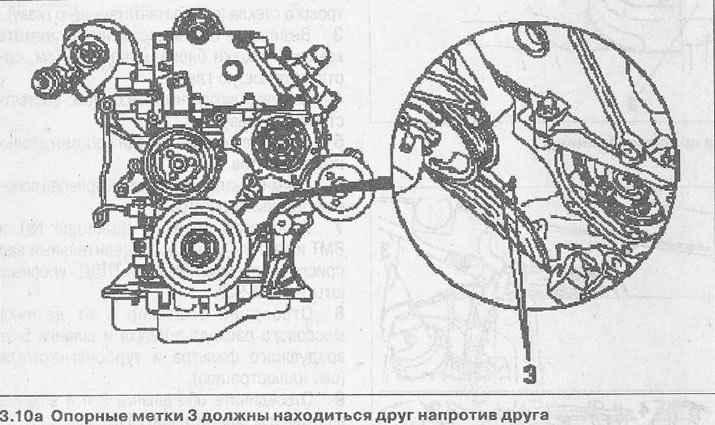

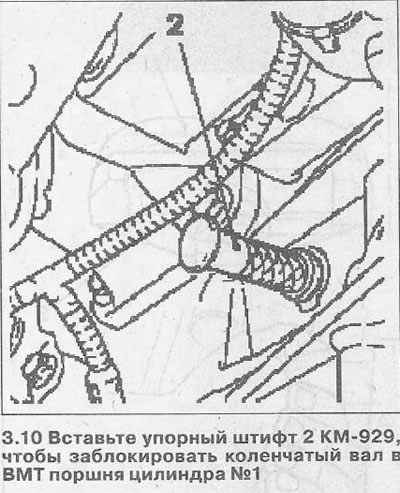

10. Уметните потисну осовину 2 КМ-929 у отвор сензора положаја радилице да бисте закључали радилицу у ТДЦ клипа цилиндра бр. 1 (погледајте илустрацију). Ако је потребно, пажљиво окрените радилицу у смеру ротације мотора док зауставни клин не уђе у одговарајући отвор. Након фиксирања радилице, референтне ознаке 3 треба да се налазе једна наспрам друге (погледајте илустрацију 3.10а).

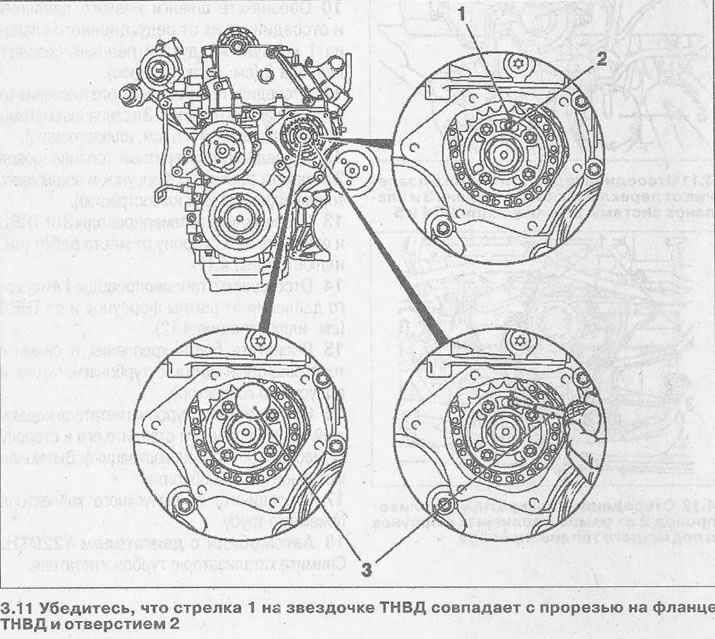

11. Уверите се да се стрелица 1 на ланчанику пумпе за убризгавање горива поклапа са прорезом на прирубници пумпе за убризгавање горива и рупом 2 (погледајте илустрацију).
12. Поправите пумпу за убризгавање горива у овом положају тако што ћете убацити запорни клин 3 у отвор 2 KM-927 (видети илустрацију 3.11).
Пажња! Ако зауставни клин не уђе у отвор, поновите уградњу клипа цилиндра бр. 1 у ТДЦ.

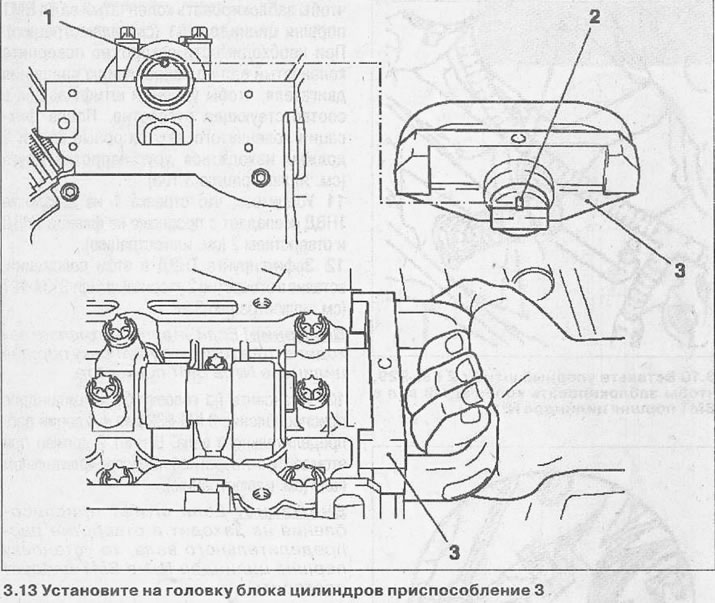

13. Инсталирајте алат 3 на главу цилиндра KM-932 за фиксирање брегастог вратила. Пин 2 треба да уђе у рупу 1 на брегастом вратилу (погледајте илустрацију).
Пажња! Ако клин уређаја не уђе у отвор брегастог вратила, онда треба поновити уградњу клипа цилиндра бр. 1 на ТДЦ.
14. Уклоните потисне клинове, очистите заптивне површине заштитног поклопца и разводног погона и обришите их чистом крпом која не оставља длачице.

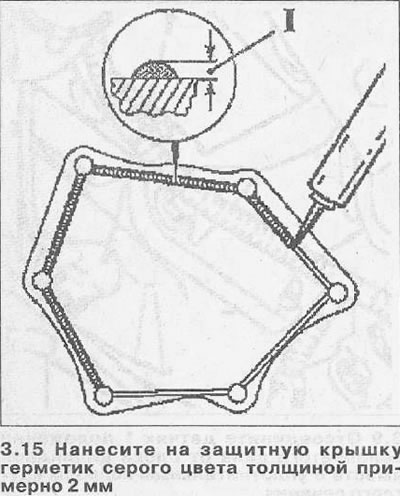

15. Нанесите приближно 2 мм сивог заптивача на заштитни поклопац, поставите поклопац и причврстите га вијцима до момента затезања од 6 Нм (погледајте илустрацију).
Пажња! Након наношења заптивача на заштитни поклопац, треба га вратити на место најкасније 10 минута касније.
16. Поставите на место сензор положаја коленчатого вала, замењујући га претходно о-прстен кружног пресека на ново. Тренутак пооштравања сензора износи 8 Nm.
17. Повежите црево за појачани ваздух на интеркулер и доњи део усисне гране.
18. Замените батерију и повежите жице за напајање.
19. Инсталирајте затезач клинастог ремена и А/Ц компресор, ако су у опреми.
20. Инсталирајте вакуум пумпу и поклопац главе цилиндра.
