Поклопац главе цилиндра — уклањање и уградња (Opel Omega B2)

Уклањање

1. Одвојите негативни (-) терминал са батерије.

2. Скините заштитни поклопац са мотора и одвојите црево за вентилацију кућишта радилице са поклопца главе цилиндра.

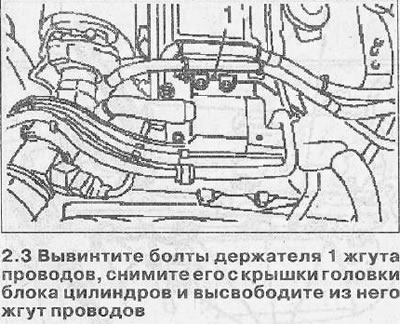

3. Одврните завртње држача 1 кабелског свежња, уклоните га са поклопца главе цилиндра и ослободите сноп каблова из њега (погледајте илустрацију).



Текст копиран са онлајн ресурса OpelBook

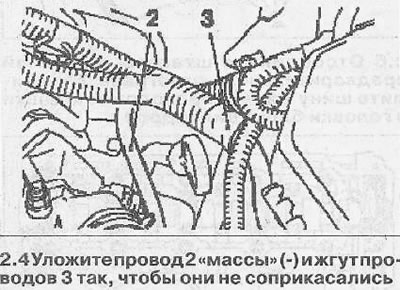

4. Одвојите терминал жице позитивног потенцијала од терминала батерије и положите жицу за уземљење 2 (-) и сноп жица 3 тако да се не додирују (погледајте илустрацију).

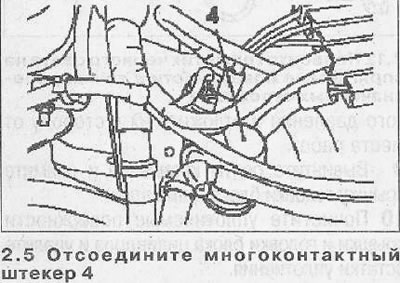

5. Искључите вишепински утикач 4 (погледајте илустрацију).

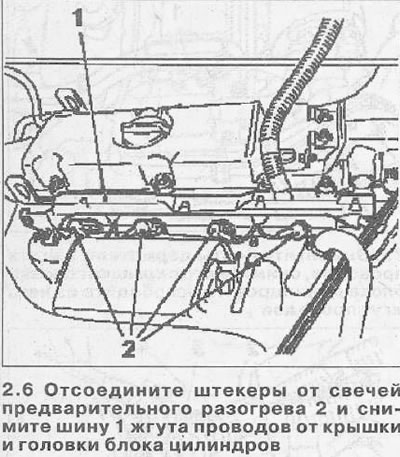

6. Одвојите утикаче са утикача за предгревање 2 и уклоните сабирницу 1 снопа каблова са поклопца и главе цилиндра (погледајте илустрацију).

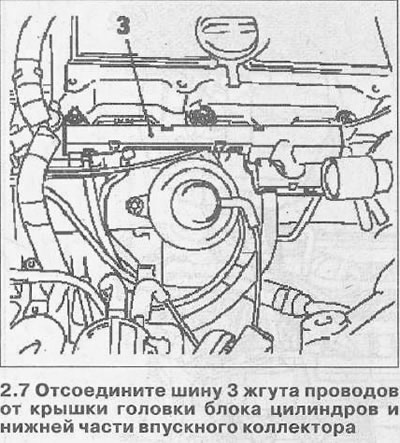

7. Одвојите сабирницу 3 снопа каблова од поклопца главе цилиндра и доњег дела усисне гране, одспојите утикаче ако је потребно (погледајте илустрацију).



8. Одвојите водове за гориво и црева ниског притиска са поклопца главе цилиндра и оставите их по страни од радног простора.

9. Одврните монтажне завртње и скините поклопац главе цилиндра.

10. Очистите заптивне површине поклопца и главе цилиндра и уклоните остатке заптивача.

Инсталација

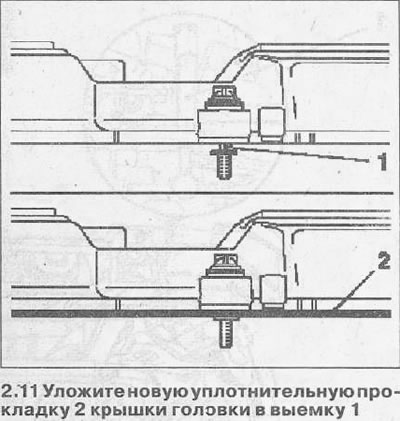

11. Поставите нову заптивну заптивку 2 на поклопац главе. Заптивка се поставља у удубљење 1 (погледајте илустрацију).

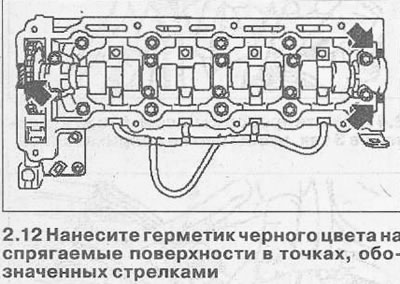

12. Нанесите црни заптивач на површине које се спајају на местима означеним стрелицама (погледајте илустрацију).





13. Поставите поклопац на главу цилиндра и затегните монтажне завртње силом од 8 Нм.

14. Причврстите водове за гориво и црева ниског притиска на поклопац главе цилиндра.

15. Повежите држач свежња каблова са поклопцем главе цилиндра.

16. Причврстите сабирницу свежња каблова за доњи део усисне гране и поклопац главе цилиндра, поново спојите утикаче ако су искључени.

17. Повежите конекторе свећица за грејање и уверите се да су добро постављени.

18. Повежите позитивне и негативне терминале потенцијала.

19. Повежите црево за вентилацију кућишта радилице са поклопцем главе цилиндра и затворите мотор заштитним поклопцем.
