2. După scoaterea suportului de pe mașină, așa cum este descris în Secțiunea 3, fixați-l prinzând suportul scurt al axului într-o menghină.
3. Instalați un compresor de arcuri adecvat pe inelele de arc. Aceste dispozitive pot fi găsite la majoritatea magazinelor de accesorii auto. Strângeți compresorul până când toată tensiunea din arc este eliberată și apoi, ca măsură de precauție suplimentară, strângeți cureaua sau lanțul în jurul compresorului (foto).

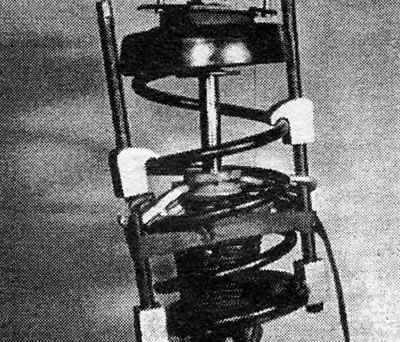

Foto 5.3 Arc elicoidal al lonjeroanei cu compresor și curea.
4. Deșurubați și scoateți piulița axului lonjeroanei superioare și scoateți suportul superior (foto).

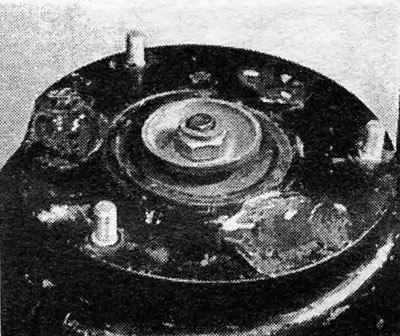

Foto 5.4A Placă de susținere superioară a rack-ului.

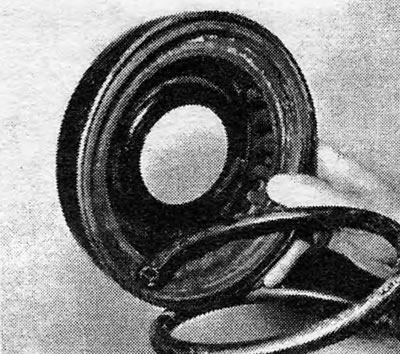

Foto 5.4B Scaunul superior al arcului lonjeroanei.
5. Scoateți scaunul superior al arcului. Rețineți rulmentul detașabil. Scoateți șaiba de împingere și opritorul de revenire al arcului (foto).

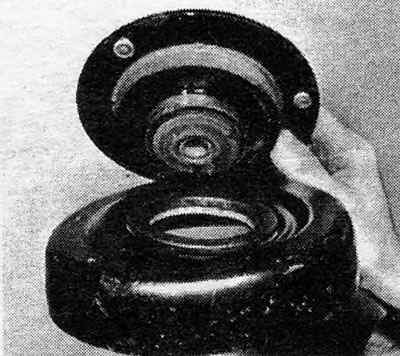

Foto 5.5A Demontarea plăcii de susținere a amortizorului de pe scaunul superior al arcului.

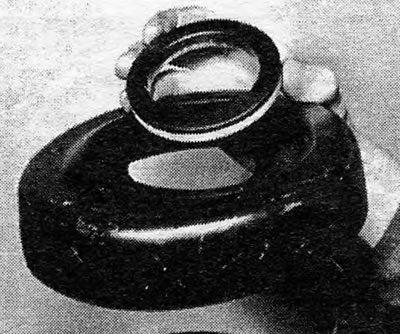

Foto 5.5B Rulment superior al amortizorului.

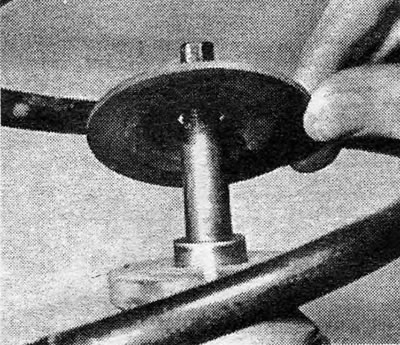

Foto 5.5C Placă de împingere a amortizorului și opritor de revenire a arcului.
6. Eliberați cu grijă tensiunea arcului deșurubând uniform piulițele compresorului.
7. Scoateți compresorul și arcul elicoidal (foto).

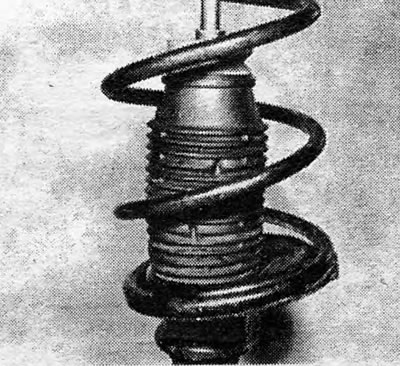

Foto 5.7 Burduful suportului.
8. Scoateți burdufurile amortizorului.
9. Deșurubați piulița de la capătul superior al suportului. Această piuliță este foarte strânsă și s-ar putea să vă fie mai ușor să o strângeți într-o menghină și să deșurubați suportul de pe ea folosind o tijă lungă, așa cum se arată (foto).

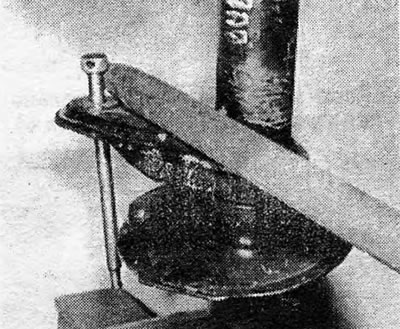

Foto 5.9A Metodă de deșurubare a piuliței lonjeroanelor.

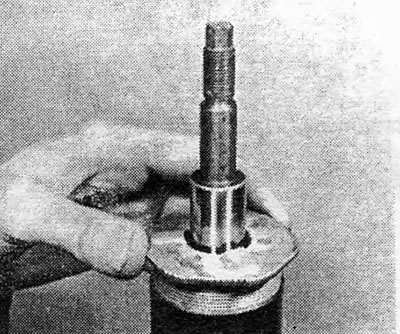

Foto 5.9B Scoaterea piuliței cremalierei.
10. Scoateți cartușul amortizorului hidraulic și aruncați-l (foto).

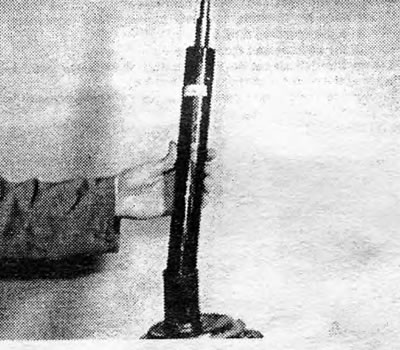

Foto 5.10 Scoaterea cartușului rack-ului.
11. Asamblați prin introducerea noului cartuș și strângerea piuliței la valoarea de cuplu specificată.
12. Reinstalați burduful și dopul.
13. Instalați arcul elicoidal astfel încât capătul spiralei sale inferioare să fie poziționat corect în canalul scaunului (Figura 10.4).

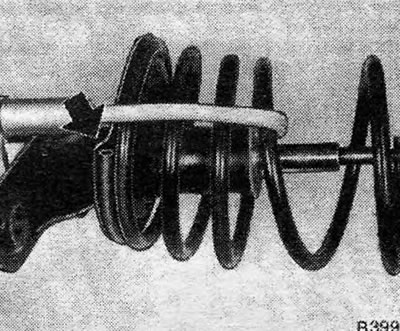

Figura 10.4. Instalarea spiralei inferioare a arcului amortizorului: Săgeata arată poziția corectă a arcului.
14. Instalați compresorul și comprimați arcul suficient pentru a permite instalarea suportului superior.
15. Instalați suportul superior cu rulmentul. Asigurați-vă că rulmentul este instalat corect și instalați șaibele de fixare așa cum se arată (Figura 10.5).

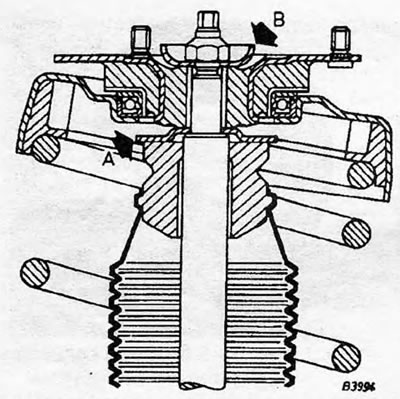

Figura 10.5. Partea superioară a lonjeroanelor suspensiei față în secțiune: A și B - Plăcuțe de fixare a rulmenților
16. În timp ce strângeți piulița de fixare la cuplul specificat, țineți axul suportului pentru a-l împiedica să se rotească.
17. Eliberați cu grijă compresorul de arc și scoateți-l.
