Külső burkolat
Figyelem! A beszereléshez új vízszivattyú és szervokormány-szivattyú szíjtárcsa rögzítőcsavarjaira lesz szükség.
Eltávolítás
1. Távolítsa el a többkamrás levegőbeszívó rendszer akkumulátoregységét (lásd a vonatkozó részt).
2. Távolítsa el az elülső segédlevegő-ellátó rendszer csatlakozó csövét (lásd a vonatkozó részt).
3. Távolítsa el a segédhajtószíjat (lásd a vonatkozó részt), miután előzőleg megjelölte rajta a forgásirányt, hogy a szíj helyesen elhelyezhető legyen a beszerelés során.

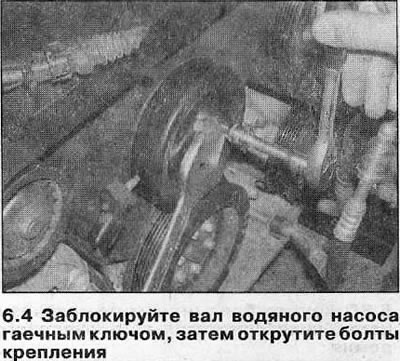

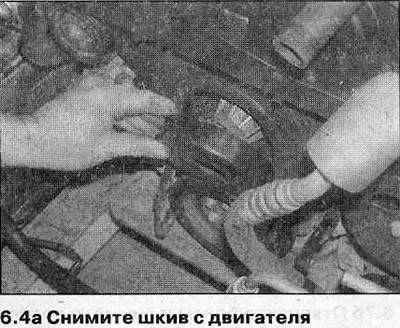

4. Lazítsa meg és távolítsa el a vízszivattyú tárcsa rögzítőcsavarjait, és rögzítse a szivattyú tengelyét egy kulccsal. Távolítsa el a szíjtárcsát, és dobja ki a csavarokat - ki kell cserélni (lásd az illusztrációkat).

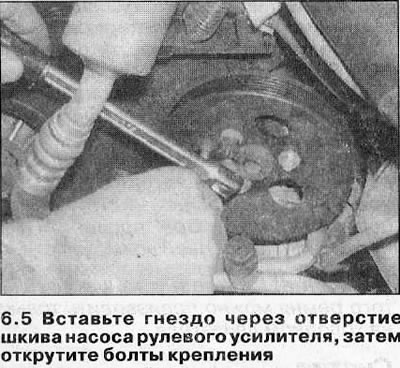

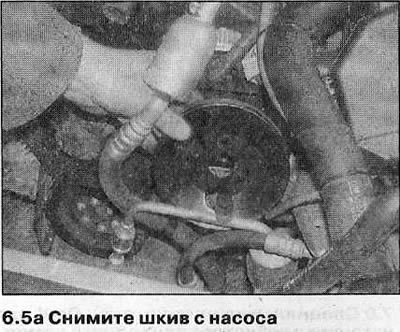

5. Dugja be az aljzatot a hosszabbító rúddal a szervokormány-szivattyú szíjtárcsájának egyik furatán keresztül, és szerelje fel a szivattyú rögzítőcsavarjára az alkatrész rögzítéséhez. Lazítsa meg a szíjtárcsa rögzítőcsavarjait, és vegye le a szíjtárcsát, ügyelve annak tájolására (lásd az illusztrációkat). Dobja el a csavarokat - ki kell cserélni.
6. Válassza le a jobb oldali hengerfej kopogásérzékelő vezetékcsatlakozóját, és válassza le a vezérműszíj-burkolatról.

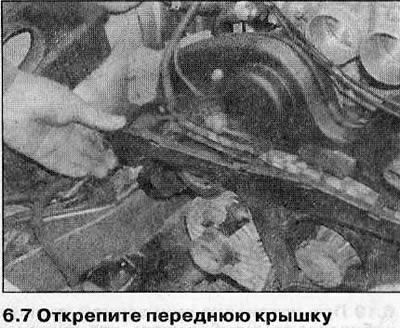

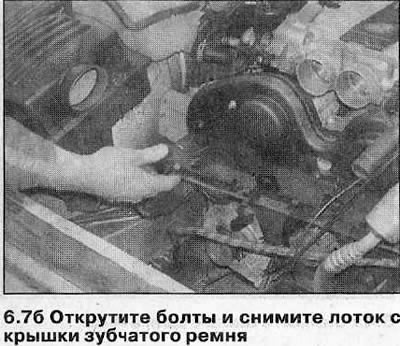

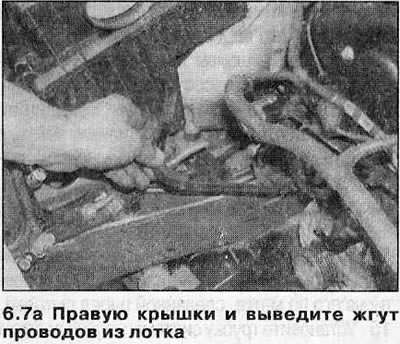

7. Akassza le a fedelet a vezérműszíj burkolattal szemben elhelyezkedő kábelköteg-tartó tálca elülső és jobb széléről. Válassza le az EGR-szelep vezetékcsatlakozóját, és távolítsa el a kábelköteget a vezérműszíj-burkolattól, majd távolítsa el a rögzítőcsavarokat és a tálcát a vezérműszíj-burkolatról (lásd az illusztrációkat).

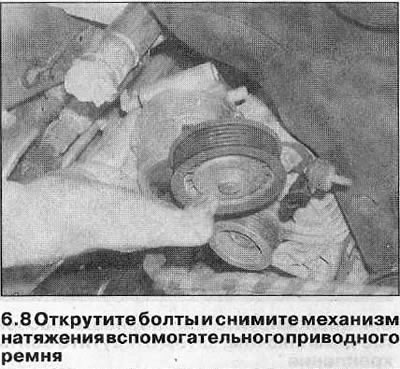

8. Lazítsa meg a rögzítőcsavarokat, és távolítsa el a segédhajtószíj-feszítő egységet a jobb oldali hengerfejről (lásd az illusztrációt).

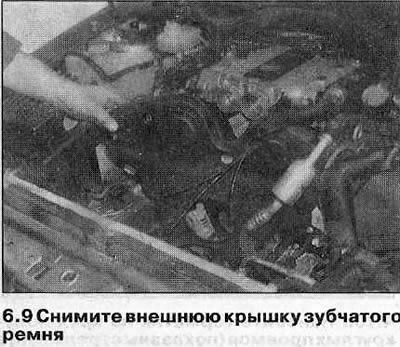

9. Csavarja ki a rögzítőcsavarokat, majd távolítsa el a külső szíjburkolatot a tömítéssel együtt (lásd az illusztrációt).
Telepítés
10. Helyezze a tömítést a fedélbe, és rögzítse egy kis mennyiségű speciális ragasztóval (Az Opel a 08 983 341-es összetétel használatát javasolja). Szerelje fel a fedelet a motorra, és húzza meg a rögzítőcsavarokat a Műszaki adatokban megadott nyomatékkal.
11. Szerelje be a segédhajtószíj-feszítőt, és húzza meg a rögzítőcsavarokat a megadott meghúzási nyomatékkal Műszaki adatok.
12. Szerelje fel a kábelköteg tartótálcát a fedélre, és húzza meg szorosan a rögzítőcsavarokat. Helyezze a vezetékeket a tálcába, majd rögzítse annak elülső és jobb oldali fedelét.
13. Szerelje fel a meghajtó szíjtárcsákat a vízszivattyúra és a szervokormány-szivattyúra, majd szereljen be új rögzítőcsavarokat. Húzza meg a csavarokat a kívánt nyomatékkal (lásd: Műszaki adatok), majd egymás után fordítsa el őket a sarkoknál (lásd: Műszaki adatok). Ehhez a pontosság érdekében saroksablon használata javasolt.
14. Szerelje be a segédhajtószíjat (lásd a vonatkozó részt), az eltávolítás előtt készült jelzésnek megfelelően tájoljuk.
15. Szerelje be a levegőellátó csövet és az akkumulátort (lásd a vonatkozó részeket).
Belső fedél
Eltávolítás
16. Távolítsa el a vezérműszíjat (lásd a 7. fejezetet).
17. Távolítsa el a vezérműtengely lánckerekeit, a vezérműszíj-feszítőtárcsát/felső futógörgő egységet és az alsó feszítőgörgőt (lásd a 8. fejezetet).
18. Ürítse le a hűtőrendszert és vegye ki a vízszivattyút (lásd a vonatkozó részeket).

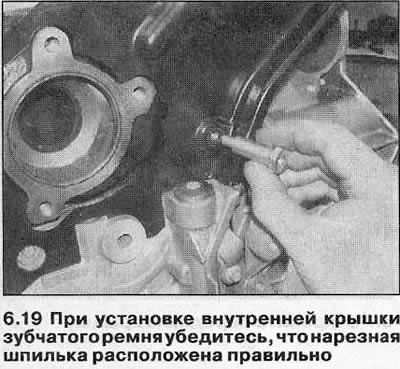

19. Távolítsa el a rögzítőcsavarokat, megjelölve a menetes csap helyét, és távolítsa el a belső burkolatot a motorról (lásd az illusztrációt).
Telepítés
20. Szerelje fel a fedelet a motorra, és húzza meg a rögzítőcsavarokat és a menetes csapot a megadott meghúzási nyomatékkal Műszaki adatok.
21. Szerelje be a vízszivattyút (lásd a vonatkozó részt).
22. Szerelje be a feszítőgörgőt, a feszítőegységet, a vezérműtengely lánckerekeit és a főtengely lánckereket (lásd a 8. fejezetet), majd szerelje be a vezérműszíjat (7. fejezet).
23. Végül töltse fel a hűtőrendszert (lásd a vonatkozó részt).
