Upozorenja:
- Prilikom sastavljanja podmažite sve površine koje se trljaju (na primjer, ležajevi, klipovi, ljuske ležajeva itd.) s čistim motornim uljem.
- Prilikom sastavljanja, prethodno uklonjene dijelove ugradite na njihova originalna mjesta i u isti položaj.
- Spriječite kontakt magnetskih materijala sa zubima rotora senzora kuta radilice, zamašnjakom ili pogonskom pločom i stražnjom pločom.
Provjera bloka cilindra
Uklonite preostali brtveni materijal s bloka motora.
Očistite blok cilindra četkom i otapalom.

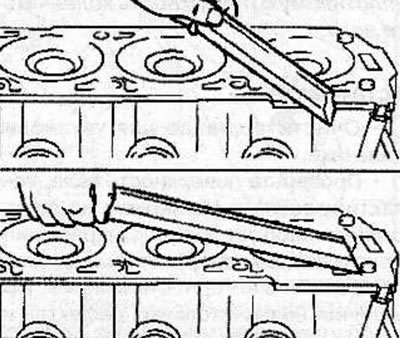

Pomoću metalnog ravnala i mjernog listića provjerite ravnost dodirne površine bloka cilindra u nekoliko smjerova.
Provjera izbočenja klipa

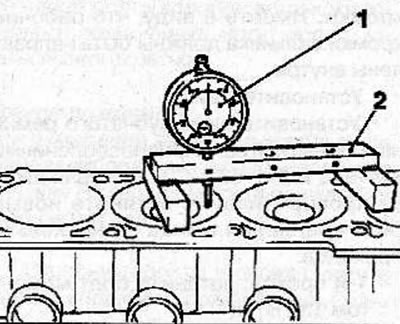

Ugradite mjerne blokove KM-301 (2) s pokazivačem u obliku strelice MKM-571-V (1) na spojnu površinu bloka cilindra. Postavite mjerni vrh pokazivača u obliku pokazivača na spojnu površinu bloka cilindra, a pokazivač indikatora na 0.
Pomaknite mjerni vrh kazaljke indikatora na dno klipa i pomoću skale odredite izbočinu klipa.
Dopuštena izbočina klipa: 0,4 mm.
