Svi modeli.
1. Konzola za kontrolu ventila obično se uklanja tijekom demontaže motora, mjenjača ili pogonskog vratila, a ovdje opisane operacije imaju za cilj upravo postizanje te svrhe. Međutim, ako uklanjate nosač radi zamjene ili popravka, prvo morate odvojiti upravljački nosač od njega odvrtanjem odgovarajućih vijaka.
2. Podignite prednji dio automobila i uklonite kotač.
3. Odvojite šipku stabilizatora od upravljačkog nosača odvrtanjem matica na spojnici na kraju šipke.
Podrška za kratki tip - 1.3, 1.6 osim GLS-a
4. Odvrnite dva manja vijka koji pričvršćuju nosač na podvozje (fotografija).

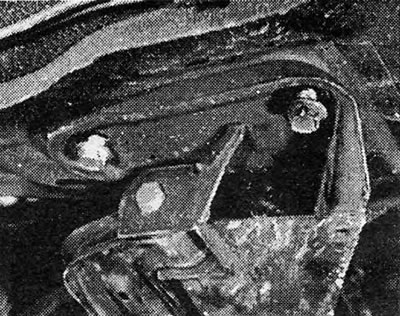

Fotografija 9.4 Manji vijci nosača upravljačke ploče su odvrnuti.
5. Odvrnite veći vijak s donje strane gdje se nalazi u sredini, ali ga nemojte uklanjati.
6. Nosač se nalazi na tiplu za pozicioniranje i sada će vam trebati izvlakač da biste ga uklonili.
7. Prikladan alat može se izraditi modificiranjem izvlakača s dva kraka kao što je prikazano (fotografija). Važan detalj je oblik glava sidrenih vijaka, koje se moraju umetnuti u male pravokutne udubine smještene na dnu nosača. Zatim ih je potrebno okrenuti za 90 stupnjeva kako bi se osigurala pouzdana podrška za alat (fotografija).

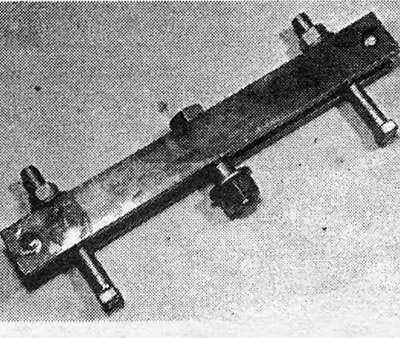

Fotografija 9.7A Alat za uklanjanje nosača upravljačke ploče.

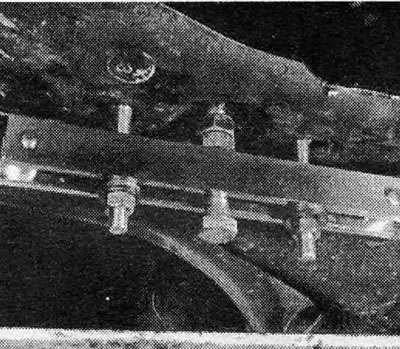

Fotografija 9.7B Uklanjanje nosača upravljačke ploče.
8. Ako se vijak za izvlačenje sada nalazi nasuprot glave većeg potpornog vijka i zategnete ga, to će uzrokovati da potpora iskoči s tiple i visi na djelomično odvrnutom središnjem vijku (fotografija).

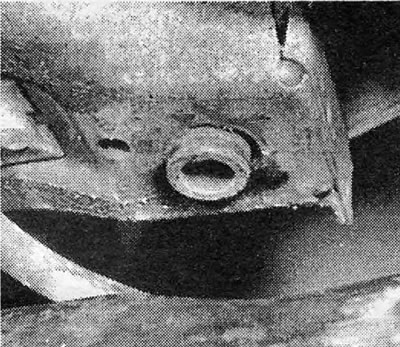

Fotografija 9.8 Pozicionirajte klin nosača kratkog upravljačkog nosača.
9. Uklonite središnji vijak i spustite nosač (fotografija).

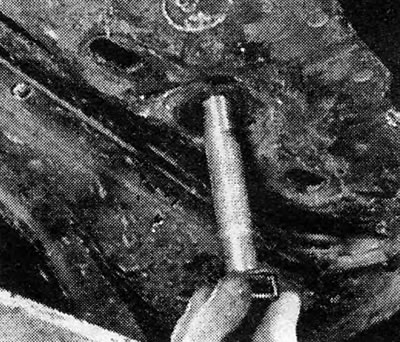

Fotografija 9.9 Uklanjanje vijka za montažu nosača velikog upravljačkog elementa.
10. Sastavljanje se provodi obrnutim redoslijedom, ali sve navojne rupe na dnu moraju se očistiti od stare smjese koja blokira navoje. Uvijek koristite nove vijke koji su već tretirani sredstvom za osiguranje navoja.
11. Zategnite potporne vijke na navedenu vrijednost momenta (fotografija).

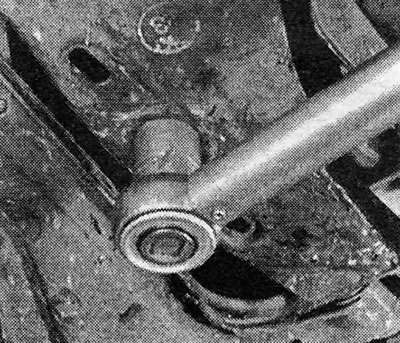

Fotografija 9.11 Zatezanje većeg vijka za montažu nosača upravljačke ploče na navedenu vrijednost momenta.
Dugačka podrška - 1.6 GLS i 1.8.
12. Na ovim modelima nosač upravljačkog nosača pričvršćen je sa šest vijaka i nije smješten na tiplu kao kratki tip nosača o kojem smo upravo govorili (fotografija).

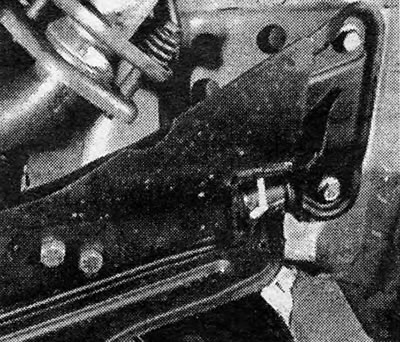

Fotografija 9.12A Vijci za potporu središnjeg i stražnjeg nosača upravljačke ploče (dugi tip).

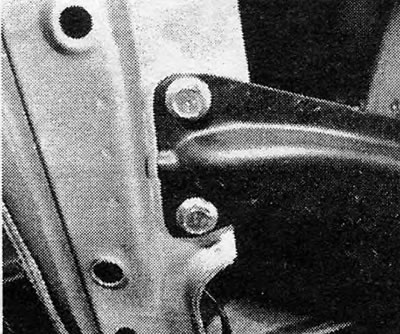

Fotografija 9.12B Prednji vijci na nosaču upravljačke konzole (dugi tip).
13. Osim toga, i činjenice da vam ne trebaju nikakvi posebni alati, postupci uklanjanja i ugradnje slični su onima koji su upravo opisani; ali prije uklanjanja nosača, skicirajte položaje nosača sprijeda i straga kako biste osigurali pravilnu montažu kasnije.
14. Navoje vijaka treba očistiti i podmazati svježim sredstvom za osiguranje navoja prije nego što se mogu zategnuti na navedene vrijednosti momenta.

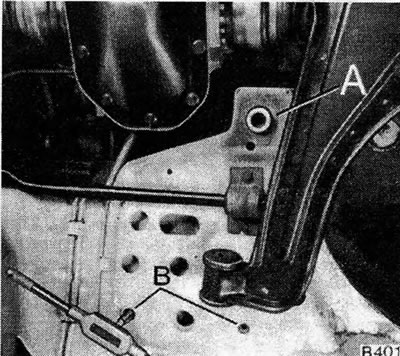

Slika 10.11. Ugradnja nosača upravljačke ploče ovjesa: A - Pričvrsni tipl.; B - Čišćenje navojnih rupa na vijcima za pričvršćivanje.
