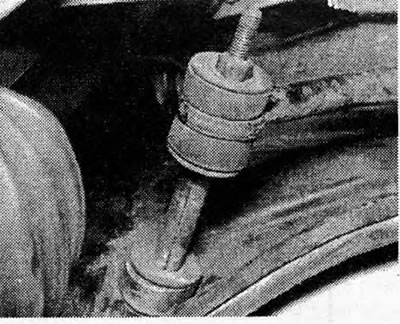

Slika 10.1 Karika kraja prednje šipke protiv prevrtanja.
2. Otpustite oslonac kontrolnog nosača od tijela kako je naznačeno u prethodnom odjeljku. Nemojte ga potpuno ukloniti, već ga ostavite da visi na središnjem vijku. To će osigurati dovoljno slobodnog prostora za uklanjanje šipke protiv prevrtanja u stranu nakon što se stezaljke šipke oslobode s dna trupa.
3. Ponovno sastavite obrnutim redoslijedom, ali slijedite postupak opisan za potporne vijke u prethodnom odjeljku.
4. Zategnite maticu poluge za zaštitu od kotrljanja dok se ne postigne specificirana kompresija gumene podloške, kao što je prikazano na sl. 10.12.

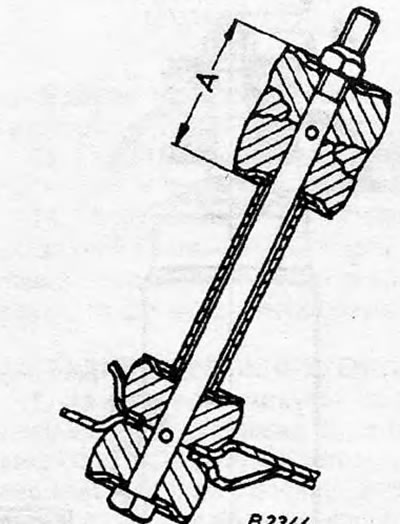

Riža. 10.12. Krajnja spona prednje poluge za zaštitu od prevrtanja:A=38,0 mm (1,5 d).
