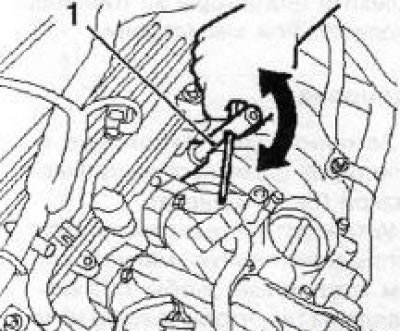

14.1а Инсталирайте инструмента KM6360 (1) и чрез плавно завъртане на инжектора разхлабете прилягането му в уплътнението на главата на цилиндъра (двигател Z22YH)

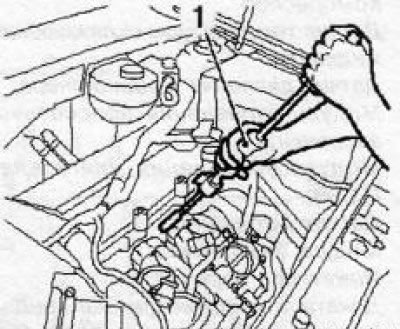

14.1b С помощта на инструмент KM-328-B (1) отстранете инжектора от главата на цилиндъра (двигател Z22YH)
Оттегляне
2. Изключете проводника от отрицателната клема на акумулатора и свалете капака на двигателя.
3. Разкачете и отстранете всмукателния канал от въздушния филтър към дроселната клапа и освободете налягането в горивната система.
4. Повдигнете колата на асансьор и разкачете кабелните конектори на следните сензори и устройства:
- Посткаталитична ламбда сонда;
- Сензор за налягане на маслото в двигателя;
- Сензор за положение на коляновия вал;
- Сензор за нивото на маслото;
5. Спуснете автомобила върху колелата му.
6. Изключете кабелния конектор на сензора за положение на разпределителния вал и изключете заземяващия кабел от генератора.
7. Разкачете горивния тръбопровод от разпределителния тръбопровод за гориво с помощта на специалния инструмент Hazet 4501-1 (вижте илюстрацията). Когато изключвате тръбопровода, покрийте съединителя с парцал, за да предотвратите пръскане на гориво, след това затворете маркуча за гориво с щепсел и го оставете настрани.

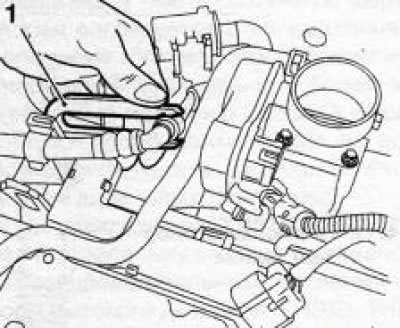

14.7 Откачване на горивопровода с помощта на специалния инструмент (1)
8. Изключете кабелните конектори на следните сензори и устройства:
- Компресор;
- Сензор за температура на охлаждащата течност;
- Сензор за налягане на климатика;
- Модул за управление на дросела;
- Контролен модул на двигателя (ECM);
- Сензор за детонация;
- Модул за запалване;
- инжектор за впръскване;
- Предкаталитична ламбда сонда.
9. Извийте 2 фиксиращи болта (вижте sopr. илюстрация) и извадете гориворазпределителната магистрала заедно с инжекторите от двигателя.

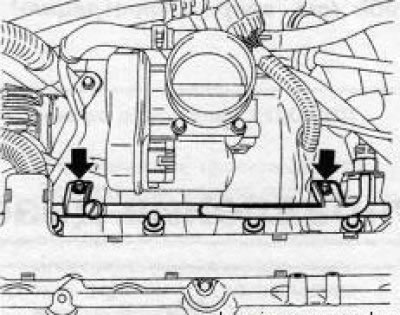

14.9 Закрепващи болтове (стрелка)
10. Алтернативно отстранете заключващите скоби (вижте sopr. илюстрация) и отстранете инжекторите от тръбопровода за разпределение на горивото.
14.10 Прикрепване на инжекторите (2) към тръбопровода за разпределение на горивото (3): 1. Заключваща скоба; 4. Уплътнения
Инсталиране
11. Сменете О-пръстените на инжекторите и ги смажете със силиконова грес (бяла).
12. Поставете инжекторите на магистралата за разпределение на горивото, като в същото време трябва да поставите заключващи скоби, така че издатината на инжектора да влезе в жлеба на скобата (вижте илюстрацията).

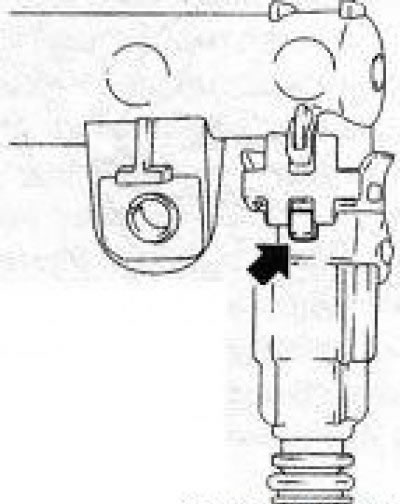

14.12 Поставяне на задържащата скоба
13. Поставете магистрала за разпределение на горивото и затегнете нейното закрепване с необходимото усилие.
14. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
