Poznámka: Generátor je možné testovať na vozidle alebo po jeho demontáži.
Bezpečnostné opatrenia
Pri testovaní generátora dodržiavajte nasledujúce bezpečnostné opatrenia:
- Záporný pól batérie, generátora a regulátora napätia musí byť zhodný.
- Zabráňte prevádzke generátora s otvoreným elektrickým obvodom.
- Odstráňte skraty medzi svorkami generátora a regulátora napätia.
- Pri pripájaní generátora nezamieňajte polaritu.
Kontrola regulátora napätia
Účelom tohto testu je overiť, či elektronický regulátor napätia udržiava generované napätie na požadovanej úrovni.
Pripojte voltmeter na svorku L generátora a uzemnenie, potom naštartujte motor a nechajte ho bežať na približne 3000 otáčkach za minútu.
Vypnite všetky elektrické spotrebiče.
Skontrolujte napätie zobrazené voltmetrom. Ak napätie prekročí 16 V, opravte alebo vymeňte alternátor.
Kontrola prúdu generovaného generátorom
Táto skúška určuje, či generátor produkuje prúd, ktorý zodpovedá jeho menovitému výkonu.
Pripojte voltmeter na svorku L generátora a uzemnite.
Odpojte kábel od svorky L generátora.
Zapojte ampérmeter jednosmerného prúdu 0-150 A sériovo medzi svorku L a vodič odpojený od generátora. Uistite sa, že záporný pól ampérmetra je pripojený k vodiču odpojenému od generátora.
Poznámka: Vodiče a sondy ampérmetra pripojte veľmi bezpečne, pretože obvodom bude pretekať veľký prúd.
Naštartujte motor.
Zapnite diaľkové svetlá a ventilátor kúrenia na maximálne prúdenie vzduchu. Krátko zvýšte otáčky motora na 3000 min - 1 a odčítajte hodnoty na prístrojoch, pričom ampérmeter bude ukazovať prúd generovaný generátorom.
Poznámka: Po naštartovaní motora sa nabíjací prúd batérie veľmi rýchlo znižuje, preto je potrebné túto kontrolu vykonať veľmi rýchlo.
Hodnota ampérmetra by mala prekročiť limitnú hodnotu. Ak je hodnota prúdu menšia ako limitná hodnota a vodič pripájajúci výstup generátora je normálny, vyberte generátor z vozidla a skontrolujte ho.
Prúd generovaný generátorom: 75 A
Napätie: nie menej ako 13 V

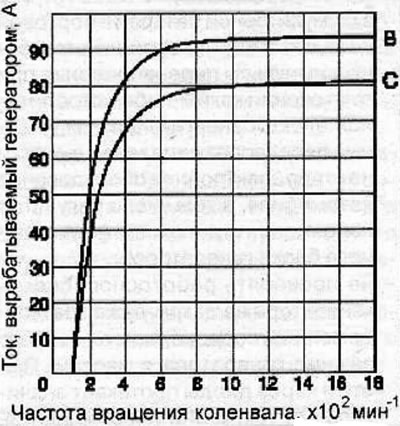

Prúd generovaný generátorom v závislosti od otáčok kľukového hriadeľa: B - generátor chladu;
C - horúci generátor.
Poznámky:
- Maximálna hodnota prúdu je uvedená na štítku pripevnenom k krytu generátora.
- Prúd produkovaný generátorom závisí od teploty a zaťaženia. Preto, aby ste dosiahli maximálnu hodnotu prúdu, čiastočne vybite batériu a najprv zapnite svetlomety vozidla s vypnutým motorom.
- Maximálnu hodnotu prúdu produkovaného generátorom nie je možné dosiahnuť, ak je teplota generátora alebo okolitého vzduchu príliš vysoká.
Po dokončení testu obmedzenia prúdu generátora nechajte motor na voľnobehu a vypnite zapaľovanie.
Odpojte kábel od záporného pólu batérie.
Odstráňte voltmeter a ampérmeter.
Pripojte kábel k svorke L generátora.
Pripojte kábel k zápornému pólu batérie.
