Преглед
1. Повуците ручну кочницу, подигните предњи део возила и уклоните предњи десни точак.
2. Уклоните поклопац главе цилиндра.
3. Окрените радилицу на вијку ременице радилице у смеру казаљке на сату док се ознака за поравнање на ременици радилице не поравна са показивачем на кућишту пумпе за уље. Да бисте олакшали окретање радилице, одврните млазнице за гориво.
4. Проверите да ли су режњеви првог цилиндра брегастог вратила усмерени нагоре. Ако су брегови окренути надоле, окрените радилицу за један пун обрт.
5. Нацртајте дијаграм мотора и нумеришите цилиндре од 1 до 4. Цилиндар Н1 је на страни зупчастог каиша. Обратите пажњу на положај сваког вентила заједно са зазором вентила. Приликом провере зазора вентила, гребен вентила који се проверава треба да буде окренут нагоре.
6. Ако су сви зазори у оквиру спецификације, поставите поклопац главе цилиндра, поставите точак и доњи део возила. Ако стварни зазор није тачан, потребно је извршити подешавање.
Подешавање
1. Окрените ременицу радилице све док режањ вентила који треба подесити не буде нагоре.

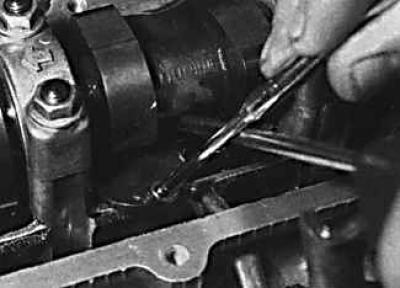

2. Окрените чашицу тапета тако да жлеб на горњој ивици потисне шипке не буде окренут ка предњем делу мотора.
3. Уметните сечиво одвијача између ивице чашице потисне шипке и основе брегастог вратила и померите чашицу потисне шипке надоле само толико да уклоните заптивку са чашице потисне шипке.

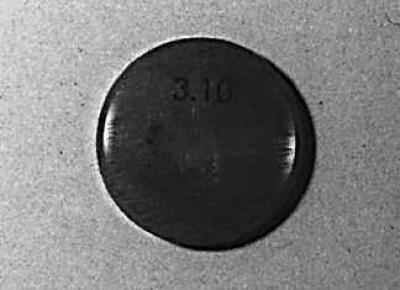

4. Очистите подлошку и измерите њену дебљину микрометром.
5. Додајте измерени зазор вентила дебљини оригиналне подлошке, а затим од резултујућег броја одузмите потребан зазор вентила. Ово ће вам дати дебљину нове потребне подлошке.
На пример
Измерени зазор вентила је 0,35 мм.
Плус дебљина оригиналне подлошке је 2,7 мм.
Једнако 3,05 мм.
Минус потребан зазор од 0,25 мм.
Потребна дебљина заптивке је 2,8 мм.
6. Узмите подлошку одговарајуће дебљине, подмажите је чистим моторним уљем и уметните је у чашицу за точење тако да ознака дебљине подлошке буде окренута надоле.
7. Подесите зазоре вентила на осталим вентилима на исти начин.
8. Окрените мотор неколико пута и поново измерите зазоре вентила.
9. Поставите поклопац главе цилиндра, поставите точак и спустите возило.
