2. Уклоните поклопце монтажних вијака (фото). Немојте уклањати два вијка са осмоугаоном главом јер повезују тело чељусти и држач.

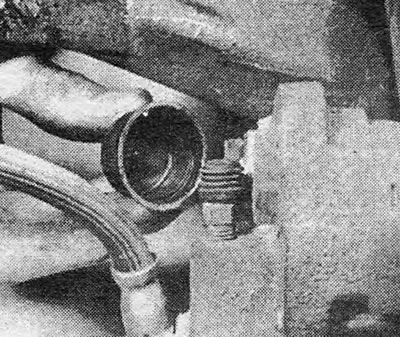

Слика 5.2 Уклоните поклопац вијка чељусти (тип GMF).
3. Одвојите цев за течност од чељусти и или је затворите гуменим прстеновима или оставите да течност исцури у посуду.
4. Користећи имбус кључ, одврните два вијка за монтажу са утичницом (фото).

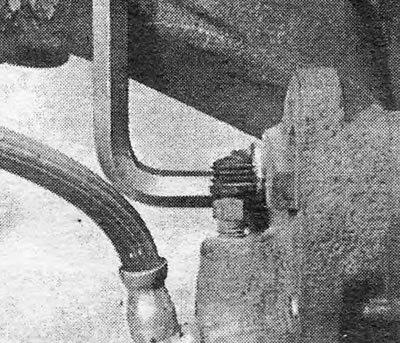

Слика 5.4 Одврните вијак чељусти (тип GMF).
5. Уклоните чељуст са машине.

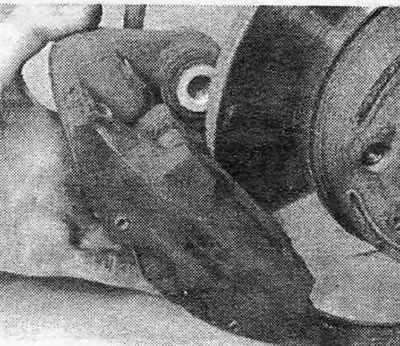

Слика 5.5 Уклањање чељусти
6. Очистите сву спољну прљавштину и уклоните јастучиће диска као што је назначено у Одељак 3.
7. Помоћу длета ослободите клизне унутрашње капице од прашине са кућишта чељусти (Пиринач. 9.13).
8. Скините поклопац клипа (Пиринач. 9.14).
9. Притискајте спољне крајеве клизних манжетни све док не буде могуће одвојити њихове капице од прашине из жлебова на манжетни и уклонити их.
10. Уклоните клизне крагне са кућишта чељусти (Пиринач. 9.15).
11. Следите кораке описане у Одељак 4, ставови 9-15.

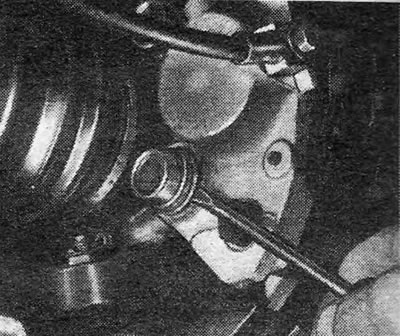

Пиринач. 9.11 — Уклањање капица вијака за причвршћивање чељусти (GMF)
12. Уградите нови пртљажник у жлеб на клипу када је клип већ делимично уметнут.

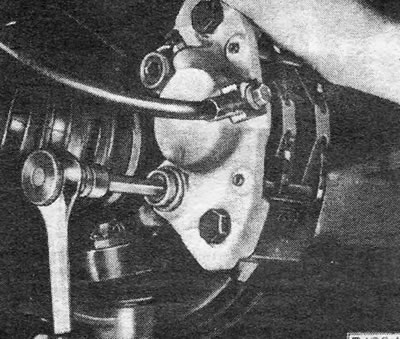

Пиринач. 9.12 — Уклањање монтажног вијка са утичницом (GMF)
13. Замените заптивне прстенове на клизним заптивкама, користећи специјално мазиво које се налази у комплету за поправку на жлебовима заптивних прстенова. Уверите се да се заптивни прстен налази у средишњем жлебу.

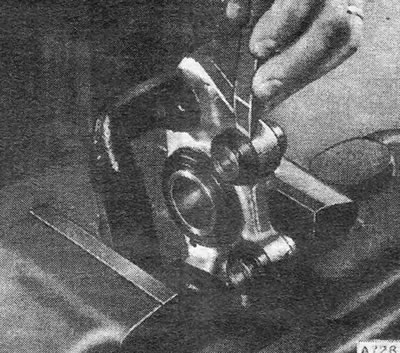

Пиринач. 9.13 — Уклањање унутрашњих поклопаца за прашину са клизних манжетни (GMF)
14. Поставите клизне крагне тако да жлеб поклопца за прашину буде окренут према носачу чељусти. Немојте гурати манжетне до краја у овој фази. Поставите нове поклопце за прашину за клизне заптивке на њихово место на чељусти. За њихову коначну монтажу користите комад цеви.

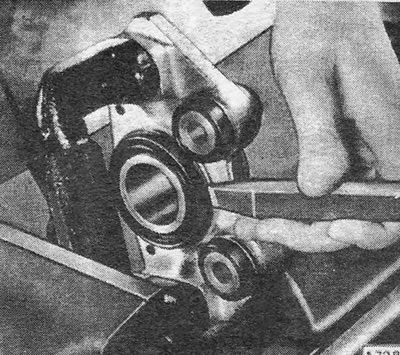

Пиринач. 9.14 — Уклањање пртљажника клипа (GMF)
15. Притисните клип до краја и причврстите пртљажник за кућиште, постављајући га на место помоћу комада одговарајуће цеви.

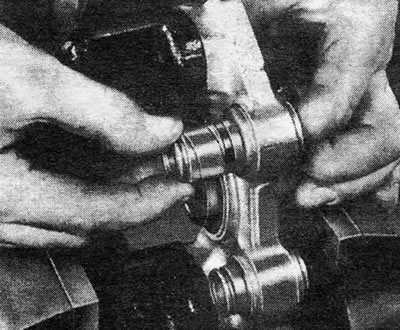

Пиринач. 9.15 — Уклањање клизних чељусти (GMF)
16. Вратите чељуст, заврните и затегните завртње за монтажу на шиљцима, након чишћења навоја и подмазивања смешом за закључавање навоја.

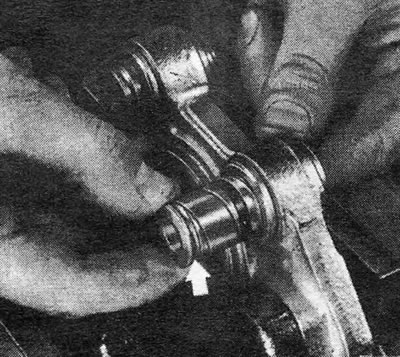

Пиринач. 9.16 — Тачна локација жлеба поклопца за заштиту од прашине клизне манжетне је означена стрелицом. (GMF)
17. Поставите поклопце вијака.
18. Поново повежите црево за течност користећи нове заптивке.
19. Инсталирајте диск јастучиће како је назначено у Одељак 3.
20. Одзрачите хидраулични систем као што је назначено у Одељак 20.
21. Поставите точкове и спустите машину.
