Colector de evacuare — înlocuire garnitură (Opel Zafira A)

Necesitatea înlocuirii garniturii este de obicei indicată de apariția unui sunet specific de la motor (vezi "Sistem de evacuare - verificare stare tehnică") și apariția unor urme de funingine neagră în jurul perimetrului garniturii galeriei de evacuare.

Secvența de execuție

Nota: Funcționarea este prezentată folosind exemplul de înlocuire a unui motor 1.6 DOHC. Diferențele în efectuarea operațiunii pe alte motoare sunt indicate în text.

1. Pregătiți mașina pentru lucru (vezi "Pregătirea mașinii pentru întreținere și reparație").

2. Scoateți capacul decorativ al motorului (vezi "Panoul ornamentului motor - demontare și instalare").

3. La mașinile produse după 2000, deșurubați senzorul de control al concentrației de oxigen (vezi "Senzori de concentrație de oxigen - Înlocuire").

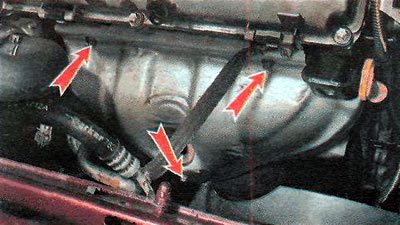

4. Folosind o cheie TORX E10, deșurubați cele trei șuruburi care fixează scutul termic al galeriei de evacuare.

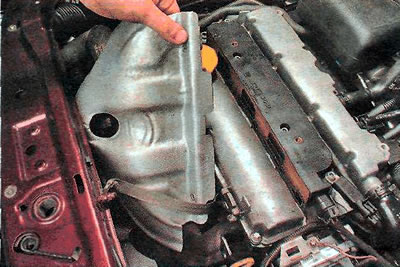

5. Scoateți scutul termic.

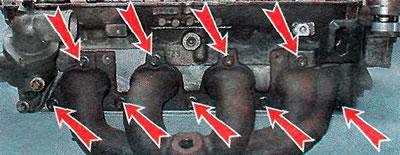

6. Folosind o cheie tubulară de 10 mm, deșurubați cele nouă piulițe care fixează galeria de evacuare (pentru claritate, piulițele de montare sunt afișate pe capul scos).



(Material publicat pe site-ul web: www.opelbook.ru)

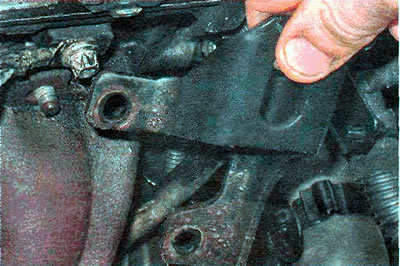

7. Scoateți inelul de montare de pe știfturile galeriei de evacuare.

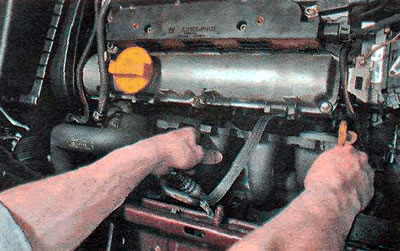

8. Deplasați cu grijă galeria de evacuare de-a lungul crampoanelor și îndepărtați-o de chiulasa.

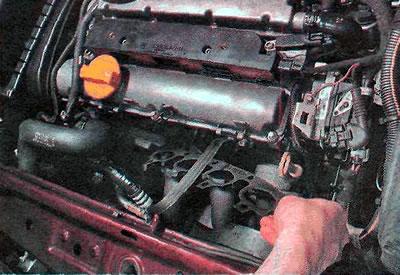

9. Scoateți garnitura galeriei de evacuare.

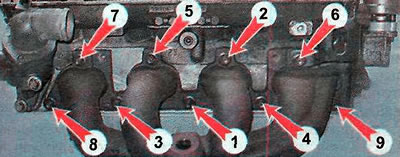

10. Montați piesele în ordine inversă. Strângeți piulițele de fixare a galeriei de evacuare la un cuplu de 12 Nm în ordinea specificată (piulițele de montare sunt afișate pe capul scos).
