Secvența de execuție
1. Pregătiți mașina pentru lucru (vezi "Pregătirea mașinii pentru întreținere și reparație").
Nota: Pentru a ușura lucrul la modelul Zafira, este necesar să îndepărtați grila de ventilație și panoul superior al scutului motorului (vezi "Acționare ștergătoare de parbriz față Zafira - Verificare și înlocuire").
2. Goliți uleiul (vezi "Sistemul de lubrifiere - schimbarea uleiului și a filtrului de ulei") și lichidul de răcire (vezi "Lichid de răcire - Înlocuire"),
3. Scoateți galeria de admisie de pe știfturile chiulasei și mutați-o înapoi (vezi "Galeria de admisie a motorului 1.8 DOHC - Înlocuirea garniturii").
4. Scoateți capacul curelei de distribuție din spate (vezi "Garnituri arbore cu came - Înlocuire").
5. Deconectați furtunul sistemului de răcire de la termostat (vezi "Termostat - Verificare și înlocuire").
6. Deplasați galeria de evacuare departe de chiulasa (vezi "Colector de evacuare - înlocuire garnitură").
7. Deconectați conectorul cablajului de la supapa de recirculare a gazelor de eșapament (vezi "Supapă de recirculare a gazelor de eșapament - Înlocuire") și mutați cablajul în lateral.

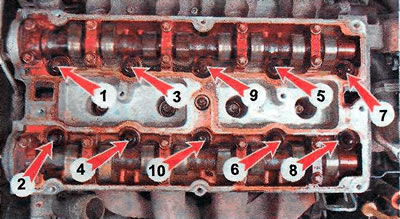

8. Folosind o cheie TORX E12, deșurubați uniform cele zece șuruburi de fixare a chiulasei, jumătate de tură la un moment dat, în ordinea prezentată.
9. Scoateți chiulasa.

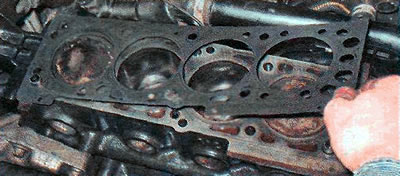

10. Scoateți garnitura chiulasei.
Recomandare. Când înlocuiți garnitura chiulasei, vă recomandăm insistent să efectuați o inspecție a chiulasei (vezi "Chiulasă - verificare").
11. Curățați suprafața de îmbinare a blocului cilindrilor și a pistoanelor de depunerile de ulei și îndepărtați depunerile de carbon de pe fundul pistonului folosind o perie metalică.

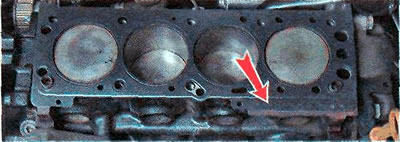

12. Instalați o nouă garnitură de chiulasă, aliniind găurile cu ghidajele chiulasei. Inscripția OBEN/TOP trebuie să fie orientată în sus.
13. Instalați părțile rămase în ordine inversă, strângeți șuruburile la cuplul specificat (vezi "Date de referință") în ordinea specificată.
