2. Zgâriați o linie prin carcasa statorului și capacul frontal pentru a asigura o instalare corectă ulterioară.
3. Deșurubați și scoateți cele trei șuruburi de trecere, apoi scoateți capacul rotorului frontal de pe carcasa din spate și de pe stator. Verificați starea inelelor detașabile; acestea pot necesita curățare cu o cârpă înmuiată în benzină sau șmirghel foarte delicat (vezi fotografia 10.3 A și B).

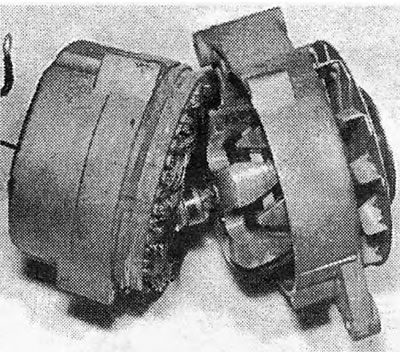

Foto 10.3A Generator cu suportul de la capătul de antrenare îndepărtat

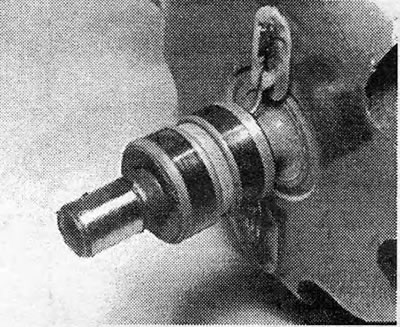

Foto 10.3B Inele generatoare detașabile
4. Deșurubați cele trei piulițe și șaibe care fixează firele statorului de redresor și îndepărtați întreaga structură a statorului, apoi deșurubați șurubul de contact și scoateți suportul diodei (vezi fotografia 10.4).

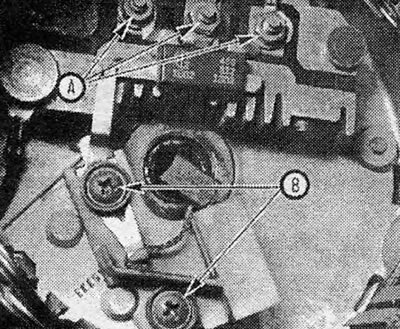

Foto 10.4 Suprafața din spate a generatorului: A. Piulițe de fixare pentru firele de la stator la redresor; B. Șuruburi suport perii
5. Scoateți cele două șuruburi care fixează suportul periei și regulatorul de tensiune de carcasa din spate și scoateți întregul ansamblu suport perii. Rețineți că există șaibe izolatoare situate sub capetele șuruburilor.
6. Verificați dacă periile se pot mișca liber în ghidajele lor și dacă lungimea lor este în limitele specificate în Specificații. Dacă există cea mai mică îndoială cu privire la starea periilor, cel mai bine este să le înlocuiți cu altele noi.
7. Pentru a instala perii noi, mai întâi dezlipiți firele vechilor perii din suport, apoi lipiți firele noilor perii exact în același loc.
8. Verificați dacă noile perii se pot mișca liber în ghidajele lor.
9. Înainte de a instala suportul pentru perii, țineți periile în poziție afară folosind o bucată de sârmă rigidă sau o cheie hexagonală mică.
10. Instalați suportul periei astfel încât firul să iasă în afară prin fanta din carcasa din spate, așa cum se arată (vezi fotografia 10.10).

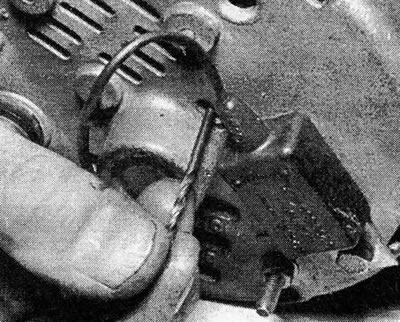

Foto 10.10 Burghiu folosit pentru a ține periile generatorului
11. Instalați suportul diodei și statorul în carcasă, asigurându-vă că firele statorului sunt în poziția corectă.
12. Asamblați carcasa frontală și rotorul împreună cu carcasa statorului, aliniind marcajele făcute anterior. Introduceți cele trei șuruburi de fixare și strângeți-le.
13. Acum trageți cu grijă bucata de sârmă din fanta din carcasa din spate, astfel încât periile să se potrivească pe inelele detașabile ale rotorului.
14. Acum generatorul poate fi instalat înapoi pe mașină și poate fi verificată funcționarea acestuia.
15. Amintiți-vă că, dacă generatorul este înlocuit cu unul nou sau recondiționat, veți avea nevoie de ventilatorul și scripetele de la generatorul vechi. Pentru a elibera piulița scripetelui, țineți axul rotorului cu o cheie hexagonală în timp ce piulița este deșurubată (vezi fotografia 10.15).

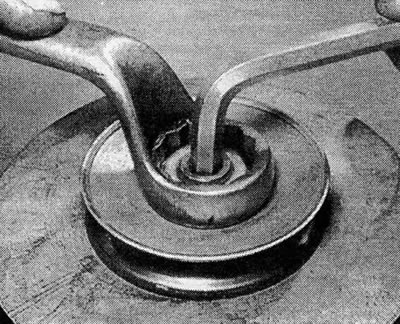

Foto 10.15 Deșurubarea piuliței scripetei generatorului

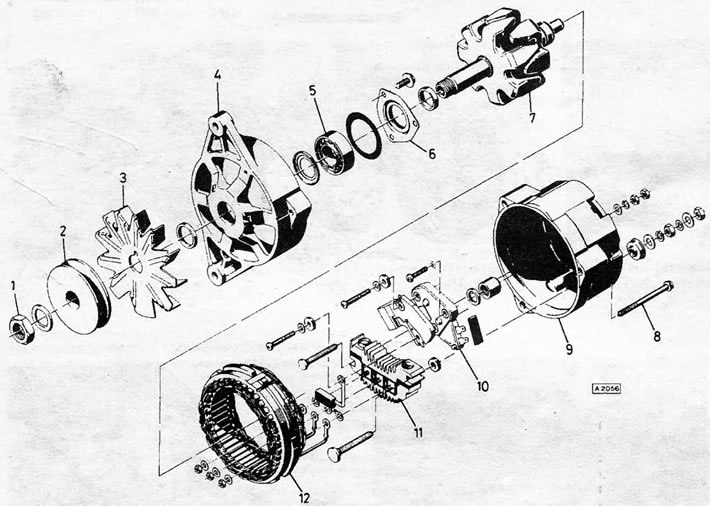

Figura 12.2. Imagine detaliată a generatorului de tip Delco-Remy:1. Piuliță scripete; 2. Scripete; 3. Ventilator; 4. Carcasa/suportul capătului de antrenare; 5. Rulment; 6. Montarea rulmentului; 7. Rotor; 8. Șurub de legătură; 9. Suport - carcasa cu inele detasabile; 10. Design regulator; 11. Diode; 12. Stator
