System antykradzieżowy można aktywować lub dezaktywować za pomocą zamków w drzwiach lub za pomocą pilota radiowego. Jednocześnie odblokowuje się lub blokuje centralny zamek. Kluczem można aktywować lub dezaktywować system tylko z drzwi kierowcy. Pokrywę bagażnika lub tylną pokrywę, gdy system antykradzieżowy jest aktywowany, można również otworzyć kluczem. Aby to zrobić, należy przekręcić kluczyk w prawo, aż do oporu. W tej pozycji nie można wyjąć kluczyka. Po zamknięciu bagażnika należy przekręcić kluczyk z powrotem do pierwotnej pozycji. Po 10 sekundach system antykradzieżowy włączy się ponownie.

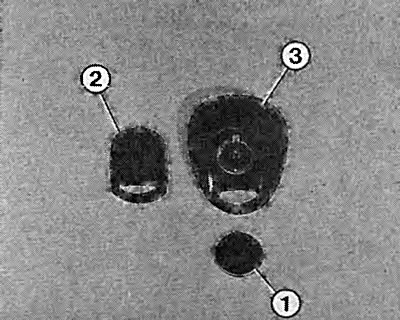

Wymiana baterii w pilocie. Liczby oznaczają:
1 - bateria;
2 - pokrywa baterii;
3 - kieszeń na baterię.

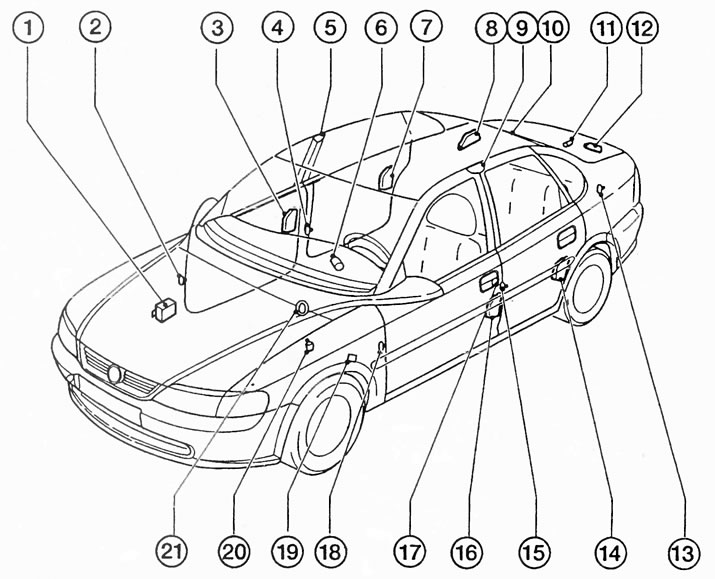

Na rysunku przedstawiono elementy konstrukcyjne systemu alarmowego antykradzieżowego i ich umiejscowienie w pojeździe. Liczby oznaczają:
1 - Jednostka sterująca systemem alarmowym antykradzieżowym;
2 - kontaktron drzwiowy;
3 - siłownik w drzwiach pasażera obok kierowcy;
4 - kontaktron drzwiowy;
5 - czujnik kontroli wnętrza;
6 - wyłącznik zapłonu;
7 - siłownik tylnych drzwi;
8 - siłownik w korku wlewu paliwa;
9 - czujnik kontroli wnętrza;
10 - pętla kontaktowa kontroli stłuczenia szkła;
11 - przełącznik styków tylnej pokrywy;
12 - zamek tylnej pokrywy;
13 - Wyłącznik oświetlenia bagażnika;
14 - siłownik tylnych drzwi;
15 - kontaktron drzwiowy;
16 - siłownik drzwi kierowcy;
17 - Zamek drzwi kierowcy;
18 - kontaktron drzwiowy;
19 - nie zainstalowano;
20 - Kontakt maski silnika;
21 - Klakson systemu antykradzieżowego.
Alarm uruchomiony
Po aktywacji systemu alarm zostanie uruchomiony, jeżeli:
Artykuł opublikowany na stronie internetowej: OpelBook.ru
- zasilanie zamka centralnego jest przerwane;
- przewód służący do włączania/wyłączania alarmu antykradzieżowego jest przecięty;
- przewód służący do włączania/wyłączania blokady odjazdu pojazdu jest przecięty;
- istnieje połączenie uziemiające dla przełącznika styku drzwi, przełącznika światła tylnego lub przełącznika komory silnika (sygnał otwarcia drzwi);
- napięcie w obwodzie prądu zapłonowego (zacisk 15) ulega zmianie;
- brak połączenia uziemiającego z zawiasami stykowymi lub ogrzewaną tylną szybą w modelu z pochyloną tylną częścią (sygnał "Rozbita szyba");
- urządzenie monitorujące wnętrze sygnalizuje obecność intruzów wewnątrz.
Wskazówka: System monitorowania wnętrza można wyłączyć, aby pozwolić zwierzętom pozostać w pojeździe. Odłączenie i ponowne podłączenie akumulatora nie ma wpływu na działanie systemu alarmowego. Następnie ustawiany jest tryb alarmu antykradzieżowego, który obowiązywał przed odłączeniem akumulatora.
