Spis treści: Wyłącznik światła ⬇ Przełączniki przyciskowe ⬇ Przełącznik regulacji kąta wiązki…⬇ Przełącznik świateł awaryjnych ⬇ Przełącznik silnika dmuchawy…⬇
1. Odłącz ujemny przewód akumulatora.
Wyłącznik światła
Wyjmowanie

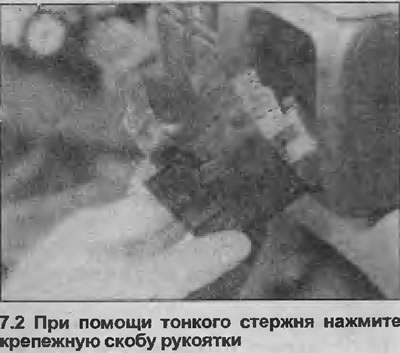

2. Ustaw przełącznik w pozycji świateł mijania, a następnie włóż mały śrubokręt lub łom przez otwór w podstawie uchwytu przełącznika, aby nacisnąć zatrzask mocujący uchwyt. Zdejmij uchwyt z przełącznika (zobacz ilustrację).

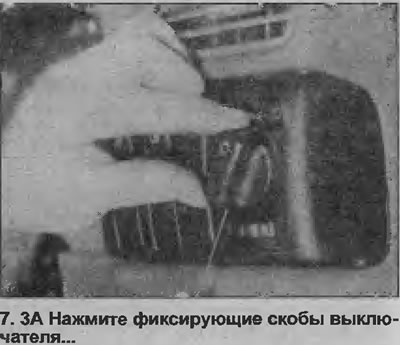

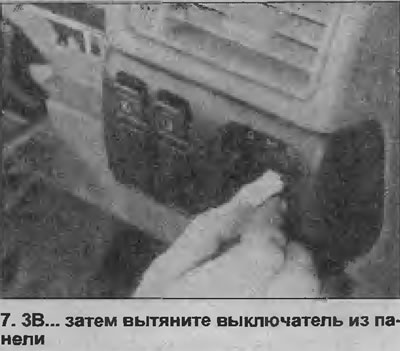

3. Naciśnij blokadę uchwytu przełącznika, następnie wyciągnij przełącznik z panelu i odłącz styki przewodów (zobacz ilustracje).
4. Należy pamiętać, że zespół przełączników jest nierozłączny i jeśli jakakolwiek część przełącznika okaże się uszkodzona, należy wymienić zespół przełączników
Instalacja
5. Montaż wykonuje się w odwrotnej kolejności.
Przełączniki przyciskowe
Wyjmowanie

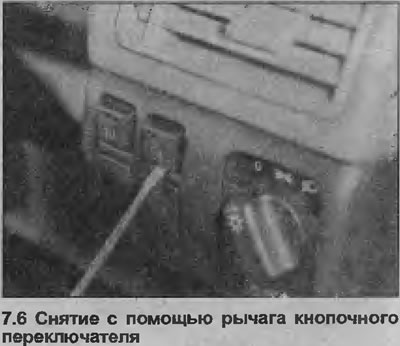

6. Najpierw sprawdź spód przełącznika. Jeśli na panelu znajduje się mały otwór, włóż do niego cienki śrubokręt lub metalowy pręt. Zwolnij sprężynowy zacisk mocujący przełącznik, naciskając go w górę, następnie wyjmij przełącznik i odłącz okablowanie. Jeżeli nie ma otworu, należy wyjąć przełącznik, podważając go małym śrubokrętem. Wsuń dźwignię pod dolną krawędź przełącznika (użyj taśmy klejącej lub kawałka tektury, aby nie uszkodzić krawędzi panelu). Odłącz złącze okablowania przełącznika i wyjmij przełącznik (zobacz ilustrację).
Instalacja
7. Montaż wykonuje się w odwrotnej kolejności.
Przełącznik regulacji kąta wiązki reflektorów
8. Procedura jest taka sama jak w przypadku przełączników przyciskowych.
Przełącznik świateł awaryjnych
Wyjmowanie

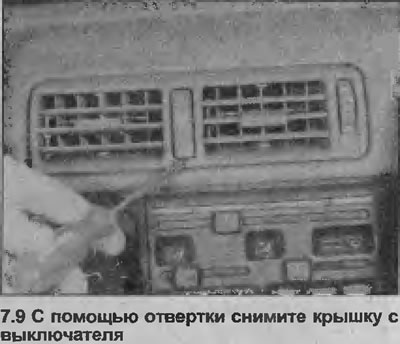

9. Za pomocą śrubokręta ostrożnie zdejmij pokrywę przełącznika (zobacz ilustrację).
(Materiał skopiowany z tego zasobu: OpelBook)
10. Za pomocą śrubokręta zdejmij końcówkę wentylacyjną z panelu.

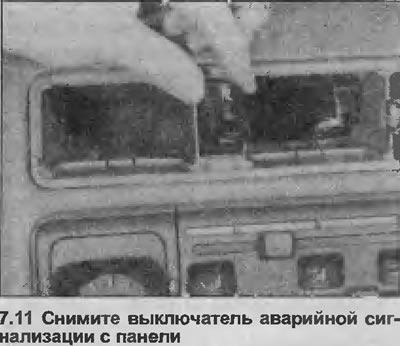

11. Za pomocą dźwigni wyjmij przełącznik z panelu i odłącz przewody elektryczne (zobacz ilustrację).
Instalacja
12. Montaż wykonuje się w odwrotnej kolejności.
Przełącznik silnika dmuchawy nagrzewnicy
Wyjmowanie
13. Zdejmij panel sterowania grzejnika zgodnie z opisem w Sekcja 11. Odłącz styk przewodu od przełącznika.
14. Za pomocą dźwigni wyjmij przełącznik z tyłu panelu sterowania grzejnika.
Instalacja
15. Montaż wykonujemy w odwrotnej kolejności, ale podczas montażu panelu sterowania nagrzewnicy zobacz sekcję 11.
