Gornja mrtva točka (GMT) klipa prvog cilindra (Opel Vectra B)

Gornja mrtva točka (GMT) klipa je točka kroz koju svaki klip prolazi dok radilica rotira. Svaki klip doseže TDC na kraju takta kompresije i zatim ponovno na kraju takta ispuha. Za podešavanje mehanizma za podešavanje ventila motora koristi se TDC klipa prvog cilindra u taktu kompresije. Cilindar N1 nalazi se na strani zupčastog remena.

1. Skinite kabel za uzemljenje s akumulatora i odvrnite svjećice.

1.6L motori

2. Za pristup oznakama razvodnog mehanizma na remenici bregastog vratila, uklonite gornji poklopac razvodnog remena.

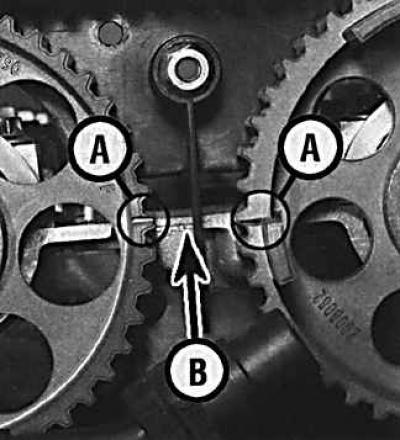

3. Okrećite radilicu motora držeći pričvrsni vijak remenice radilice sve dok oznake vremena na remenicama bregastog vratila (A) ne budu okrenute jedna prema drugoj i poravnate s vrhom glave cilindra (B).

Motori 1.8 i 2.0 l

4. Za pristup oznakama razvodnog mehanizma na remenicama bregastog vratila, uklonite gornji poklopac razvodnog remena.

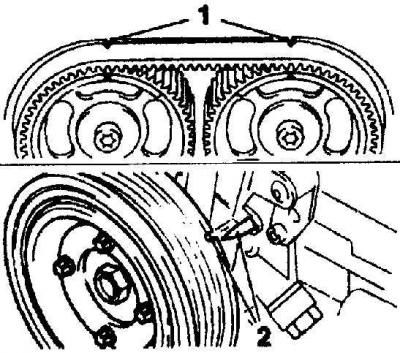

5. Okrećite radilicu motora za pričvrsni vijak remenice radilice sve dok oznake vremena na remenicama bregastog vratila ne budu u gornjem položaju i poravnate s indikatorima na poklopcu glave cilindra (1). Poravnajte oznaku na remenici radilice sa pokazivačem na kućištu (2).
