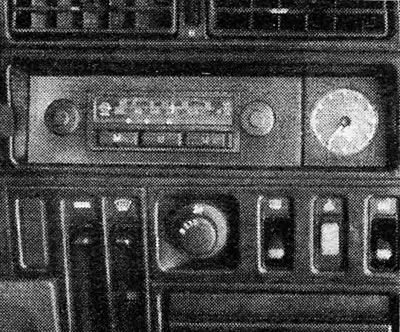

Slika 12.74. Radio lokacija
1. Radio ili magnetofon je vrlo skup električni uređaj i najbolje će raditi samo ako je ispravno instaliran. Nema smisla očekivati istu kvalitetu zvuka koju možete dobiti u koncertnoj dvorani od prijemnika koji visi na kontrolnoj ploči i zvučnika smještenih na stražnjem sjedalu ili na stražnjoj polici. Ako ne želite sami instalirati opremu, postoje mnoge radionice koje vam mogu pomoći s ovim problemom.
2. Provjerite ima li prijemnik koji ste kupili isti polaritet kao i automobil. Za prijemnike s podesivim polaritetom, provjerite je li polaritet prilagođen vašem vozilu prije postavljanja prijemnika.
3. Vrlo je teško dati detaljne upute o instalaciji prijemnika, zvučnika i antene, budući da se o ovom pitanju odlučuje samo u skladu sa željama i mogućnostima vlasnika, međutim, sljedeći odlomci sadrže preporuke relevantne za sve vrste ugradnju takve opreme.
Radio aparati
4. Većina radija ima standardne veličine - 18 cm duljine i 5 cm širine. U tom će slučaju odgovarati veličini predviđene rupe u automobilu. Kao alternativu, možete kupiti posebnu konzolu koja se postavlja između prednje ploče i poda ili na tunelu prijenosa. Iste te konzole mogu se koristiti za postavljanje dodatnih prekidača ako je potrebno.
5. Neki radio uređaji dolaze s nosačem za montažu i uputama; drugi će zahtijevati izradu izbušenih i savijenih metalnih traka koje tvore potporne nosače. Ove trake mogu se kupiti u većini specijaliziranih auto trgovina. Prijemnik mora biti pravilno uzemljen postavljanjem zasebne žice za uzemljenje između kućišta radija i karoserije vozila.
6. Koristite upute proizvođača kada spajate radio na električni krug vozila. Potrebno je ugraditi osigurač od 1 - 2 ampera na žicu napajanja prijemnika; može biti potreban i gas (pogledajte sljedeći odjeljak). Uzmite strujnu žicu s donje strane prekidača svjetala za opasnost (vidi sliku 12.75).

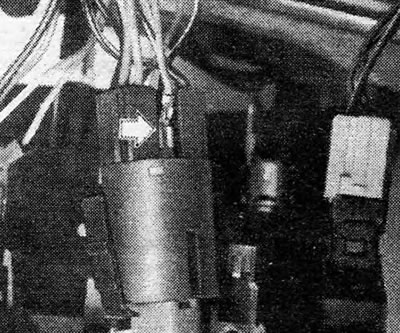

Slika 12.75. Žica za napajanje prijemnika koja ide do prekidača upozorenja na opasnost označena je strelicom
7. Vrsta antene koja se koristi u svakom konkretnom slučaju ovisi isključivo o individualnim željama vlasnika. Općenito govoreći, što je antena viša, to je bolji prijem. Najbolje je instalirati antenu koja se može lako ukloniti, posebno ako koristite električnu autopraonicu ili živite u području gdje se automobili često uništavaju. U tom slučaju, električne antene se mogu automatski podizati ili spuštati, u skladu s uključivanjem ili isključivanjem radija. Međutim, one mogu predstavljati više problema od konvencionalnih ručnih antena.
8. Prilikom odabira položaja antene, imajte na umu sljedeće:
- (A) Antenska žica treba biti kraća, to bolje; to znači da je bolje postaviti antenu na prednji dio automobila
- (b) Antena treba biti instalirana što je dalje moguće od razvodnika paljenja i visokonaponskih žica
- (V) Dio antene koji se nalazi ispod točke montaže ne smije dodirivati kotače ili bilo što drugo
- (G) Ako je moguće, antenu treba postaviti tako da središnja žica ne prolazi kroz motorni prostor
- (d) Ravnina ploče na kojoj se nalazi nosač antene ne smije biti postavljena pod kutom, tako da se antena ne može postaviti okomito (kada se gleda u odnosu na automobil). Većina antena je malo podesiva

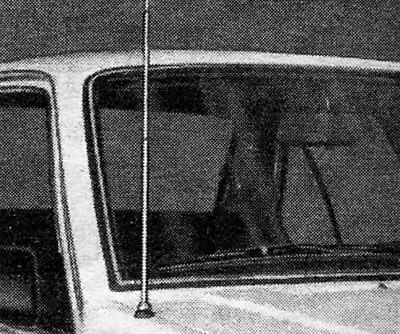

Slika 12.76. Položaj antene na prednjem blatobranu

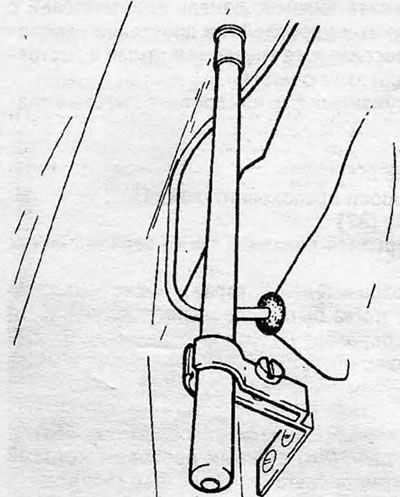

Slika 12.77. Donji nosač antene i gumena kapica za žicu koja ide u šupljinu u području donjeg desnog prednjeg dijela automobila
9. Nakon što ste odlučili gdje ćete instalirati antenu, morate napraviti relativno veliku rupu u ploči. Točna veličina rupe ovisit će o specifičnoj vrsti antene, iako je u općim slučajevima promjer rupe 19 mm. Nakon što ste napravili potrebnu rupu, izbrusite rubove i zatim ih premažite posebnom bojom kako biste spriječili koroziju.
10. Instalirajte antenu prema uputama proizvođača. Ako je antena previsoka ili ako strši previše ispod ploče za montažu, možete postaviti nosač za nju. Takav nosač može biti izrađen od ranije spomenutih metalnih traka. Ovaj oslonac treba pravilno učvrstiti na mjestu. Kako bi se osigurao najbolji prijem, preporučuje se postavljanje žice za uzemljenje između antene i karoserije vozila.
11. Vjerojatno ćete morati izbušiti jednu ili dvije rupe u karoseriji automobila kako biste kroz njih proveli žicu antene u automobil. Ako je to slučaj, provjerite jesu li gumene kapice postavljene na rupe kako bi se zaštitila žica i spriječila korozija.
12. Položaj i ugradnja zvučnika ovisi uglavnom o njihovoj vrsti. Općenito govoreći, zvučnici se uklapaju u ventilacijske otvore na prednjoj ploči. U takvim slučajevima jednostavno uklonite zaštitne rešetke s njihovih mjesta i pričvrstite zvučnike vijcima ili vijcima. Posebno pazite da ne oštetite dijafragmu zvučnika. Također je dobra ideja ugraditi razmak između okvira zvučnika i montažne ploče. Kako bi se spriječile vibracije, neki su zvučnici unaprijed opremljeni takvim odstojnikom.

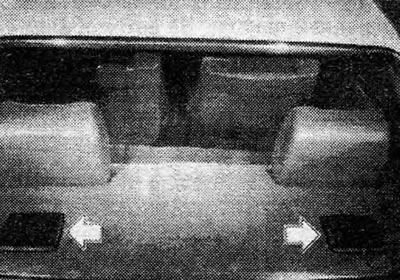

Slika 12.81. Položaj stražnjih zvučnika - Saloon
13. Ako prijemnik ima zvučnike koji se mogu postaviti jedan do drugog, jednostavno ih pričvrstite samoreznim vijcima na montažnu ploču.
14. Prilikom spajanja stražnjeg zvučnika na prijemnik, žice bi trebale biti provučene kroz vozilo ispod patosnica ili tepiha, po mogućnosti na stranama gdje putnici neće gaziti. Napravite odgovarajuće spojeve prema uputama proizvođača.
15. Za najbolje rezultate umetnite zvučnike tako da strše u unutarnje površine (npr. vrata ili prtljažnik).
16. Prilikom postavljanja zvučnika na ulazna vrata, pazite da ima dovoljno mjesta za njih i da ne dodiruju bravu ili mehanizam prozora. Postavite zvučnik na oblogu vrata i ocrtajte ga oko perimetra. Zatim, dok zvučnik nije na putu, nacrtajte drugu crtu, unutar prve, tako da možete dobro učvrstiti stražnju stranu zvučnika, dok i dalje dopuštate da rub zvučnika bude čvrsto oslonjen. Kada ste sigurni da je nacrtana linija ispravno nacrtana, izbušite nekoliko malih rupa po njenom obodu. Zatim umetnite list ubodne pile u jednu od rupa i režite uzduž linije dok se središnji dio ne može ukloniti.
17. Izbrusite rubove rupe i premažite je bojom kako biste spriječili koroziju. Izrežite odgovarajuću rupu u ploči obloge unutarnjih vrata tako da je tada može potpuno prekriti rešetka zvučnika. Sada izbušite rupu kroz rub vrata iu okviru vrata. Ove rupe bit će potrebne za ožičenje zvučnika. Provucite žice zvučnika kroz rupe u vratima i okviru vrata. Ne zaboravite postaviti gumene čepove. Nakon ožičenja, ponovno postavite unutarnju oblogu vrata i pričvrstite zvučnik na vrata pomoću samoreznih vijaka.
18. Sada imate nekoliko metara dodatne električne žice u autu. Pravilno ga pričvrstite PVC trakom. Ne ostavljajte žice da vise.
19. Prijemnik bi sada trebao raditi. Međutim, prije nego što pospremite alate, morate poravnati antenu. Osim ako nema posebnih uputa proizvođača o tome, postupite na sljedeći način: Pronađite postaju s niskom snagom signala u srednjevalnom pojasu i polako okrećite gumb za ugađanje dok ne postignete najglasniji zvuk. Radio je sada poravnat s antenom.
Magnetofoni
20. Upute za instaliranje stereo rekordera su iste kao i za instaliranje radija. Magnetofoni obično nisu podložni smetnjama u istoj mjeri kao prijamnici, iako mogu biti, tako da zahtjevi za njihovu lokaciju nisu toliko ograničeni. Ako je moguće, bolje je postaviti magnetofon na ravnu površinu. Vozač također mora imati lak pristup magnetofonu, pod uvjetom da on (vozač) vezana sigurnosnim pojasom.
Radio ugradio proizvođač
21. Ako je vozilo opremljeno radiom ugrađenim od strane proizvođača, prijemnik se može ukloniti radi popravka prije uklanjanja prednje ploče (pogledajte 11. poglavlje).
22. Odspojite bateriju.
23. Uklonite pepeljaru i središnju ploču s prekidačima koja sadrži 6 prekidača) s prednje ploče.
24. Uklonite pričvrsne vijke iz nosača koji drži prijamnik.
25. Gurnite prijemnik prema naprijed tako da možete odspojiti struju, antenu i žice zvučnika s njega.
26. Na nekim modelima, stražnji zvučnici ugrađeni su u bočne stranice stražnje police (vidi sliku 46.26).

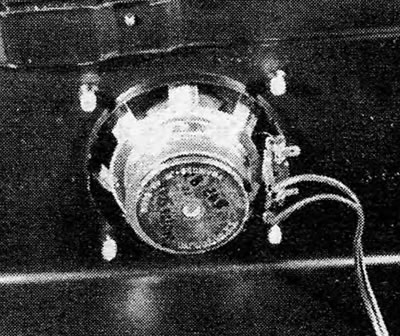

Slika 46.26 Tipični nosač stražnjeg zvučnika

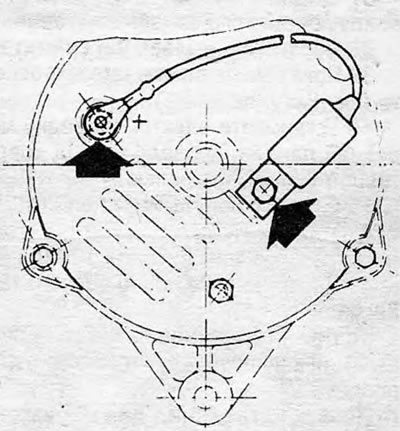

Slika 12.82. Prigušivač smetnji instaliran na Detco-Remy generator
