Klipni prstenovi — ugradnja (Opel Omega B2)

1. Prije ugradnje novih klipnih prstenova, provjerite zazore rezova prstenova kako slijedi.

2. Postavite sklopove klipa/klipnjače i komplete novih klipnih prstenova nasuprot odgovarajućih cilindara.

3. Umetnite gornji prsten u prvi cilindar, pomoću glave klipa, gurnite ga niz cilindar na udaljenost od 15-20 mm od gornjeg ruba okomito na os cilindra. Zatim uklonite klip.

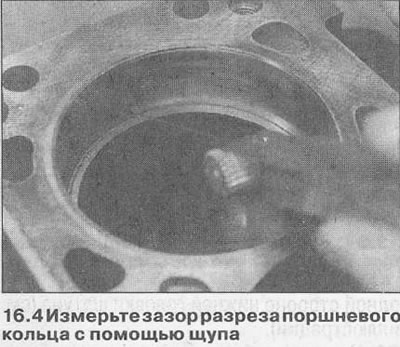

4. Izmjerite razmak rezanja pomoću mjerača i usporedite dobivene vrijednosti s podacima navedenim u Specifikacijama (pogledajte ilustraciju).



5. Ako je razmak premali (onda se najvjerojatnije koriste neoriginalni Opel dijelovi), razmak se mora povećati, inače će se krajevi prstena dodirivati kada motor radi, što može uzrokovati ozbiljna oštećenja. Idealno bi bilo da se ugrade novi klipni prstenovi kako bi se osigurao pravilan razmak od rezanja. U krajnjem slučaju, razmak se može povećati pažljivim turpijanjem krajeva finom turpijom. Stegnite turpiju u škripac, stavite prsten na nju i polako je pomičite. Imajte na umu da su klipni prstenovi vrlo krhki i lako se mogu slomiti.

6. Ako je razmak prevelik, provjerite je li prsten ispravno odabran za veličinu stijenke danog cilindra.



7. Ponovite postupak provjere za svaki prsten na prvom cilindru, a zatim za prstenove u preostalim cilindrima. Nemojte miješati prstenove i klipove između cilindara.

8. Nakon što su zazori rezova provjereni i po potrebi ispravljeni, prstenovi se mogu postaviti na klipove.

9. Ugradite klipne prstenove na isti način kao i tijekom uklanjanja. Prvo postavite donju razmaknutu brtvu (strugač ulja) prstenove, zatim ugradite dijelove prstena za struganje ulja.

10. Presjeci drugog i gornjeg kompresijskog prstena su različiti; gornji je pravokutnog presjeka, a drugi prsten je zašiljen. Ugradite drugi i gornji kompresijski prsten s oznakom "TOP" prema gore.

Pažnja! Uvijek pogledajte upute koje ste dobili s novim klipnim prstenovima - različiti proizvođači mogu specificirati različite postupke. Nemojte brkati gornji i drugi kompresijski prsten. Na nekim motorima gornji prsten možda nema identifikacijsku oznaku i može se postaviti u bilo kojem smjeru.

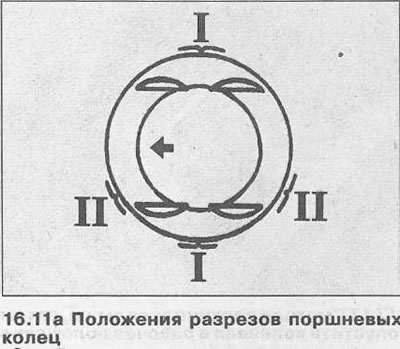

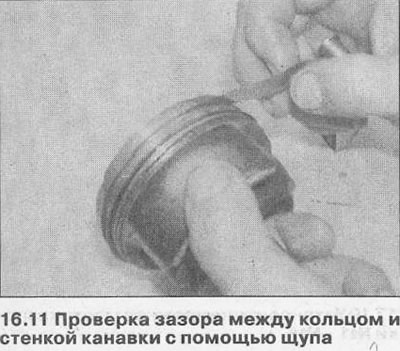

11. Nakon postavljanja klipnih prstenova na mjesto, provjerite da se slobodno kreću u utoru. Provjerite razmak između prstena i stijenke utora svakog prstena, zatim rasporedite rezove prstena kao što je prikazano (pogledajte ilustracije).
