Съдържание: Премахване ⬇ Инсталация ⬇
Премахване
Изключете кабела от отрицателния извод на акумулатора.

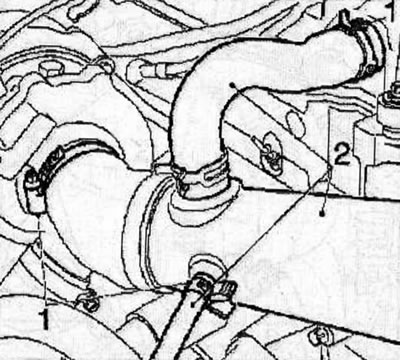

Разхлабете скобите (1) и разкачете трите тръби за всмукване на въздух (2) от турбокомпресора.

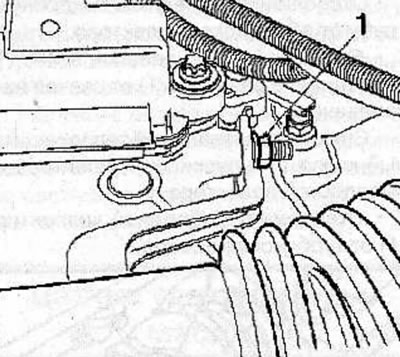

Разхлабете гайката (1) и свалете монтажната скоба от блока на цилиндъра.

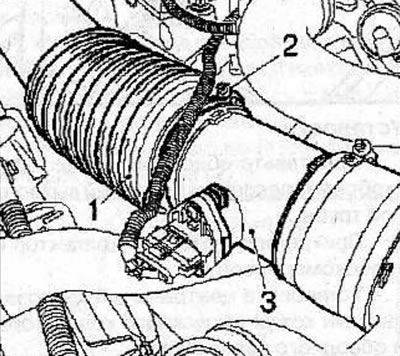

Разхлабете скобите, разкачете тръбата за всмукване на въздух (1) от измервателя на въздушния поток (3) и свалете тръбата за всмукване на въздух от двигателя.

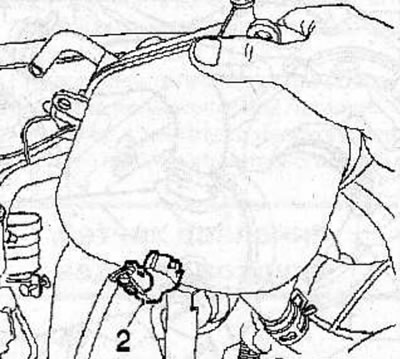

Отстранете 3 болта (1) и преместете разширителния резервоар настрани, след което разкачете конектора (2) от резервоара.
Отстранете 3 болта и свалете капака на двигателя.

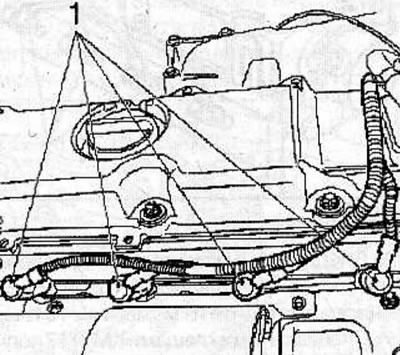

С помощта на специални клещи KM-717, разкачете конекторите (1) от свещите за подгряване и ги преместете настрани.

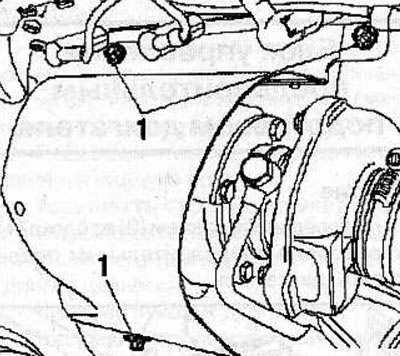

Отстранете 3 болта (1) и свалете топлинния щит на турбокомпресора.
Отстранете 2 болта и топлинния екран от изпускателния колектор.

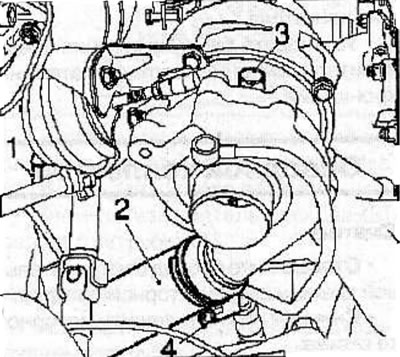

Разкачете вакуумния маркуч (1) от тръбата на турбокомпресора.
Разхлабете скобата (4) и откачете маркуча на интеркулера (2) (интеркулер) от турбокомпресора.
Разкачете тръбата за подаване на моторно масло (3) с две уплътнителни шайби от турбокомпресора.

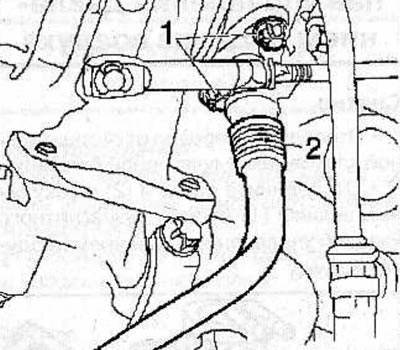

Отстранете 2 болта (1), свалете уплътненията и разкачете тръбата за връщане на моторното масло (2) от турбокомпресора. За да предотвратите навлизането на замърсявания, затворете отвора в турбокомпресора със съответната тапа.

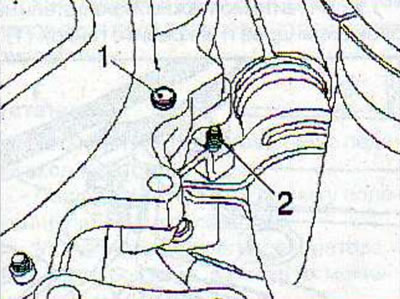

Отстранете 2 болта (1 и 2) и свалете скобата за поддръжка на изпускателния колектор.
Отстранете 2 болта (1 и 2) и свалете скобата за поддръжка на изпускателния колектор.
Отстранете 3 болта, разкачете предната изпускателна тръба (1) от турбокомпресора (2) и свалете уплътнението.

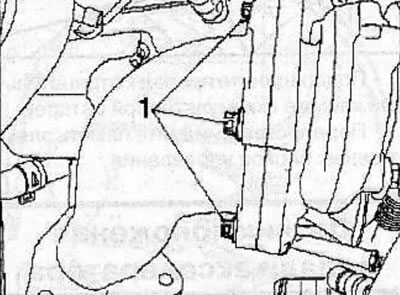

Отстранете 3 болта (1), разкачете турбокомпресора от байпасния колектор и свалете уплътнението.

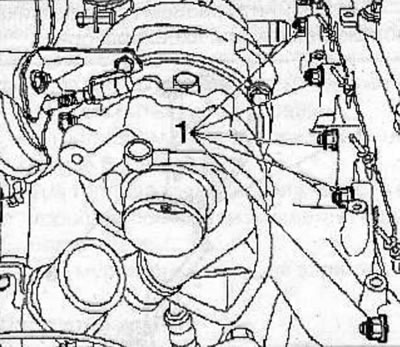

Развийте 10 гайки (1), свалете изпускателния колектор с турбокомпресора и свалете уплътнението.

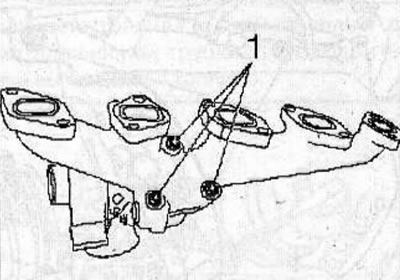

Отстранете 3 болта (1) и свалете турбокомпресора от изпускателния колектор. За да предотвратите навлизането на замърсявания, затворете отвора в турбокомпресора със съответната тапа.
Инсталация
Монтирайте турбокомпресора върху изпускателния колектор и го закрепете с 3 болта, като ги затегнете с въртящ момент от 30 Nm.
Монтирайте новото уплътнение и изпускателния колектор с турбокомпресора, след което ги закрепете с 10 гайки, като ги затегнете с въртящ момент от 22 Nm.
Монтирайте ново уплътнение, свържете байпасния колектор към турбокомпресора и го закрепете с 3 болта, като ги затегнете с въртящ момент от 30 Nm.
Внимание: При свързване на предната изпускателна тръба е необходимо да се спазва правилната последователност на затягане на болтовете. Незатягането на болтовете в правилната последователност може да доведе до повреда на свързваните части.

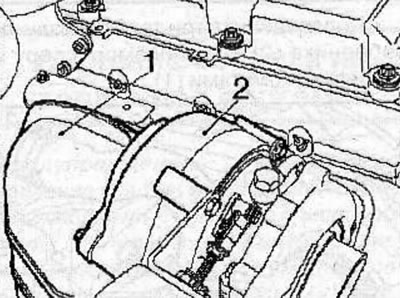

Прикрепете предната изпускателна тръба (1) към турбокомпресора (2) и я закрепете с болтове. Затегнете леко болтовете, закрепващи предната изпускателна тръба към турбокомпресора, затегнете болтовете до 30 Nm, след което, започвайки с първия болт, проверете дали болтовете са здраво затегнати.

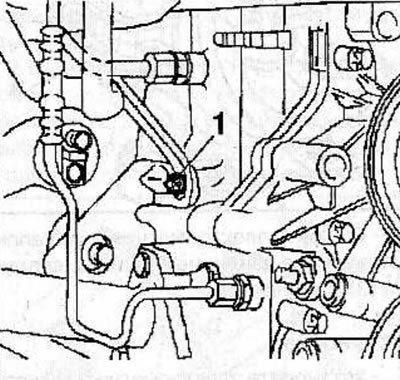

Прикрепете втората опорна скоба на изпускателния колектор към трансмисията и я закрепете с болт (1), като го затегнете до 70 N·m.
Прикрепете втората скоба на опората на изпускателния колектор към предната изпускателна тръба и я закрепете с болт (2), като го затегнете до 24 Nm.

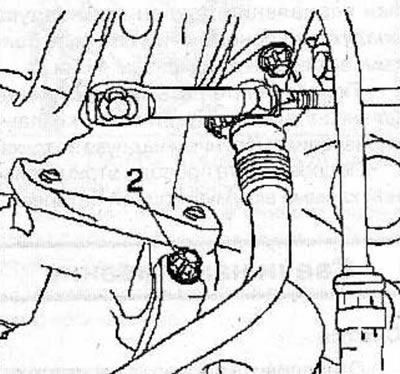

Монтирайте скобата на изпускателния колектор и я закрепете с 2 болта (1 и 2), като ги затегнете с въртящ момент от 25 Nm.
Свържете тръбата за връщане на моторното масло (2) с ново уплътнение към турбокомпресора и я закрепете с 2 болта, като ги затегнете с въртящ момент от 8 Nm.
Извадете щепсела, свържете тръбата за подаване на моторно масло (3) с две нови уплътнителни шайби към турбокомпресора и я закрепете с болта, като го затегнете с въртящ момент от 20 Nm.
Свързване на маркуча (2) мидълуер охладител надувочного на въздуха (интеркулер) към турбокомпресора и го закрепете със скоба (4). Уверете се, че маркучът е здраво свързан към турбокомпресора.
Свържете вакуумния маркуч (1) към тръбата на турбокомпресора.

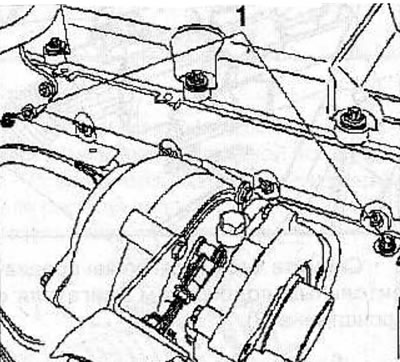

Монтирайте топлинния щит на изпускателния колектор и го закрепете с 2 болта.
Монтирайте топлинния щит на турбокомпресора (1) и го закрепете с 3 болта, като ги затегнете до 8 Nm.
С помощта на специални клещи KM-717 свържете конекторите (1) към подгревните свещи.
Монтирайте капака на двигателя и го закрепете с 3 болта, като ги затегнете до 8 Nm.

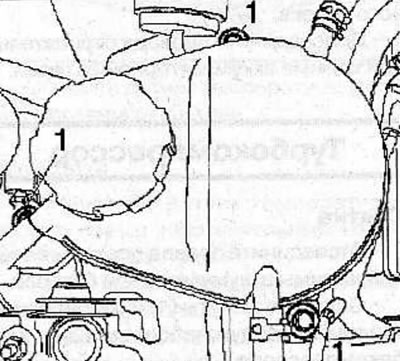

Свържете конектора (2) към разширителния резервоар, монтирайте резервоара и го закрепете с 3 болта (1).
Монтирайте тръбата за всмукване на въздух на двигателя, свържете тръбата за всмукване на въздух (1) към измервателния уред за въздушен поток (3) и я закрепете със скоба (2).
Монтирайте монтажната скоба върху блока на цилиндъра и я закрепете с гайката (1).
Свържете трите тръби за всмукване на въздух (2) към турбокомпресора и ги закрепете със скоби (1).
Свържете кабела към отрицателния извод на батерията.
Препрограмирайте паметта на електронните управляващи блокове.
