Корпус на лагер на разпределителен вал и разпределителен вал — премахване и монтиране

Премахване с оборудване OPEL MKM 881

1. С помощта на инструмента разпределителният вал може да бъде свален без демонтиране на корпуса на лагера. Оборудване (компресор) е монтиран на корпуса на лагера и осигурява фиксиране на клапаните. Достъпът до разпределителния вал е от лявата страна на инструмента (първо трябва да свалите капака на главата на цилиндъра, ремъка на разпределителния вал и да развиете болтовете, закрепващи упорната плоча).

Внимание! Преди да инсталирате оборудването на двигателя, настройте буталото на 1-вия цилиндър Ei на TDC в такта на компресия и завъртете коляновия вал допълнително на 90°, така че буталата да са на ½ от хода си от BDC и GMT. Тази мярка е необходима, за да се предотврати контактът на главите на клапаните с буталните глави при инсталиране на оборудването.

Процедура за отстраняване при липса на специално оборудване

2. Ако няма оборудване, разпределителният вал може да се свали само след демонтиране на корпуса на лагера. Корпусът на лагера е закрепен с болтове на главата на цилиндъра, така че за да премахнете разпределителния вал, главата на цилиндъра трябва да бъде свалена (вижте по-долу). внимание! Силно се препоръчва да не отстранявате корпуса на лагера чрез развиване на съответните болтове на цилиндровата глава (процедурата за отстраняване на корпуса на лагера в този случай съвпада с тази, разгледана по-долу, вижте раздел Глава на цилиндъра - Демонтаж), тъй като впоследствие херметичността на уплътнението на главата неизбежно ще бъде нарушена.


3. Отстранете главата на цилиндъра и корпуса на лагера. Развийте болтовете и извадете блока за запалване.

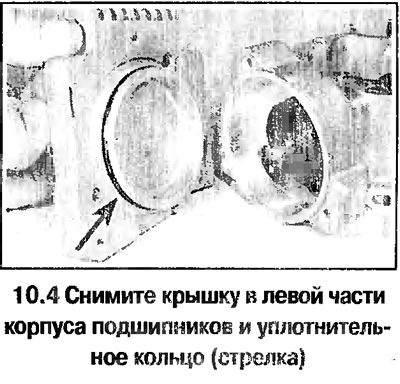

4. Развийте болтовете и свалете капака от лявата страна на корпуса на лагера (вижте снимката). Отстранете О-пръстена (трябва да се смени по време на монтажа).



5. Проверете крайната хлабина на разпределителния вал, като използвате измервателни уреди, поставени между разпределителния вал и натискащата плоча. Ако хлабината е различна от нормата, сменете натискащата плоча.

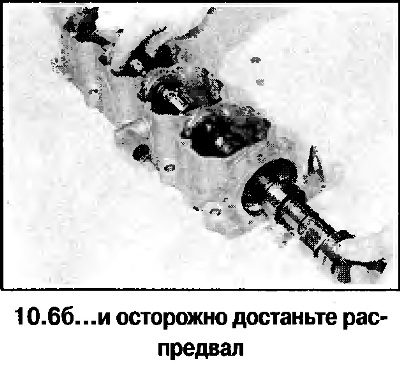

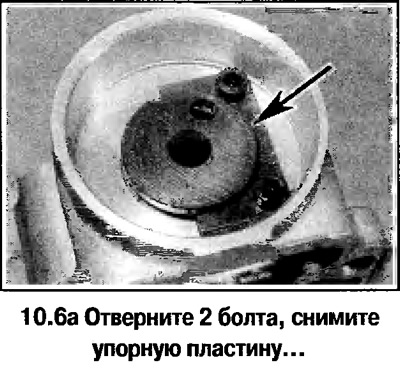

6. Развийте 2-та болта и отстранете натискащата плоча, като обърнете внимание на нейната ориентация (вижте снимката). Внимателно извадете разпределителния вал през отвора от лявата страна на корпуса на лагера (вижте снимката).





7. Проверете състоянието на триещите се повърхности на разпределителния вал (шийки и гърбици), ако се установи забележимо износване, сменете разпределителния вал. Ако шийките на разпределителния вал и гърбиците са силно износени, проверете също така състоянието на упорните повърхности на тласкачите и корпусите на лагерите.

8. Монтажът се извършва в обратен ред. Сменете масленото уплътнение и О-пръстена. Монтирайте корпуса на лагера и главата на цилиндъра.
