Капаци на задвижващия ремък на разпределителния вал — премахване и монтиране

Горен капак

1. Отстранете корпуса на въздушния филтър (вижте Глава 4А).

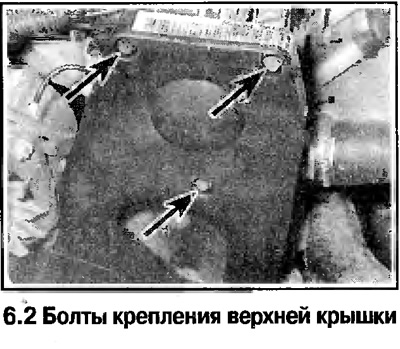

2. Развийте закрепващите болтове и свалете капака от ключалките (вижте снимката).



3. Монтажът се извършва в обратен ред.

Долен капак

4. Свалете шайбата на коляновия вал.

5. Отстранете обтегача на ремъка (Глава 5A).

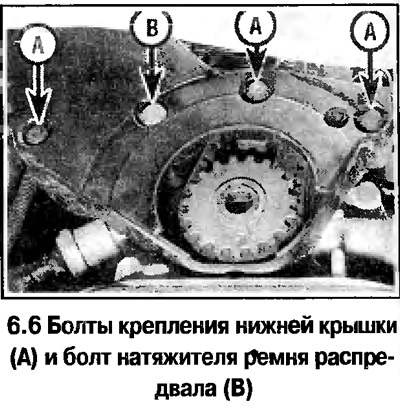

6. Свалете горния капак, развийте болтовете и свалете долния капак на колана (вижте снимката).



7. Монтажът се извършва в обратен ред.

Задна корица

8. Отстранете зъбните колела на разпределителния вал и коляновия вал, отстранете обтегача на колана на разпределителния вал

9. Закачете двигателя на количка с крик, като поставите дъска върху повдигащата се пета на крика.

10. Развийте 3-те болта, закрепващи скобата на дясната опора на двигателя към блока на цилиндъра, развийте болтовете, закрепващи опората към тялото и отстранете скобата с опората.

11. Отстранете сензора за ъгъл на коляновия вал, като премахнете скобата.

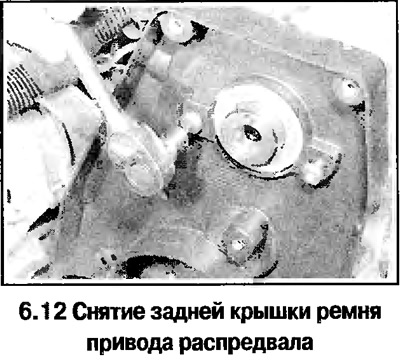

12. Развийте болтовете, закрепващи капака към корпуса на лагера на разпределителния вал и корпуса на маслената помпа (вижте снимката) и свалете задния капак.



13. Монтажът се извършва в обратен ред.
