Премахване и монтиране на обтегача на задвижващия ремък на генератора (Opel Astra G)

Бензинови двигатели

Премахване

1. Задействайте ръчната спирачка, повдигнете предната част на колата с крик и я поставете на стойки, след което свалете дясното предно колело. Развийте монтажните винтове, освободете скобите и отстранете предпазния фиксатор на арката на колелото и (с подходяща конфигурация) защита на картера на двигателя.

2. Отстранете корпуса на въздушния филтър и входящите въздуховоди, сглобени със сензора за измерване на въздушната маса (вижте глава Захранващи и изпускателни системи).

3. Разхлабете напрежението на ремъка - завъртете лоста на обтегача, като преодолеете съпротивлението на пружината. Свалете ремъка от шайбите (вижте глава Рутинна поддръжка).

4. Ако лентата трябва да се използва отново, маркирайте с боя или маркер първоначалната посока на нейното въртене.

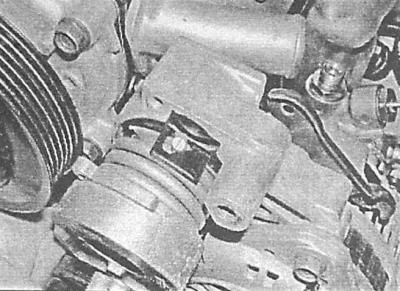

5. Отстранете централния монтажен болт и отстранете модула на обтегача от опорната скоба.

При някои модели обтегачът може да бъде закрепен с два болта.

Монтиране

1. Инсталирайте модула на обтегача върху опорната скоба, като се уверите, че издатините на съгласуваната повърхност на обтегача пасват в съединителните жлебове на скобата. Завийте монтажните болтове и ги затегнете до необходимия въртящ момент.

При моделите с два монтажни болта на обтегача няма издатини на свързващата повърхност.

2. Като поддържате пружината на обтегача заредена, поставете ремъка върху шайбите (вижте глава Рутинна поддръжка).

3. Монтирайте отново фиксатора и предпазителя на картера, след това спуснете автомобила на земята и затегнете болтовете на колелата с необходимия въртящ момент.

Дизелови модели

Премахване

Модели с 1.7 l SOHC двигател

1. Само моделите с климатик са оборудвани с обтегач на задвижващия ремък на алтернатора. При други модели ремъкът се опъва чрез развиване на генератора (вижте глава Рутинна поддръжка).

2. Задействайте ръчната спирачка, повдигнете предната част на колата с крик и я поставете на стойки, след което свалете дясното предно колело. Ако е оборудван съответно, развийте монтажните винтове и отстранете защитата на картера на двигателя.

3. Отстранете корпуса на въздушния филтър и входящите въздуховоди, сглобени със сензора за измерване на въздушната маса (вижте глава Захранващи и изпускателни системи).

4. Ако лентата трябва да се използва отново, маркирайте с боя или маркер първоначалната посока на нейното въртене.

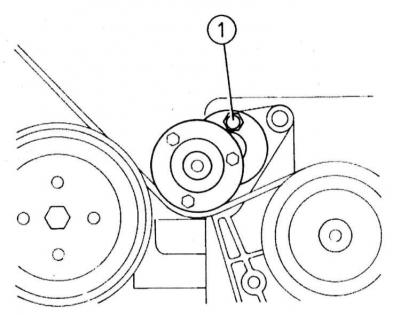

5. Завъртете главата на болта на обтегача по часовниковата стрелка, за да разхлабите напрежението на ремъка.



6. Отстранете ремъка от шайбите (вижте глава Рутинна поддръжка).

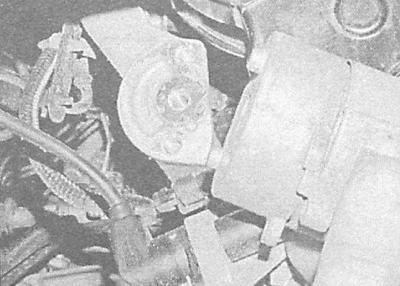

7. Развийте монтажните болтове и отстранете обтегача от опорната скоба на K/V компресора. Авторите на това ръководство не препоръчват по-нататъшно разглобяване на обтегача.

Модели с 1.7L DOHC двигател

1. Задействайте ръчната спирачка, повдигнете предната част на колата с крик и я поставете на стойки, след което свалете дясното предно колело. Ако е оборудван съответно, развийте монтажните винтове и отстранете защитата на картера на двигателя.

2. Ако лентата трябва да се използва отново, маркирайте с боя или маркер първоначалната посока на нейното въртене.

3. Докато държите пружината на обтегача вдигната, свалете ремъка от ролките (вижте глава Рутинна поддръжка).

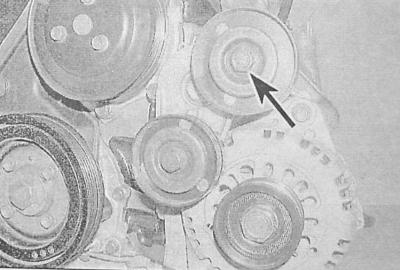

4. Развийте монтажния болт и отстранете междинната ролка.



5. Отстранете централния монтажен болт и обтегача от опорната скоба на генератора.

6. Развийте централния монтажен болт и отстранете модула на обтегача от монтажната скоба на генератора. Авторите на това ръководство не препоръчват по-нататъшно разглобяване на обтегача.

Модели с двигатели 2.0 l

1. Отстранете въздушния филтър и всмукателните въздуховоди (вижте глава Захранващи и изпускателни системи).



2. Отстранете задвижващия ремък (вижте глава Рутинна поддръжка).

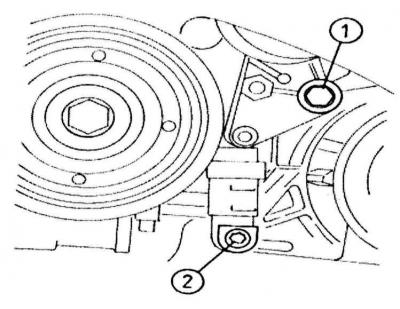

3. Отстранете болта, закрепващ обтегача, и болта, закрепващ долната му опора.

Монтиране

Модели с 1.7 l SOHC двигател

1. Поставете модула на обтегача върху опорната скоба на A/V компресора. Завийте монтажните болтове и ги затегнете до необходимия въртящ момент.

2. Като поддържате пружината на обтегача заредена, поставете ремъка върху шайбите (вижте глава Рутинна поддръжка).

3. Монтирайте защитата на картера и предното колело. Спуснете автомобила на земята и затегнете болтовете на колелата до необходимия въртящ момент.

Модели с 1.7L DOHC двигател

1. Поставете обтегача върху опорната скоба на генератора. Затегнете централния болт до необходимия въртящ момент.



2. Монтирайте междинната ролка и затегнете болта, който я закрепва, с необходимата сила.



3. Като държите пружината на обтегача вдигната, поставете ремъка върху ролките (вижте глава Рутинна поддръжка).

4. Монтирайте защитата на картера и колелото. Спуснете автомобила на земята и затегнете болтовете на колелата до необходимия въртящ момент.

Модели с двигатели 2.0 l

1. Монтирайте обтегача и подпората, завийте и затегнете монтажните болтове до необходимата сила.

2. Поддържайки пружината на обтегача натоварена, поставете обтегача върху ролките (вижте глава Рутинна поддръжка).

3. Поставете отново въздушния филтър и въздуховодите (вижте глава Захранващи и изпускателни системи).
