2. Prekryte otvor plastom
3. Znovu zatvorte nádrž. Tým sa zabráni úniku kvapaliny pri otvorení brzdového systému.
4. Odstráňte skrutku z brzdového bubna a vyberte bubon.
5. Odpojte brzdovú hadičku a lanko parkovacej brzdy od zadnej časti brzdového štítu.
6. Uvoľnite skrutky a odstráňte brzdový štít a poistnú dosku.
7. Z nápravy odstráňte hriadeľ nápravy spolu s brzdovým štítom.
9. Inštalácia hriadeľa nápravy sa vykonáva v opačnom poradí ako pri demontáži.
10. Na zadnej strane brzdového štítu je tesnenie, ktoré je potrebné mazať.
11. Upevňovacie skrutky rovnomerne utiahnite krútiacim momentom 95 Nm.
12. Nainštalujte ostatné odstránené diely podľa pokynov.
13. Odvzdušnite brzdový systém.
Kotúčové brzdy
1. Odstráňte strmeň z vodiacej lišty, podložky a brzdových doštičiek.
2. Odpojte lanko parkovacej brzdy podľa popisu v kapitole Kardanové hriadele, hlavné prevodové stupne.

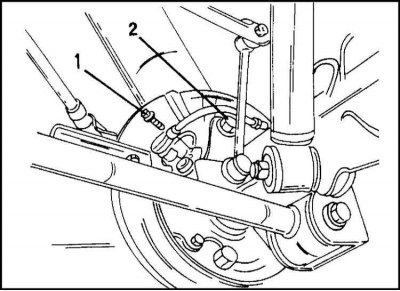

3. Nasledujúce práce sa vykonávajú podľa obrázka.
4. Uvoľnite skrutku (1) a odstráňte snímač rýchlosti stáčania ABS.
5. Potom odskrutkujte štyri matice (2) a vyberte hriadeľ nápravy spolu s ložiskovým telesom a brzdovým štítom z puzdra nápravy.
6. Dávajte pozor, aby ste nepoškodili tesnenie vo vnútri mostíkového puzdra. Tesnenie je znázornené na obrázku. 6.2.
7. Dôkladne očistite dosadacie plochy mostíkového puzdra a ložiskového telesa.
Inštalácia hriadeľa nápravy sa vykonáva takto:
1. Vložte hriadeľ nápravy s ložiskovým telesom a brzdovým štítom do puzdra nápravy.
2. Dosadacia plocha puzdra alebo ložiskového telesa je namazaná tesniacim materiálom.
3. Naskrutkujte štyri matice (2) s podložkami zobrazené na obrázku.
4. Rovnomerne utiahnite na 75 Nm.
5. Ostatné práce sa vykonávajú v opačnom poradí ako pri demontáži.
Článok publikovaný na webovej stránke Opelbook.ru
6. Podrobnosti o montáži brzdových komponentov sú popísané v kapitole Kardanové hriadele, hlavné prevodové stupne.
