V nasledujúcom popise je potrebné rozlišovať medzi vozidlami s plochým listovým pruhovaním a vozidlami s vinutými pružinami. Najprv si musíš zistiť, aký typ auta máš.
Zdvihnite zadnú časť vozidla a postavte ho na stojany. Uvoľnite upevňovacie skrutky a odstráňte obe kolesá.
Odstránenie
1. Odskrutkujte uzáver nádržky na brzdovú kvapalinu, otvor zakryte polyetylénom a uzáver znova zatvorte. Týmto spôsobom je možné zabrániť úniku väčšiny kvapaliny pri otváraní brzdového systému.

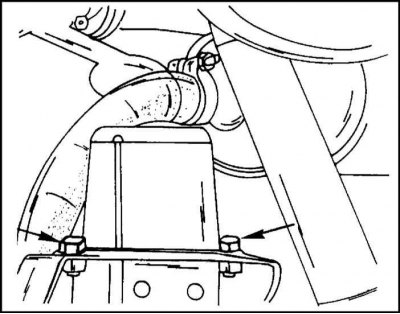

2. Odskrutkujte dve skrutky, ktoré upevňujú nárazník k držiaku na podvozku, znázornené šípkami, a vyberte nárazník.
3. Uvoľnite matice na konci vyrovnávača parkovacej brzdy, aby ste odpojili konce laniek od vyrovnávača.
4. Odpojte oba káble.
5. Odstráňte poistné dosky z držiaka na šasi a vyberte káble smerom nadol. Upevnenie káblov k ekvalizéru je znázornené na obrázku.
6. Odpojte ojnice regulátora brzdového tlaku od zadnej nápravy. Za týmto účelom odstráňte závlačku zo spoja a odskrutkujte korunkovú maticu.
7. Neodstraňujte konzolu z mostíka.
8. Uvoľnite prevlečnú maticu spájajúcu brzdovú hadicu s brzdovým potrubím a odstráňte potrubie.
9. Utesnite koniec potrubia, aby ste zabránili vniknutiu nečistôt (napríklad s lepiacou páskou).
10. Teraz je možné brzdovú hadicu odpojiť od kolena.
11. Odstráňte poistnú dosku pomocou tŕňa a klieští.

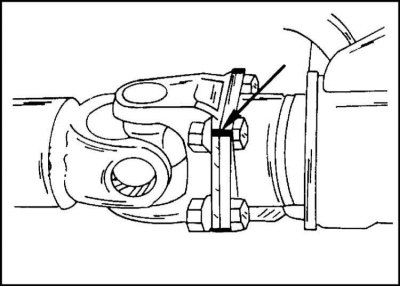

12. Označte obe príruby kĺbu vrtule farbou podľa obrázka a odstráňte štyri skrutky a matice (nechajte najskôr zaschnúť farbu).
13. Odpojte hnací hriadeľ od príruby nápravy a podoprite ho, aby nespadol. Hriadeľ môžete pripevniť k podvozku drôtom alebo podň niečo umiestniť.
14. Umiestnite garážový zdvihák pod most a zdvíhajte most, kým sa tlmiče nestlačia.
15. Odpojte spodné držiaky tlmičov od oporných čapov na podložkách U-skrutiek.

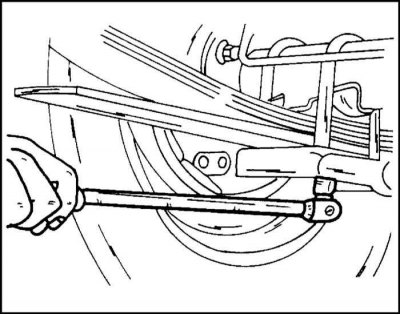

16. Odskrutkujte matice, ktoré upevňujú strmene zo spodnej strany mostíka.
17. Odstráňte podložky a opatrne vyklopte strmene smerom nahor. Aby ste predišli skresleniu rebríka, udierajte rovnomerne vpravo a vľavo. Dávajte pozor, aby ste nepoškodili nite.
18. Oddeľte zadnú nápravu od podvozku s pomocou asistenta. Dbajte na to, aby sa lanká parkovacej brzdy nezamotali.
19. Spustite most na výťah.
Inštalácia
Pri inštalácii mosta majte na pamäti nasledovné:
Skontrolujte stav schodíkov. Rebríky sa po odstránení "rozostúpia". Preto je potrebné skontrolovať, či tyče rebríka zapadajú do otvorov na mostíku. Ak nie, potom je jedna tyč rebríka upnutá vo zveráku a druhá je opatrne ohnutá.
Môže sa stať, že pri inštalácii novej nápravy bude potrebné presunúť brzdovú hadicu a potrubie, ako aj lanká parkovacej brzdy zo starej nápravy.
1. Umiestnite mostík na podvozok a pripojte ho k pružinám.
2. Skontrolujte, či stredová skrutka pružiny zapadá do príslušných otvorov v náprave.
3. Navrch vložte schodíky.

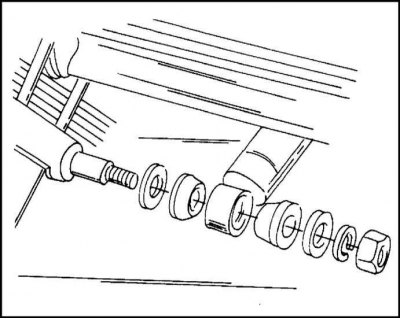

4. Nainštalujte a priskrutkujte podložky schodíka zospodu. Oporný čap tlmiča nárazov na schodíkoch by mal smerovať dovnútra, ako je znázornené.
5. Naskrutkujte štyri matice a rovnomerne ich utiahnite krížovým spôsobom.

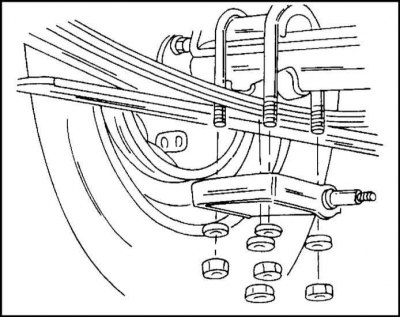

6. Tlmič nárazov zaistite zospodu. Umiestnenie upevňovacích častí je znázornené na obrázku.
7. Nezabudnite nainštalovať pružnú podložku.
8. Matice utiahnite krútiacim momentom 40 Nm.
9. Nastavte vyrovnávaciu pamäť.
10. Utiahnite upevňovacie skrutky na krútiaci moment 42 Nm.
11. Zaistite vetraciu hadicu mosta.
12. Spojte príruby kardanového hriadeľa a pastorka hlavného prevodu podľa označenia a vložte nové skrutky. Staré skrutky nie sú nainštalované.
13. Matice utiahnite krútiacim momentom 75 Nm.
14. Nainštalujte ojnice regulátora brzdového tlaku pomocou podložky a pružnej podložky.
15. Korunovú maticu utiahnite rukou.
16. Zatiaľ to nepripínaj.
17. Pripojte brzdovú hadičku k kolenu a nainštalujte pružinovú svorku. Uistite sa, že hadica je správne umiestnená.
18. Naskrutkujte a utiahnite prevlečnú maticu brzdového potrubia.

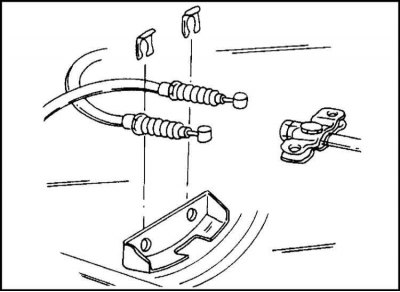

19. Upevnite lanká parkovacej brzdy k poistným doskám na podvozku podľa obrázka.
20. Spustite vozidlo na kolesá a rovnomerne a krížovo utiahnite upevňovacie matice U-skrutiek krútiacim momentom 68 Nm.
21. Utiahnite korunovú maticu tyče regulátora brzdového tlaku na 13 Nm a zaistite ju závlačkou.
22. Nakoniec odvzdušnite brzdový systém podľa popisu v Kapitola 9.
23. Odstráňte zátku z mostíka a skontrolujte hladinu oleja. V prípade potreby pridajte olej. Ak bol olej z mostíka vypustený, musí sa doplniť.
