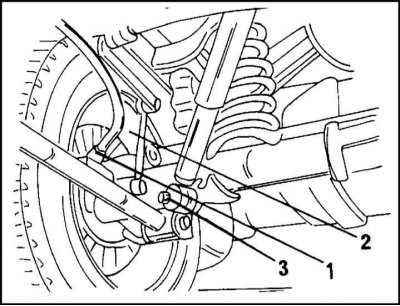

Demontáž a montáž zadnej nápravy: 1 - upevnenie lanka parkovacej brzdy; 2 - ojnica stabilizátora; 3 - upevňovacia matica tlmiča
Demontáž a montáž špirálovej pružiny sa vykonáva podľa obrázka.
Odstúpenie
1. Najprv musíte odpojiť svorky (1) a odstráňte lanká parkovacej brzdy.
2. Uvoľnite matice ojnice stabilizátora (2).
3. Potom sa matica uvoľní (3), podložka sa odstráni z prsta a samotný tlmič sa odstráni z mosta.
4. Na tento účel je potrebné zdvihnúť most a vyložiť tlmič nárazov.
Inštrukcia. Pri zdvíhaní a ďalšom spúšťaní nápravy sa uistite, že brzdová hadica, ventilačná hadica kľukovej skrine alebo lanká parkovacej brzdy nie sú napnuté.
5. Spustite most na kladkostroj tak, aby bolo možné odstrániť pružinu a horné tesnenie.
Inštalácia
Skrutková pružina sa inštaluje nasledovne:

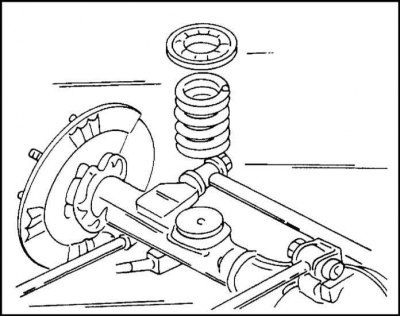

1. Nainštalujte pružinu s izolačným tesnením na podperu mostíka.
2. Pomaly zdvihnite most (asistentova práca), uistite sa, že pružina je správne nainštalovaná hore a dole.
3. Teraz zdvihnite most tak, aby pružina sedela hore na svojom mieste.
4. Namontujte tlmič na nápravu.
5. skrutka (3) kotúľa sa s pukom.
6. Spojovacie tyče upevnite maticami (2).
7. Káble parkovacej brzdy sú pripevnené k vlečnému ramenu pomocou konzol (1) a skrutky (9 Nm).
