Motoare Z16XE/Z18XE
2. Încălziți motorul la funcționare (aproximativ 80°С) temperatura.
3. Opriți motorul, rotiți maneta frânei de mână.
4. Deconectați un fir de la mufa negativă a bateriei de stocare. Agățați mașina folosind un lift sau așezați-o pe suporturi.
5. Scoateți cureaua cu mai multe nervuri.
6. Deconectați conectorul cablurilor senzorului de presiune a uleiului (vezi ilustrația).

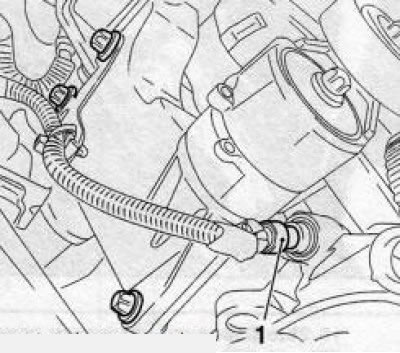

15.6 Senzor (1) presiunea uleiului (motoare Z16XE/Z18XE)
7. Slăbiți suportul alternatorului prin îndepărtarea celor 3 șuruburi și piuliță și glisați alternatorul înapoi.
8. Înlocuiți un recipient adecvat pentru a colecta uleiul, deșurubați senzorul de presiune și înlocuiți-l cu un manometru.
9. Reinstalați alternatorul și cureaua cu mai multe nervuri, strângeți elementele de fixare la cuplul necesar. Coborâți mașina și conectați bateria.
10. Porniți motorul și lăsați-l la ralanti.
11. Verificaţi presiunea uleiului cu motorul pornit. Dacă presiunea din sistem este sub standard, este necesar să verificați sistemul de lubrifiere pentru scurgeri, dacă este necesar, înlocuiți pompa de ulei.
12. La sfârșitul verificării, reinstalați senzorul de presiune cu o nouă garnitură și strângeți la cuplul necesar.
Motor Z20NET
13. Procedura de testare este aceeași ca și pentru motoarele Z16XE/Z18XE. Nu este nevoie să deconectați bateria, să scoateți cureaua cu mai multe nervuri și să mutați alternatorul. Senzorul de presiune a uleiului de motor este afișat pe rezistență. ilustrații.

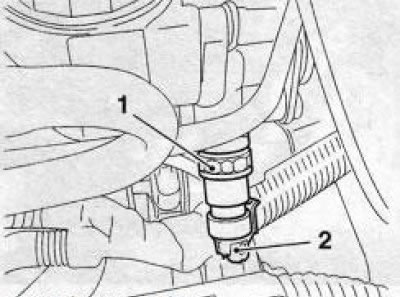

15.13 Conector (2) cablarea senzorului (1) presiunea uleiului de motor (Motor Z20NET)
Motoare Z22SE/Z22YH
14. Procedura de testare este similară cu cea descrisă pentru motoarele Z16XE/Z18XE. Nu este nevoie să scoateți cureaua cu mai multe nervuri și să mutați alternatorul.
Motor Z32SE
15. Pentru a accesa senzorul de presiune a uleiului de motor, scoateți doar capacul curelei cu nervuri multiple.
Motoare Y20DTH/Y22DTR/ Z19DT
16. Pentru a accesa senzorul de presiune a uleiului, este necesar să îndepărtați protecția carterului motorului.
Motor Y30DT
17. Pentru a accesa senzorul de presiune a uleiului de motor, trebuie să scoateți cureaua cu mai multe nervuri și compresorul de aer condiționat.
Atenţie! Nu deschideți niciodată liniile sistemului de aer condiționat!
Demontarea și instalarea senzorului de nivel al uleiului de motor
1. Această procedură nu este deosebit de dificilă. Senzor (cu echipament adecvat) instalat pe carter. Înainte de a umple această operațiune, este necesar să goliți uleiul, să deconectați conectorul cablajului electric, de regulă, îndepărtați baia de ulei și îndepărtați senzorul (montarea poate fi diferită în funcție de modelul de motor).
