Demontarea

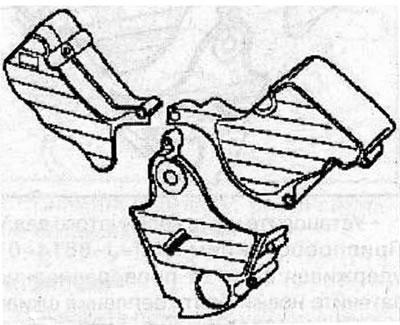

Scoateți capacele curelei de distribuție (vezi capitolul relevant).

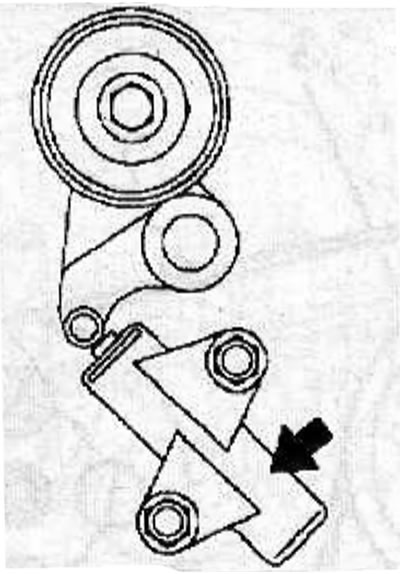

Scoateți șuruburile și scoateți întinzătorul hidraulic al curelei de distribuție din blocul cilindrilor. Pentru a împiedica pătrunderea aerului în întinzătorul hidraulic, țineți-l astfel încât pistonul întinzătorului să fie în sus.
Material publicat pe site-ul web opelbook.ru

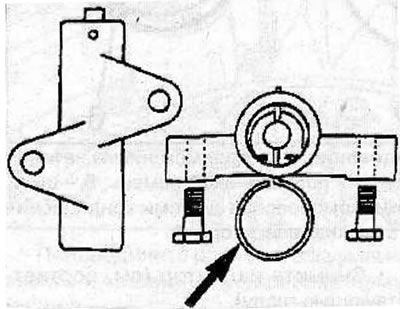

Apăsați pistonul în întinzătorul hidraulic al curelei de distribuție și blocați-l în această poziție introducând un fir de oțel cu diametrul de 1,4 mm (săgeată) în orificiile aliniate ale carcasei întinzătorului și pistonului.
Scoateți cureaua de distribuție de la fuliile motorului.
Avertismente!
- După scoaterea curelei de distribuție, nu rotiți arborele cotit, deoarece acest lucru poate provoca ciocnirea pistoanelor cu supapele.
- Marcați direcția de rotație a curelei de distribuție pentru a o remonta în poziția inițială.
- Nu îndoiți cureaua de distribuție cu o rază de îndoire mai mică de 30 mm și nu îi schimbați direcția de rotație.
- Evitați contactul cu cureaua de distribuție cu ulei sau lubrifiant, deoarece acest lucru o va deteriora.
- La demontarea curelei de distribuție, nu folosiți niciun instrument, altfel cureaua se poate deteriora.
- Nu expuneți cureaua de distribuție la lumina soarelui sau la temperaturi ridicate.
Examinare
Înlocuiți cureaua de distribuție dacă este contaminată cu ulei sau vaselină.
Verificați cureaua de distribuție pentru a depista eventuale deteriorări, uzură, exfoliere, fisuri pe dinți și la baza dinților, precum și pentru defecte la capetele și spatele curelei. Dacă există defecte, înlocuiți cureaua de distribuție.
Verificați dacă rola întinzătoare și rola de ghidare se rotesc lină și nu produc zgomot la rotire. Dacă este necesar, înlocuiți rola de tensionare sau rola de ghidare.
Instalare

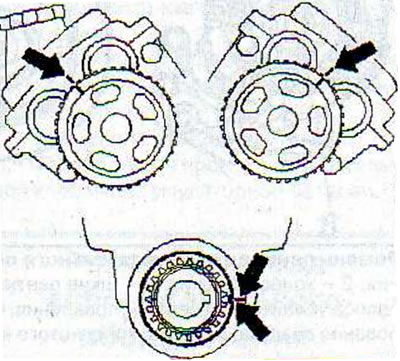

Aliniați marcajele (săgețile) de aliniere a fuliei arborelui cu came cu indicatoarele. Asigurați-vă că canelura de pe fulia arborelui cotit este aliniată cu marcajul (săgețile) de pe carcasa pompei de ulei.
Montați cureaua de distribuție pe fuliile motorului în următoarea secvență:
- Roata arborelui cu came a chiulasei din dreapta, aliniind linia albă de pe curea cu marcajul de pe partea din față a capacului chiulasei.
- Roata arborelui cu came a chiulasei stângi, aliniind linia albă de pe curea cu marcajul de pe partea din față a capacului chiulasei.

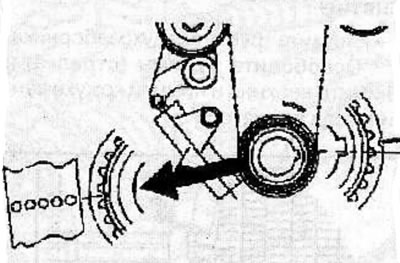

- Roata arborelui cotit, aliniind linia punctată de pe curea cu marcajul de pe pompa de ulei.
- Roata pompei de apă.
- Roată de mers în gol.
- Rolă de tensionare.

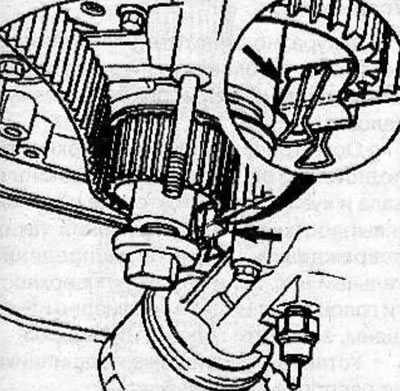

Folosiți agrafe de hârtie pentru a fixa cureaua de distribuție pe fiecare roată a motorului.
Atenție: Literele de pe cureaua de distribuție trebuie citite de la stânga la dreapta atunci când priviți cureaua din fața motorului.

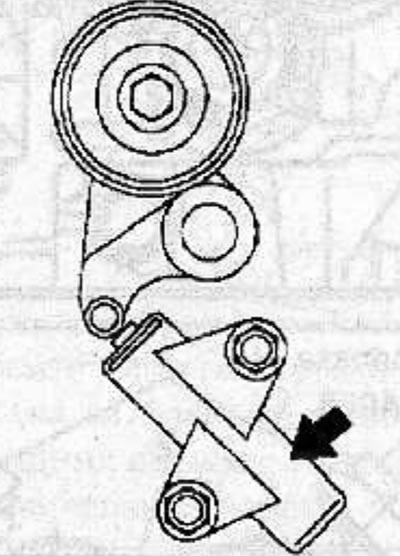

Instalați întinzătorul hidraulic al curelei de distribuție pe blocul cilindrilor, îndepărtați rola întinzătorului de cureaua de distribuție și fixați întinzătorul cu șuruburi, strângându-le la un cuplu de 25 Nm.

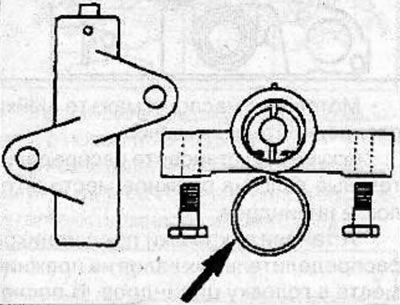

Scoateți știftul de blocare (săgeată) de la întinzătorul hidraulic al curelei de distribuție.
Instalați fulia arborelui cotit și strângeți manual șurubul de montare.
Rotiți arborele cotit două rotații.

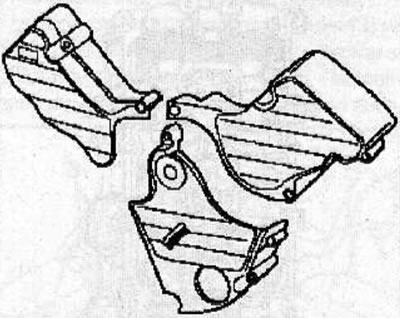

Scoateți fulia arborelui cotit, instalați capacele curelei de distribuție și fixați-le cu șuruburi, strângându-le la un cuplu de 19 N·m.
Montați fulia arborelui cotit și fixați-o cu șurubul, strângând-o la un cuplu de 167 N·m.
