Folosind șurubul de montare a scripetelui, rotiți încet arborele cotit și măsurați jocurile supapelor de sub fiecare camă a arborelui cu came.

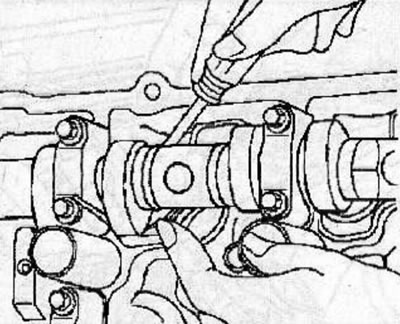

Dacă jocul supapei este în afara limitelor admise, reglați-l prin instalarea unei șaibe de reglare cu grosimea corespunzătoare pe elevatorul de supapă.

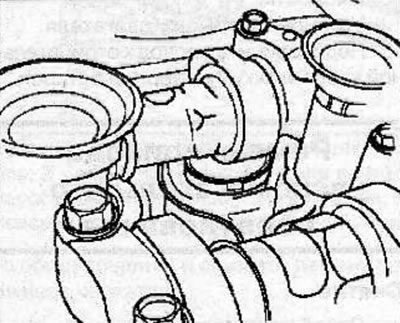

Pentru a scoate șaiba de reglare, utilizați șurubul de montare a scripetelui pentru a roti încet arborele cotit, astfel încât conturul camei arborelui cu came să fie îndreptat spre lateral sau în sus și să nu atingă șaiba de reglare.

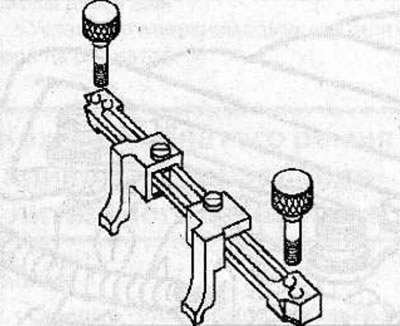

Asigurați-vă că suporturile KM-6046 sunt asamblate corect pe bază, astfel încât să fie amplasate opus muchiei teșite.
Articol publicat pe site-ul web opelbook.ru
Rotiți arborele cotit folosind șurubul de montare a fuliei astfel încât cama arborelui cu came să apese pe tachetul reglabil al supapei, acest lucru va permite reglarea jocurilor supapelor supapelor adiacente.
Instalați suportul KM-6046 astfel încât acesta să susțină presiunea pe două împingătoare adiacente (figura prezintă arborele cu came interior al chiulasei din dreapta).

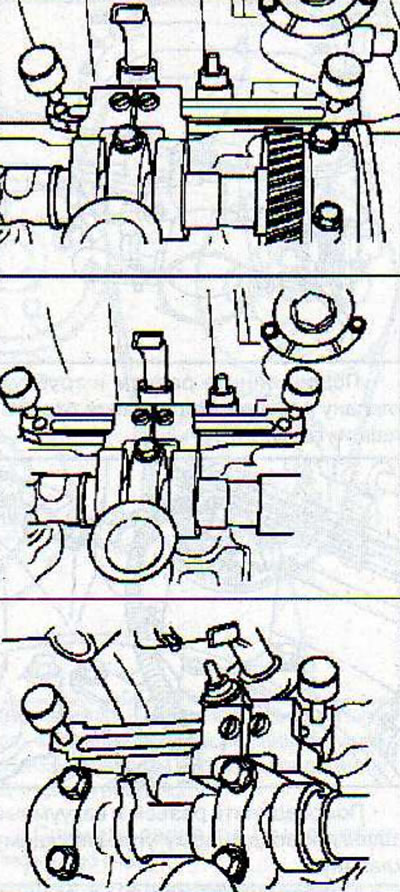

Șuruburile cu cap striat trebuie înșurubate în două dintre cele patru orificii situate la baza uneltei, așa cum se arată în tabel.
| Valve | Bază de scule | |
| Găuri spate | Găuri frontale | |
| Pereche frontală | Extern | Intern |
| Perechea de mijloc | Extern | Extern |
| Pereche spate | Intern | Extern |
Atenție: Asigurați-vă că suporturile KM-6046 sunt amplasate pe linia centrală a camei, nu pe linia centrală a arborelui cu came.
Șuruburile cu cap moletat trebuie poziționate în mod similar la reglarea jocurilor supapelor la celelalte trei arbori cu came.
Folosind șurubul de montare a fuliei, rotiți arborele cotit astfel încât lobul arborelui cu came să fie orientat spre lateral sau în sus și să nu atingă șaiba de reglare a tachetului.

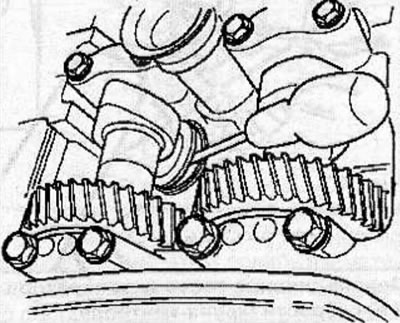

Folosiți o șurubelniță mică sau un magnet pentru a scoate șaiba de reglare.
Folosiți un micrometru pentru a măsura grosimea șaibei de reglare scoase.
Calculați grosimea noii șaibe de reglare astfel încât jocul supapei să se încadreze în valoarea specificată.
Selectați o șaibă nouă cu o grosime cea mai apropiată de valoarea calculată.
Instalați o nouă șaibă de reglare pe supapa de ridicare.
Folosind șurubul de montare a scripetelui, rotiți arborele cotit astfel încât cama arborelui cu came să se îndepărteze de unealtă, în timp ce tachetul supapei trebuie să fie apăsat de cama arborelui cu came și scoateți suportul KM-6046.
Reglați jocurile rămase ale supapelor în același mod.
Verificați din nou jocurile supapelor.
