Uklanjanje i ugradnja upravljačke poluge
1. Podignite auto na lift.
2. Na modelima opremljenim ksenonskim prednjim svjetlima, odvrnite 3 vijka i uklonite senzor za podešavanje dometa prednjih svjetala s lijeve upravljačke poluge (vidjeti pril. ilustracija).

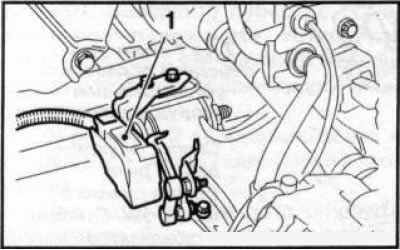

6.2 Senzor (1) za podešavanje raspona snopa ksenonskih svjetala ugrađen je na lijevoj upravljačkoj poluzi prednjeg ovjesa
3. Provjerite hidrauličku potporu poluge (vidi dolje).
4. Odvijte Torx vijak (vidjeti pril. ilustracija) stezaljka za pričvršćivanje vanjskog kuglastog zgloba poluge na zglob upravljača. Uklonite vijak osovine unutarnjeg prednjeg nosača kontrolne ruke.

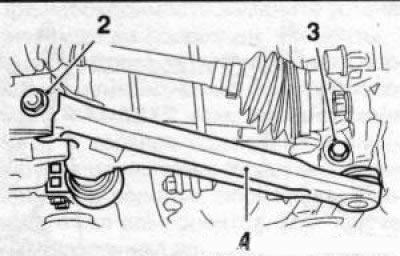

6.4 Montažni vijci nosača upravljačke ruke (4): 3. Stezaljke za pričvršćivanje kuglastog zgloba; 2. Unutarnji prednji oslonac
5. Uklonite 2 vijka (vidjeti pril. ilustracija) pričvršćivanje hidrauličkog nosača poluge na podokvir. Snažno povucite upravljačku ručicu prema dolje i odvojite ručicu od zgloba upravljača.

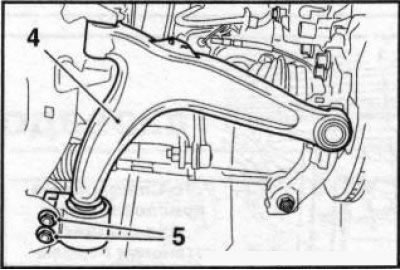

6.5 Vijci (5) za pričvršćivanje hidrauličkog nosača upravljačke poluge (4)
Napomena: Nemojte koristiti nikakav alat za odvajanje poluge.
6. Uklonite upravljačku polugu.
7. Instalacija se provodi obrnutim redoslijedom od uklanjanja. Prethodno očistite spojne površine i rupe za vijke na upravljačkoj poluzi i podokviru. Za pričvršćivanje treba koristiti samo nove samosigurnosne vijke. U početku se vijci za pričvršćivanje unutarnjeg nosača poluge na podokvir zategnu ručno, a zatim se, nakon ugradnje i zatezanja vijka stezaljke za pričvršćivanje vanjskog (kuglastog) nosača poluge, zategnu potrebnom snagom. (pogledajte Specifikacije).
Provjera prianjanja hidrauličkog nosača
8. Prianjanje hidrauličke potpore mora se provjeriti svaki put kada je potrebno odvojiti vanjsku (kuglastu) potporu upravljačke ruke od zgloba upravljača.
9. Podignite auto na lift ili ga postavite na postolje.
10. Postavite moment ključ na 30 Nm.
11. Dok okrećete moment ključ u smjeru kazaljke na satu, pokušajte okrenuti aksijalni vijak hidrauličke potporne čahure. Hidraulički oslonac je pravilno podešen ako se vijak osovine ne okreće kada se primijeni sila od 30 Nm. U suprotnom, prilagodite pristajanje potpore.
Podešavanje prianjanja hidrauličke potpore
12. Na modelima opremljenim ksenonskim prednjim svjetlima, prilikom podešavanja hidrauličke potpore lijeve upravljačke poluge, uklonite senzor za podešavanje dometa prednjih svjetala (vidi sliku 6.2).
13. Odvojite kraj spone upravljača od odgovarajućeg zgloba upravljača (vidi Odjeljak 15).
14. Uklonite vijak osovine iz hidrauličke potporne čahure (vidjeti pril. ilustracija) i očistite navojni spoj upravljačke poluge.

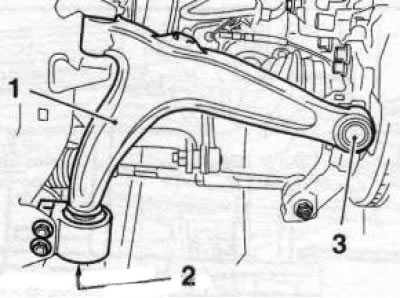

6.14 Aksijalni vijak (2) za pričvršćivanje hidrauličke potporne čahure: 1. Upravljačka poluga; 3. Vanjski (kuglični) oslonac poluge
15. Odvijte pričvrsni vijak i odvojite kuglasti zglob poluge od zgloba upravljača (vidi gore).
16. Gurnite amortizer u stranu. Podignite i namjestite kontrolnu ruku tako da bude vodoravna, s osi, koja se može mentalno povući kroz središta unutarnjih ležajeva ruke, teče paralelno s uzdužnom gredom podokvira. Pazite da ne oštetite prtljažnik CV zgloba pogonskog vratila.
17. U ovom položaju, zavrnite novi samosigurnosni vijak koji pričvršćuje hidrauličku potpornu čahuru. Prethodno podmažite navoje vijaka smjesom za blokiranje (na primjer, Loctite 243) i zategnite vijak u 2 koraka (pogledajte Specifikacije).
18. Ponovno instalirajte i osigurajte sve uklonjene i odspojene komponente.
