7.1a Podokvir prednjeg ovjesa s ugrađenom opremom: 1. Sastavljanje servo upravljača; 2. Sastavljanje upravljačkog mehanizma sa šipkama; 3. Ruka protiv prevrtanja; 4. Pričvršćivanje stražnjeg nosača motora
Za uklanjanje podokvira trebat će vam hidraulička dizalica s dovoljnim hodom i posebni uređaji KM-904 i KM-6312 s osovinama za centriranje podokvira tijekom ugradnje (vidi sliku 7.1b).

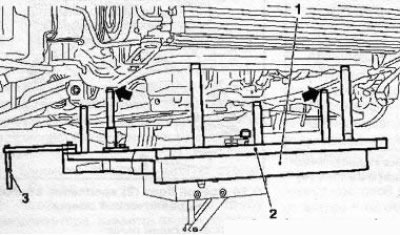

7.1b Posebni alati za uklanjanje/ugradnju podokvira: 1. KM-904; 2. KM-6312; 3. Osi za centriranje
2. Postavite prednje kotače vozila u položaj ravno naprijed, izvadite ključ iz brave i zaključajte upravljač.
3. Koristeći žicu, pričvrstite hladnjak sustava hlađenja s obje strane na prednji dio odjeljka motora i ugradite i učvrstite poseban uređaj MKM-883-1 (vidjeti pril. ilustracija) sa kompletom opreme za pričvršćivanje motora. Prije uporabe pažljivo pročitajte upute za uporabu.

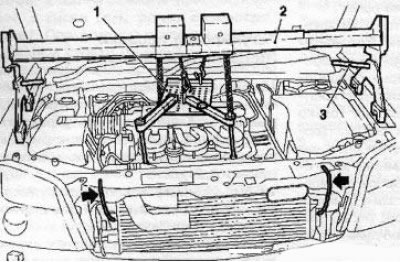

7.3 Ovješanje motora pomoću seta posebnih uređaja žica za pričvršćivanje hladnjaka označena su strelicama: 1. MKM-883-2; 2. MKM-883-1; 3. MKM-883-3
Napomena: Alternativno, može se koristiti bilo koji uređaj za podizanje tipa vitla.
4. Skinite oba prednja kotača.
5. Skinite poklopac prednjeg branika (vidi Poglavlje 11).
6. Uklonite ispušni sustav (vidi Poglavlje 4).
7. Uklonite vijak i odvojite srednje vratilo upravljača od prijenosnika upravljača.
8. Odspojite prednji nosač i stražnji nosač motora od pomoćnog okvira.
9. Odvojite krajeve spone (vidi Odjeljak 15) i kuglični (vanjski) ležajevi upravljačkih ramena s zgloba upravljača.
Napomena: Nije potrebno odvojiti unutarnje ležajeve ruke.
10. Otpustite maticu za pričvršćivanje i odvojite donje krajeve karika vertikalne stabilizirajuće šipke od stabilizatorske šipke (vidjeti pril. ilustracija).

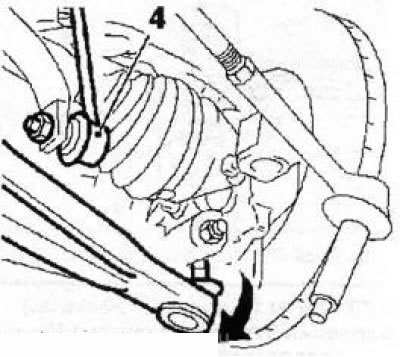

7.10 Donji oslonac (4) okomitog stabilizatora
11. Odspojite konektore ožičenja servoupravljača, oslobodite kabelske snopove iz držača na pomoćnom okviru i pomaknite ih u stranu. Na modelima opremljenim ksenonskim svjetlima, uklonite senzor za podešavanje dometa prednjih svjetala s lijeve upravljačke poluge (vidi odjeljak 6).
12. Poduprite podokvir dizalicom za kolica - za raspodjelu tereta postavite posebnu napravu na glavu dizalice (vidi sliku 7.1b) ako ga nema, možete staviti odgovarajuće drvene blokove ispod.
13. Odvijte 3 vijka i uklonite trokutasta pojačanja stražnjeg držača podokvira (vidjeti pril. ilustracija). Uklonite pričvrsne vijke prednjeg podokvira. Ugradite uređaj KM-6312-20 na montažni nosač sklopa servoupravljača.
7.13 Pričvršćivanje podokvira: 1. Pojačanja stražnjeg držača; 2, 3. Prednji pričvrsni vijci
14. Uklonite 2 pričvrsna vijka i odvojite sklop servoupravljača od karoserije.
15. Pomoću dizalice spustite podokvir. Ako je podokvir potrebno zamijeniti, ponovno instalirajte sve jedinice i komponente (vidi sliku 7.1a) stari podokvir na novi.
Ako je potrebno, zamijenite elemente ugrađene na podokvir.
16. Prije podizanja podokvira, pomaknite osi za centriranje uređaja KM-6312 (vidi sliku 7.1b) u gornji položaj i učvrstite rascjepkom. Instalacija se provodi obrnutim redoslijedom od rastavljanja komponenti. Za pričvršćivanje podokvira treba koristiti samo nove vijke. Zategnite sve pričvrsne elemente potrebnim momentom.
