Премахване и инсталиране на ABS и TCS компоненти

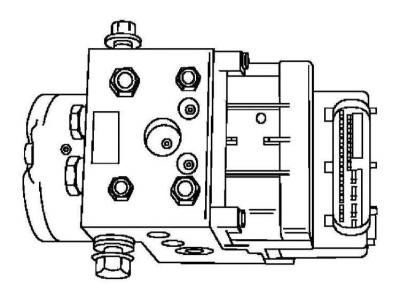

Хидравличен модулатор и електронен блок за управление (ECU)

Оттегляне

1. Отстранете акумулатора (вижте глава Електрически компоненти на двигателя).

2. Разкачете двата многощифтови конектора от монтажната скоба на релето.

3. Свалете капака на монтажния блок, освободете го от опорната скоба и го преместете настрани.

4. Освобождаване от електропроводимите плитки на ръката.

5. Разхлабете трите фиксиращи гайки и отстранете опорната скоба на монтажния блок на релето.

6. Отстранете държача от спирачните тръби.

7. Отстранете капачката на резервоара GTZ и изпомпете цялата му течност със спринцовка или гумена круша.

8. Маркирайте спирачните тръби, разхлабете гайките на нипелните съединители и разкачете тръбите от модулатора - за да предотвратите закръгляване на процепите на плътно затегнати гайки, използвайте гаечен ключ с раздвоена глава. Пригответе се да съберете разлятата течност - поставете парцал под съединителите на фитинга. Също така откачете спирачните тръби от GTZ (вижте Премахване и монтиране на главния спирачен цилиндър). Незабавно запечатайте или залепете отворите в модулатора, цилиндъра и тръбите, за да предотвратите навлизането на мръсотия в системата.

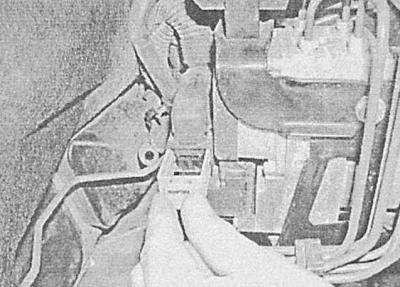

9. След като освободите ключалката, изключете специалния многощифтов конектор в горната част на хидравличния модулатор.



10. Дайте фиксиращите болтове / гайки, извадете модулатора и блока за управление на ABS от опорната скоба и ги извадете от отделението на двигателя - опитайте се да не позволите спирачната течност да попадне върху боядисаните повърхности на тялото.

За да сведете до минимум загубата на течност, не обръщайте модулатора по време на демонтажа.

Инсталиране

Монтажът се извършва в ред, обратен на демонтирането на компонентите.

Накрая обезвъздушете спирачната система (вижте Обезвъздушаване на спирачната система).

Сензори за колела

Замяна

Сензорите са вградени в главините на колелата и в случай на повреда трябва да се сменят заедно с тях (вижте глава Окачване и кормилно управление).

TCS превключвател

Оттегляне

1. Внимателно извадете с отвертка сензора от арматурното табло, - за да избегнете повреда на панела, поставете парче картон или парцали под отвертката.

Инсталиране

Монтажът се извършва в ред, обратен на демонтирането на компонентите.

Блок за управление на ABS

Оттегляне

1. Отстранете хидравличния модулатор с блока на ABS ECU (вижте по-горе).

2. Изключете електрическото окабеляване, развийте монтажните болтове и извадете ABS ECU от хидравличния модулатор - опитайте се да не повредите държача на намотката.

3. Отстранете уплътнителния елемент, монтиран между държача на намотката и контролния блок.

Инсталиране

1. Поставете нов уплътнителен елемент, монтирайте ECU върху модула на хидравличния модулатор и на няколко етапа затегнете новите монтажни болтове до необходимия въртящ момент (вижте Спецификации), - не позволявайте ECU да се деформира когато го инсталирате на модулатора. Ако болтовете са стегнати, блокът трябва да се смени като комплект.

Ако по време на отстраняването между хидравличния модулатор и контролния блок е била монтирана пружинна плоча, тя не трябва да се подменя.

2. Следващата инсталация се извършва в ред, обратен на демонтирането на компонентите.
