Фазе брзине се постижу повезивањем отпора различитих величина (или њихово серијско повезивање). Отпорници су укључени у позитивну жицу до мотора вентилатора. Уземљење је трајно, док је контакт позитиван «Постаје боље» или «погоршава».
Уклањање вентилатора
Мотор вентилатора је балансиран са вентилатором, тако да се оба дела могу заменити само као склоп.

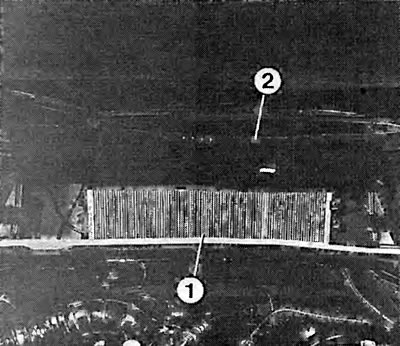

Након што се сервисни поклопац подигне (2) и четири копче се ослободе, филтер за прашину се може уклонити из изреза (1).

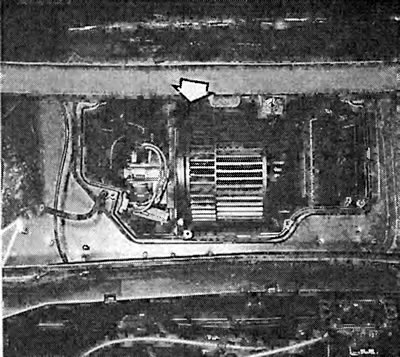

На фотографији је изложен мотор вентилатора ваздуха. Мотор се налази, монтиран са стране, у кутији за хватање воде. Приликом демонтаже, уклоните мотор вентилатора из вођица.
Скините руке брисача и одврните пластичне матице са ваљака брисача.
Уклоните гумену заптивку са предњег зида.
Скините водоодбојни материјал на крајевима испод ветробранског стакла са копчи, а затим из кутије за сакупљање воде.
Одврните причврсне завртње и уклоните мотор брисача.
Отпустите држаче филтера за прашину и уклоните га из кућишта.
Уклоните вакумска црева са унутрашње и спољашње стране кућишта филтера за прашину.
Одврните причврсне завртње и матице. Гурните кућиште филтера за прашину удесно у правцу кретања и уклоните га из кутије за сакупљање воде.
Одврните поклопац вентилатора, отпустите четири језичка за закључавање и скините поклопац са доњег дела.
Одвојите вишепин конектор на мотору вентилатора.
Скините мотор вентилатора са вођица. Ако је потребно, додатно отпустите држач додатног отпора.
Демонтажа додатног отпора вентилатора ваздуха
Са једним неисправним додатним отпорником, мења се цео држач додатних отпорника. Држач се убацује директно у тело компресора.
Откријте мотор вентилатора, погледајте одељак на уклањање мотора вентилатора.
Прво повуците држач додатног отпора нагоре. Затим уклоните држач из изреза са стране.
Одспојите конектор са више иглица.
Одвојите такође на држачу обе утичнице жице за мотор компресора.
Повежите вишепински конектор са новим држачем отпорника и инсталирајте држач.
Повежите оба конектора жице.
Уклањање контролног модула грејања/вентилације
Прекидачи за грејање и вентилацију се не замењују појединачно. Ако је један прекидач неисправан, потребно је променити склоп контроле грејања/вентилације.
Одвијачем пажљиво извадите декоративну плочу модула за грејање/вентилацију из резова.
Где је потребно, уклоните све ротационе команде са прекидача.

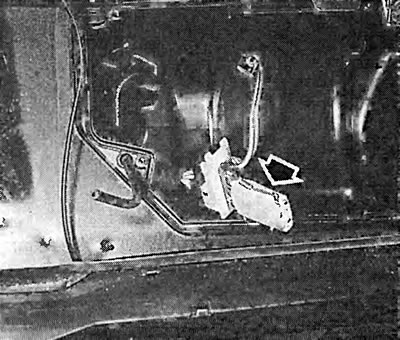

Овде можете видети додатне отпоре вентилатора Пре него што уклоните додатне отпоре, потребно је да отворите мотор вентилатора.

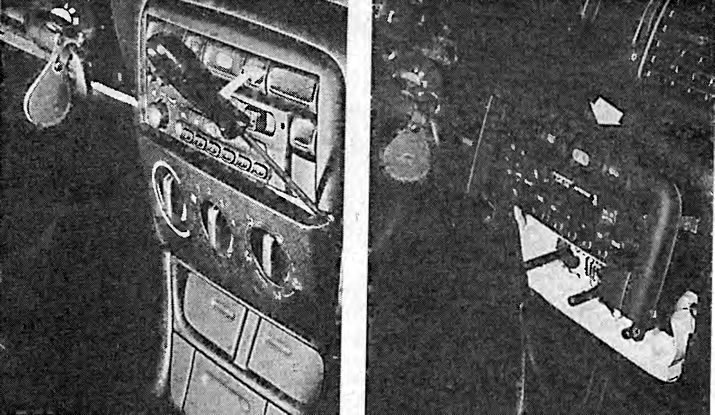

Лево: уклањање контролног модула грејања/вентилације. Прво, као што је приказано, пажљиво уклоните украсни панел са копчи помоћу одвијача.
Десно: Након што демонтирате декоративну таблу, одврните плочу прекидача на дну, а затим је уклоните из браве на врху.
Одврните оба завртња за причвршћивање панела прекидача и уклоните га из стезаљке.
Повуците модул за грејање/вентилацију нагоре око 1 цм и уклоните га из изреза.
Откључајте и одспојите вишепин конектор иза модула за грејање/вентилацију.
Отпустите стезаљке и откачите флексибилне каблове са регулатора.
Уклоните модул за грејање/вентилацију.
Приликом монтаже, уметните ротационе регулаторе тако да се вођице у ручкама поравнају са жлебовима на ваљцима.
Демонтажа измењивача топлоте
Расхладна течност пролази кроз измењивач топлоте и изгледа као мали радијатор. На нашој Вецтри се налази у кућишту разводника ваздуха у путничкој кабини.
Испразните и сачувајте расхладну течност.
У моторном простору откључајте вентиле за брзо отпуштање и уклоните оба црева расхладне течности из измењивача топлоте. Да бисте откључали капке, притисните сигурносне браве и повуците уназад прстен за причвршћивање на капци.
Испразните преостало расхладно средство.
Уклоните централну конзолу види поглавље салон.
Одврните ослонац за тапацирање командне табле.
Уклоните кућиште разводника ваздуха задњег простора за ноге.
Уклоните са обујмица или одврните предњу страну измењивача топлоте и уклоните из кућишта разводника ваздуха.
Уклоните измењивач топлоте из кућишта разводника ваздуха Пазите, расхладна течност излази!
Приликом уградње обратите пажњу на правилан положај гумене заптивке.
Ако су причвршћивачи облоге измењивача топлоте оштећени, додатно причврстите облогу са стране са четири причврсна завртња.
Када повезујете црева за расхладну течност, гурните црева унутра све док не чујете да се затварачи за брзо отпуштање укључују.
Ако су затварачи за брзо отпуштање нови, зелени прстен за закључавање треба да се скине са затварача. Уклоните зелени блокирајући прстен са цеви размењивача топлоте.
Након уградње, напуните систем за хлађење течношћу и уклоните ваздух из њега.

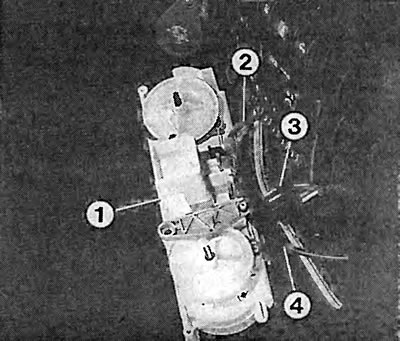

Задња страна управљачког модула за грејање/вентилацију (1). Приликом демонтаже као што је описано у тексту изнад, уклоните савитљиве каблове (2 и 4) и одспојите вишепински конектор (3).

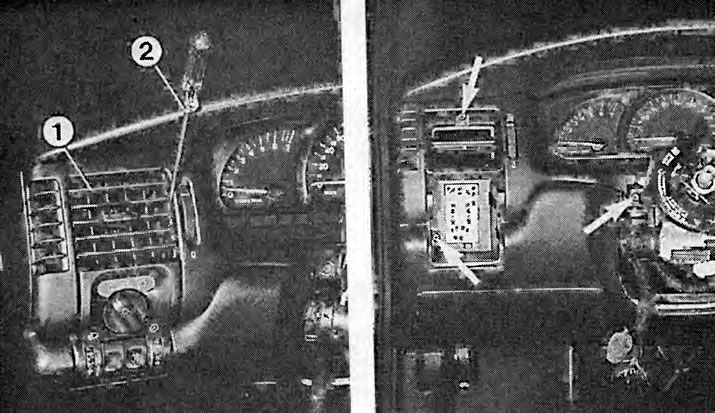

Лево: уклањање леве линије (1) млазнице са мешаним протоком ваздуха. Уметните одвијач (2) лево и десно између тела и уметка млазнице. Одвојите куке млазнице за мешани ваздух и уклоните их из кућишта.
Десно: уклоните лево кућиште млазнице за мешани ваздух. Овде су видљива три монтажна завртња (стрелице), са којим је кућиште причвршћено за командну таблу.
Уклањање средње ваздушне млазнице
Уклоните облогу контролне табле, погледајте поглавље «Алати и уређаји».
Уклоните уметак ваздушне млазнице. Да бисте то урадили, окрените млазницу за мешани ваздух до краја.
Уметните одвијач са леве и десне стране између кућишта и уметка млазнице.
Откачите млазницу за мешани проток ваздуха и уклоните је из кућишта.
На исти начин демонтирајте супротну млазницу.
Одврните два причврсна завртња у кућишту млазница за мешани ваздух и завртањ за причвршћивање на левој страни и уклоните кућиште из отвора на инструмент табли.
Приликом уградње уметнути уметке ваздушних млазница тако да спојни мост плоча буде окренут надоле. Такође обратите пажњу на тачну локацију бочног гуменог носача. Убаците млазницу окретањем бочних уреза ка водећим иглицама у телу и притисните.
Уклањање леве ваздушне млазнице
Демонтирајте облогу стуба управљача, погледајте поглавље «Салон».
Уклоните прекидач за светло, погледајте поглавље «Алати и уређаји».
Уклоните уметак млазнице као што је описано у претходном одељку.
Одврните три завртња за причвршћивање тела млазнице и уклоните тело из отвора на инструмент табли.
Употријебите шрафцигер да одблокирате утикач прекидача за свјетло и извуците га са стране надоле.
Приликом постављања, гурните блок конектора док се не забрави.
Уклањање десне млазнице за ваздух
Уклоните претинац за рукавице.
Уклоните млазницу за мешани ваздух, погледајте одељак «Уклањање средње ваздушне млазнице».
Одврните три причврсна завртња кућишта млазнице за мешани ваздух и уклоните кућиште из отвора на инструмент табли.
Приликом монтаже, притисните тело млазнице у изрез док се не учврсти на месту.
Уметните уметак ваздушне млазнице тако да је мрежа за повезивање плоча окренута надоле. Такође обратите пажњу на тачну локацију бочног гуменог носача. Убаците млазницу окретањем бочних уреза ка водећим иглицама у телу и притисните.

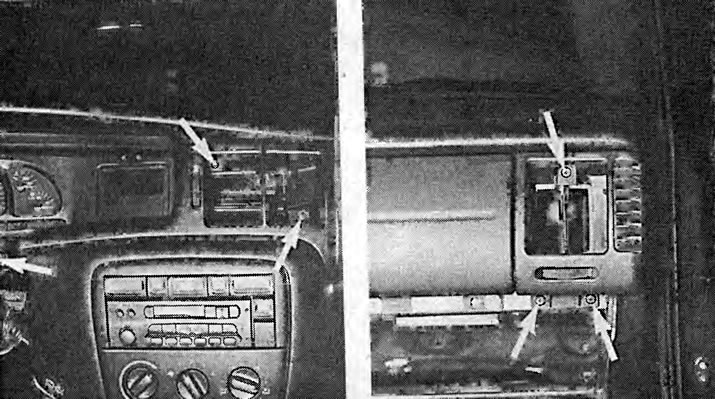

Лево: уклоните средњу млазницу за мешани ваздух. Стрелице показују три монтажна завртња која причвршћују кућиште млазнице за мешани ваздух за инструмент таблу.
Десно: уклоните десну млазницу за мешани ваздух. Стрелице показују три причврсна завртња десне млазнице за мешани ваздух. Прво уклоните претинац за рукавице и млазницу за мешани ваздух.
